SANY SY385C SY385CDI3K EXCAVATOR parts catalog 05

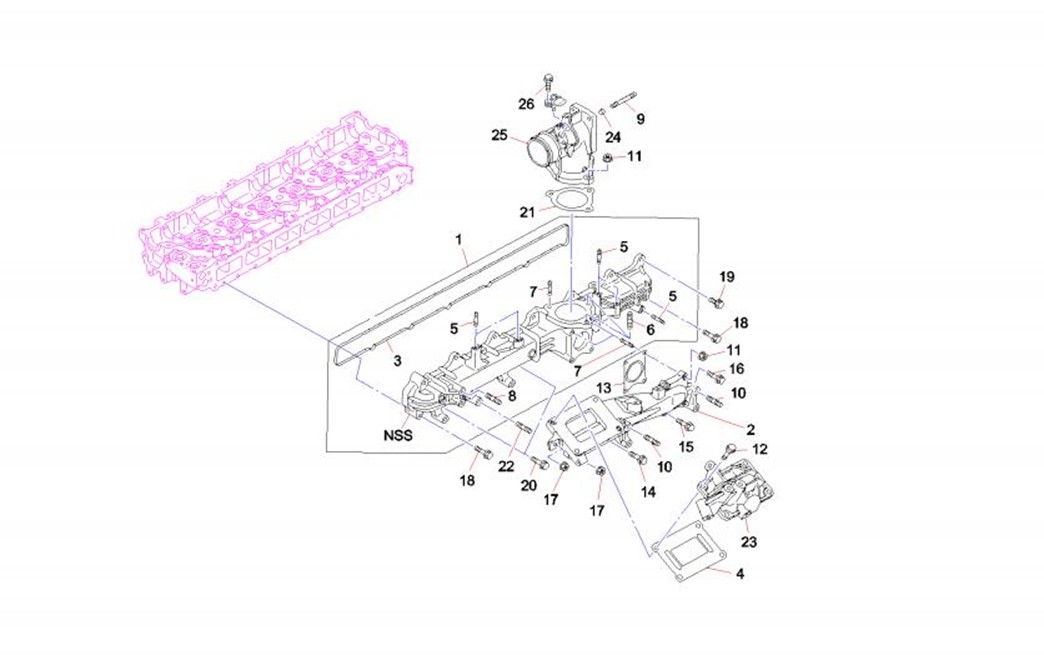

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-37-1 |
1 |
60311989 |
1 |
Air intake tube assembly |
2-37-2 |
2 |
60311990 |
1 |
Air intake tube assembly |
2-37-3 |
3 |
B229900004348 |
1 |
Gasket |
2-37-4 |
4 |
60311991 |
1 |
Gasket |
2-37-5 |
5 |
B229900005000 |
5 |
Stud |
2-37-6 |
6 |
60311992 |
3 |
Stud 041010-8280 M8×28 L=40 |
2-37-7 |
7 |
60311992 |
2 |
Stud 041010-8280 M8×28 L=40 |
2-37-8 |
8 |
60311993 |
1 |
Stud 044011-0300 M10×30 L=45 |
2-37-9 |
9 |
60311994 |
2 |
Stud 904731-0800 M10×80 L=95 |
2-37-10 |
10 |
60311995 |
4 |
Stud044011-0500 M10×50 L=65 |
2-37-11 |
11 |
B229900004799 |
5 |
Nut |
2-37-12 |
12 |
60311996 |
4 |
Bolt 028751-0350 M10×30 flange |
2-37-13 |
13 |
60311997 |
1 |
Gasket |
2-37-14 |
14 |
60311998 |
1 |
Bolt 028151-0300 M10×30 flange |
2-37-15 |
15 |
60003572 |
1 |
Bolt |
2-37-16 |
16 |
60311999 |
1 |
Bolt 898034-7640 M8×30 flange |
2-37-17 |
17 |
B229900004800 |
2 |
Nut |
2-37-18 |
18 |
B229900004856 |
6 |
Bolt |
2-37-19 |
19 |
B229900004897 |
6 |
Bolt |
2-37-20 |
20 |
60311156 |
2 |
Bolt 897229-3171 M8×48 flange |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-39-21 |
21 |
60311157 |
1 |
Gasket |
2-39-22 |
22 |
60311993 |
1 |
Stud 044011-0300 M10×30 L=45 |
2-39-23 |
23 |
60311158 |
1 |
Cover |
2-39-24 |
24 |
60311159 |
2 |
Dowel OD=14 L=10 |
2-39-25 |
25 |
60311160 |
1 |
Intake manifold |
2-39-26 |
26 |
B229900004847 |
2 |
Bolt |

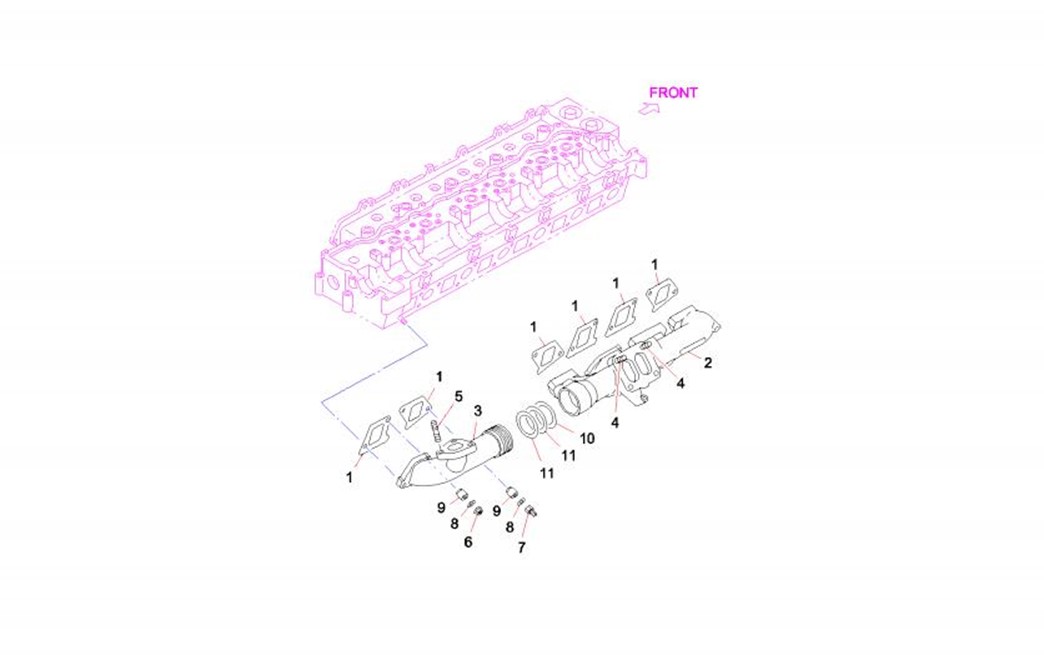

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-41-1 |
1 |
B229900004385 |
6 |
Gasket |
2-41-2 |
2 |
60311162 |
1 |
Exhaust tube (front) |
2-41-3 |
3 |
60311163 |
1 |
Exhaust tube (rear) |
2-41-4 |
4 |
60311164 |
2 |
Stud |
2-41-5 |
5 |
60311165 |
3 |
Stud |
2-41-6 |
6 |
B229900004803 |
11 |
Nut |
2-41-7 |
7 |
60311166 |
1 |
Nut |
2-41-8 |
8 |
B229900004590 |
12 |
Washer |
2-41-9 |
9 |
B229900004313 |
12 |
Sleeve, Spacer |
2-41-10 |
10 |
B230101001779 |
1 |
Ring, Seal |
2-41-11 |
11 |
B230101001780 |
2 |
Ring,seal |

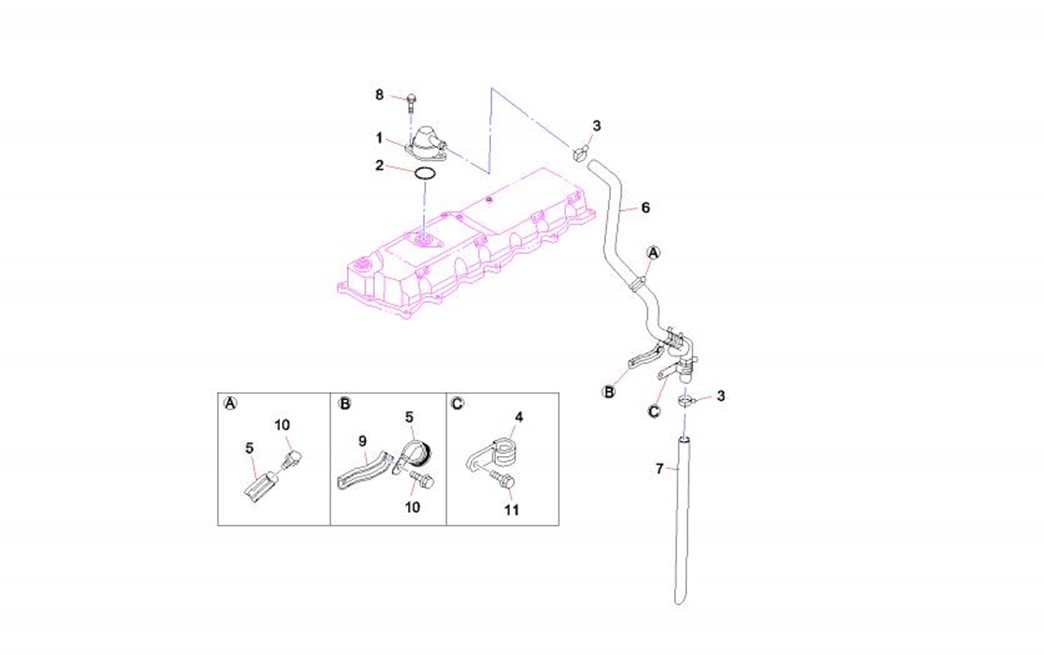

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-43-1 |
1 |
60311168 |
1 |
Air breather tube |
2-43-2 |
2 |
60311169 |
1 |
Gasket |
2-43-3 |
3 |
60311170 |
2 |
Clip ID=28.5 |
2-43-4 |
4 |
60311171 |
1 |
Clip ID=32 L=75 |
2-43-5 |
5 |
60311172 |
2 |
Clip ID=35 L=35 |
2-43-6 |
6 |
60311173 |
1 |
Hose |
2-43-7 |
7 |
60311174 |
1 |
Hose |
2-43-8 |
8 |
B229900004886 |
2 |
Bolt,flange |
2-43-9 |
9 |
60311175 |
1 |
Bracket |
2-43-10 |
10 |
B229900004850 |
2 |
Bolt |
2-43-11 |
11 |
B229900004886 |
1 |
Bolt,flange |

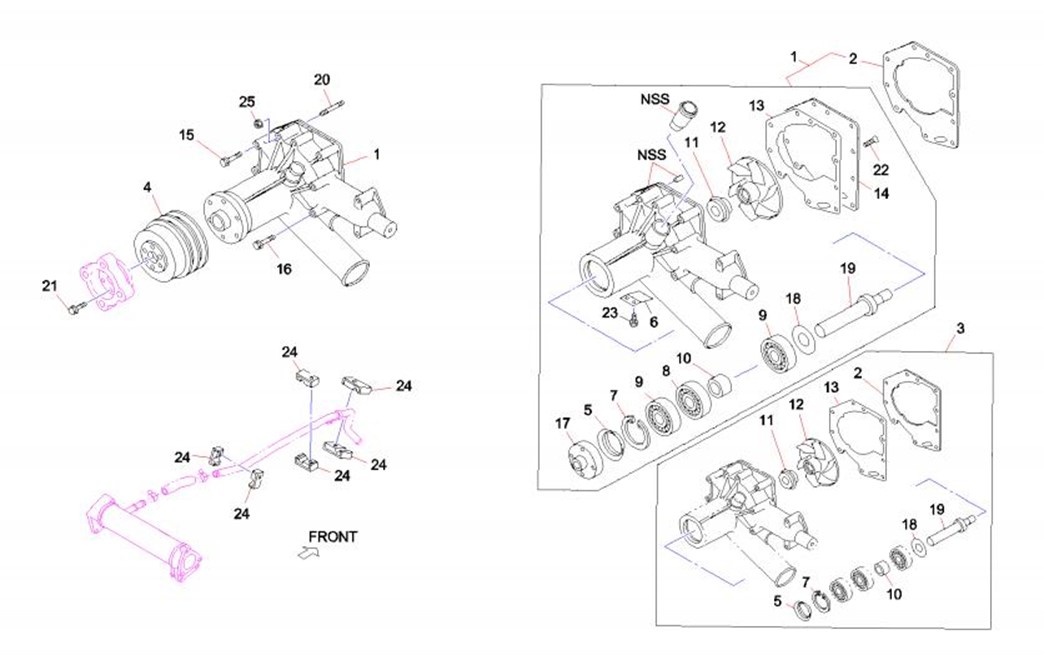

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-45-1 |
1 |
60311177 |
1 |
Water pump |
2-45-2 |
2 |
60311178 |
1 |
Gasket |
2-45-3 |
3 |
60311179 |
1 |
Water pump tool kit |
2-45-4 |
4 |
60311180 |
1 |
Belt |
2-45-5 |
5 |
60311181 |
1 |
Thrower |
2-45-6 |
6 |
60311182 |
1 |
Thrower |
2-45-7 |
7 |
B229900004518 |
1 |
Ring,retainer |
2-45-8 |
8 |
B221500000490 |
1 |
Bearing |
2-45-9 |
9 |
60311183 |
2 |
Bearing |
2-45-10 |
10 |
B229900004700 |
1 |
Sleevespacer |
2-45-11 |
11 |
60009926 |
1 |
Oil seal,water pump |
2-45-12 |
12 |
B229900004443 |
1 |
Impeller |
2-45-13 |
13 |
60311184 |
1 |
Gasket |
2-45-14 |
14 |
60311185 |
1 |
Cover |
2-45-15 |
15 |
B229900004858 |
1 |
Bolt |
2-45-16 |
16 |
B229900004863 |
5 |
Bolt |
2-45-17 |
17 |
B220302000016 |
3 |
Shaft,middle,water pump |
2-45-18 |
18 |
B229900004589 |
1 |
Washer |
2-45-19 |
19 |
B220302000017 |
1 |
Shaft,water pump |
2-45-20 |
20 |
B229900005003 |
1 |
Stud |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-47-21 |
21 |
60311186 |
6 |
Bolt 028051-0800 M10×80 flange |
2-47-22 |
22 |
60311187 |
3 |
Screw 036220-4080 |
2-47-23 |
23 |
60093236 |
2 |
Bolt |
2-47-24 |
24 |
60311188 |
6 |
Clip |
2-47-25 |
25 |
B229900004799 |
1 |
Nut |
