SANY SY385C SY385CDI3K EXCAVATOR parts catalog 06
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

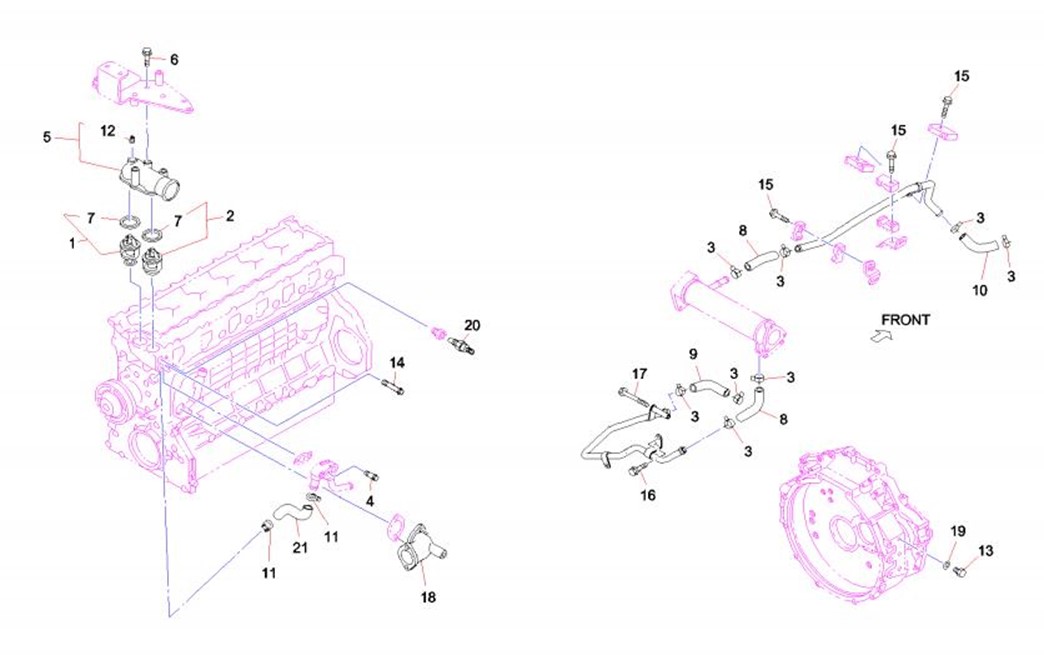

2-49-1 |
1 |
60311190 |
1 |
Thermostat |
2-49-2 |
2 |
60311191 |
1 |
Thermostat |
2-49-3 |
3 |
60311192 |
8 |
Clip ID=20 |
2-49-4 |
4 |
B229900004300 |
1 |
Tube |
2-49-5 |
5 |
B229900004201 |
1 |
Tube, Outlet |
2-49-6 |
6 |
B229900004863 |
4 |
Bolt |
2-49-7 |
7 |
60311193 |
2 |
Gasket |
2-49-8 |
8 |
60311194 |
2 |
Hose |
2-49-9 |
9 |
60311195 |
1 |
Hose |
2-49-10 |
10 |
60311196 |
1 |
Hose |
2-49-11 |
11 |
B229900004753 |
2 |
Clamp |
2-49-12 |
12 |
B229900004675 |
1 |
Plug |
2-49-13 |
13 |
60311197 |
1 |
Plug |
2-49-14 |
14 |
B229900004276 |
1 |
Tube |
2-49-15 |
15 |
60093241 |
3 |
Bolt |
2-49-16 |
16 |
60311198 |
1 |
Bolt 028060-8120 M8×12 flange |
2-49-17 |
17 |
B229900004863 |
1 |
Bolt |
2-49-18 |
18 |
B229900004413 |
1 |
Tube |
2-49-19 |
19 |
60311199 |
1 |
Gasket T=2.5 |
2-49-20 |
20 |
B241200001054 |
1 |
Switch, water temperature |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-51-21 |
21 |
B229900004392 |
1 |
Hose, Bypass |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

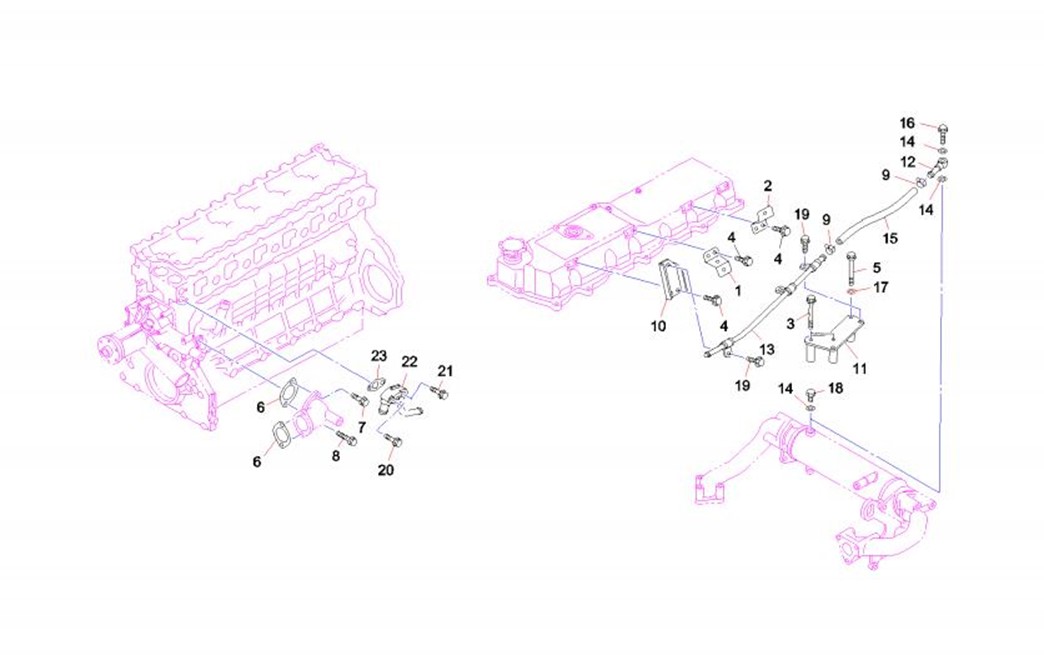

2-53-1 |
1 |
60311201 |
1 |
Bracket |
2-53-2 |
2 |
60311202 |
1 |
Bracket |
2-53-3 |
3 |
60271960 |
2 |
BOLT |
2-53-4 |
4 |
B229900004849 |
6 |
Bolt |
2-53-5 |
5 |
60115472 |
1 |
Bolt |
2-53-6 |
6 |
60008981 |
2 |
Gasket |
2-53-7 |
7 |
60003567 |
2 |
Bolt |
2-53-8 |
8 |
B229900004897 |
2 |
Bolt |
2-53-9 |
9 |
60115541 |
2 |
Clamp – Water Hose |
2-53-10 |
10 |
60311203 |
1 |
Bracket |
2-53-11 |
11 |
60311204 |
1 |
Bracket |
2-53-12 |
12 |
60311205 |
1 |
Pipe |
2-53-13 |
13 |
60311206 |
1 |
Pipe |
2-53-14 |
14 |
B230101001237 |
3 |
Gasket |
2-53-15 |
15 |
60311207 |
1 |
Hose |
2-53-16 |
16 |
60311208 |
1 |
Bolt |
2-53-17 |
17 |
60115364 |
1 |
Washer |
2-53-18 |
18 |
60115402 |
1 |
Plug |
2-53-19 |
19 |
B229900004850 |
3 |
Bolt |
2-53-20 |
20 |
B229900004857 |
1 |
Bolt |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-55-21 |
21 |
60311209 |
1 |
Bolt 028861-6700 M16×70 flange |
2-55-22 |
22 |
60311210 |
1 |
By-pass water pipe |
2-55-23 |
23 |
B229900004541 |
1 |
Gasket |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

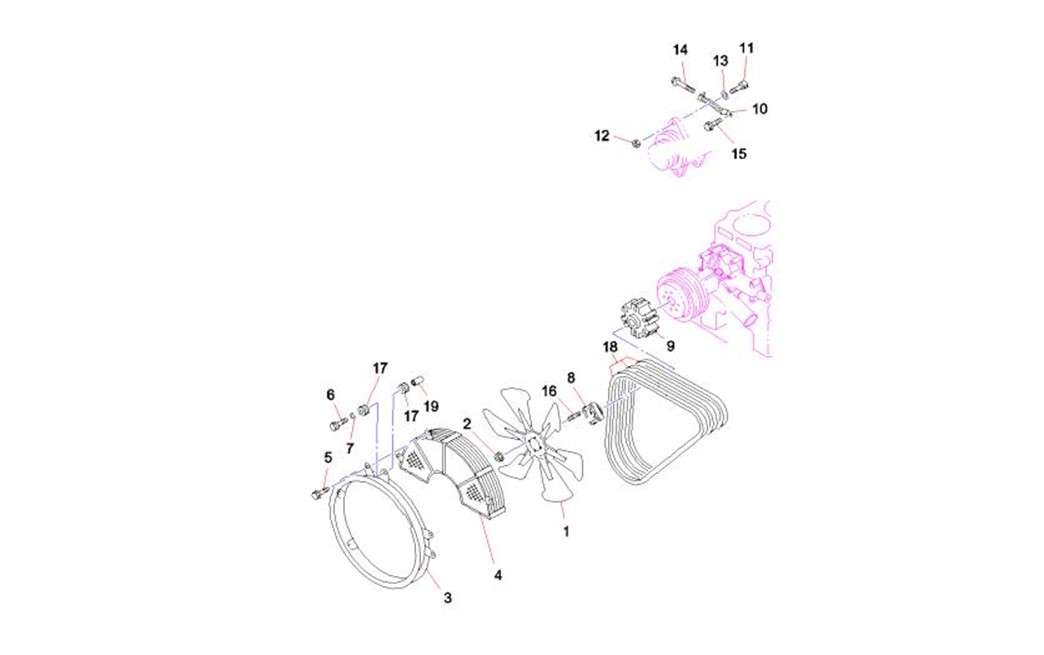

2-57-1 |
1 |
B249900001066 |
1 |
Fan |
2-57-2 |
2 |
B229900004800 |
4 |
Nut |
2-57-3 |
3 |
B229900004325 |
1 |
Guard AS, Fan |
2-57-4 |
4 |
B229900004326 |
1 |
Guard AS, Fan |
2-57-5 |
5 |
B229900004861 |
3 |
Bolt |
2-57-6 |
6 |
B229900004901 |
3 |
Bolt |
2-57-7 |
7 |
B229900004583 |
3 |
Washer |
2-57-8 |
8 |
B229900004311 |
1 |
Sleeve, Spacer |
2-57-9 |
9 |
60311212 |
1 |
Spacer |
2-57-10 |
10 |
B229900004593 |
1 |
Shim |
2-57-11 |
11 |
B229900004786 |
1 |
Bolt |
2-57-12 |
12 |
B229900004801 |
1 |
Nut |
2-57-13 |
13 |
B229900004598 |
1 |
Washer |
2-57-14 |
14 |
B229900004925 |
1 |
Bolt |
2-57-15 |
15 |
B229900004889 |
1 |
Bolt |
2-57-16 |
16 |
B229900005004 |
4 |
Stud |
2-57-17 |
17 |
60311213 |
6 |
Rubber |
2-57-18 |
18 |
60311214 |
1 |
Belt |
2-57-19 |
19 |
60311215 |
3 |
Tube |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

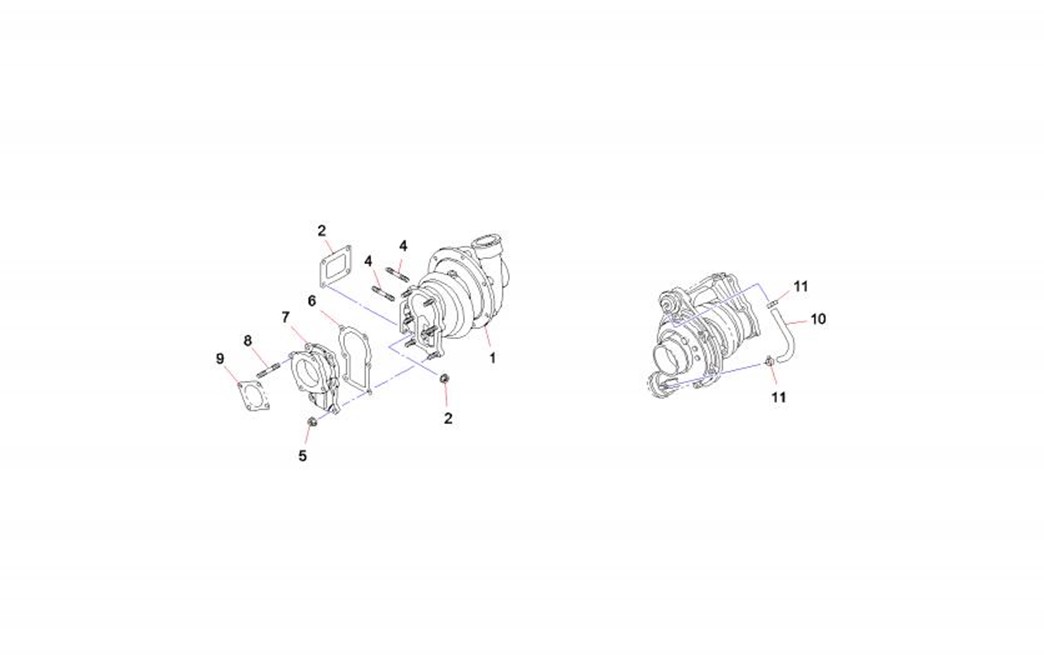

2-59-1 |
1 |
60311216 |
1 |
Turbocharger |
2-59-2 |
2 |
60311218 |
1 |
Turbocharger gasket |
2-59-4 |
4 |
60311220 |
2 |
Stud |
2-59-5 |
5 |
60093237 |
6 |
Nut |
2-59-6 |
6 |
60311221 |
1 |
Gasket |
2-59-7 |
7 |
60311222 |
1 |
Adapter |
2-59-8 |
8 |
60311223 |
4 |
Stud M10×30 L=45 |
2-59-9 |
9 |
60101678 |
1 |
Washer |
2-59-10 |
10 |
60311224 |
1 |
Hose |
2-59-11 |
11 |
60311225 |
2 |
Clip |
