XCMG LW550FN WHEEL LOADER PARTS MANUAL 05
275102525 REAR ALXE ASSY 251811482 REAR AXLE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
2 275101789 2 BRAKE DISK |
3 275102447 1 REAR AXLE HOUSING ASSEMBLY |
4 275102513 8 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M16×1.5×35 |
5 805634951 2 PIN 10×30 GB/T119.1-2000 |
6 275102516 2 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M16×1.5×55 |
7 275102514 4 BOLT M16×1.5 ×40 |
8 803163983 1 AIR PLUG QC/T410-1999 |
10 275100194 32 SLEEVE,SCREW,&NUT SUB-ASSY METRICM18×2×50 |
11 275102515 16 BOLT M20×55 |
12 275101928 1 NAMEPLATE |
14 275102320 2 SCREW PLUG ASSY |
15 803303481 2 ORING 31.5×2.65 GB/T3452.1-2005 |

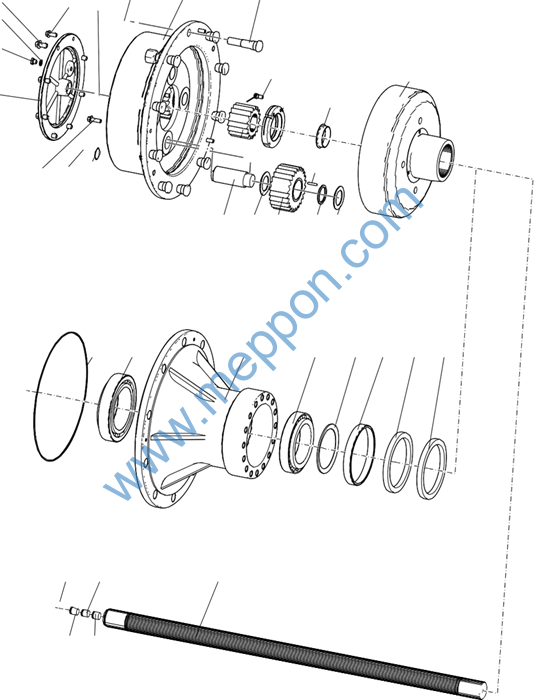

275101695 PLANETARY REDUCTOR ASSY |
||||||||||
4 3 |
5 |
6 |
10
|
11 |
12 |
|||||
2 |
13 |
18 |
||||||||
1 |
|
|
16 17 |
|||||||
7 |
8 |
9 |
|
15 21 |
||||||
23 19 22 2019 |
||||||||||
24 |
25 |
26 27 |
28 |
29 |
30 |
31 |
||||
32 |
34 |
36 |
||||||||
|
||||||||||
33 |
35 |
|||||||||
|
275101695 PLANETARY REDUCTOR ASSY 275102525 REAR ALXE ASSY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
275100137 |
1 |
SHAFT |
||
2 |
275100121 |
1 |
SCREW PLUGM12×1.25×9.5 |
||
3 |
805300025 |
1 |
WASHER 12 |
JB/T982-1977 |
|
4 |
275102526 |
7 |
SLEEVE,SCREW,&NUT SUB-ASSY METRIC M12×1.25×23 |
||
5 |
275102527 |
1 |
SLEEVE,SCREW,&NUT SUB-ASSY METRIC M10×1.25×23 |
||
6 |
275100123 |
1 |
LIMIT BLOCK |
||
7 |
805047712 |
3 |
BOLT M10×30 |
GB/T16674.1-2004 |
|
8 |
275102320 |
1 |
SCREW PLUG ASSY |
||
9 |
803303481 |
1 |
ORING 31.5×2.65 |
GB/T3452.1-2005 |
|
10 |
250300296 |
10 |
NUT |
||
11 |
275101676 |
1 |
DRUM HUB |
||
12 |
275101677 |
10 |
BOLT |
||
13 |
275100264 |
2 |
SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
||
15 |
275100138 |
1 |
GEAR-SUN |
||
16 |
275100262 |
1 |
NUT |
||
17 |
275100113 |
1 |
SEPARATE BUSH |
||
18 |
275100310 |
1 |
GEAR RING ASSEMBLY |
||
19 |
275100141 |
8 |
SEPARATE SHEET |
||
20 |
269900210 |
4 |
SEPARATE BUSH |
||
21 |
275100139 |
216 |
ROLL NEDDLE |
||
22 |
275100142 |
4 |
GEAR PLANETARY |
||
23 |
275100122 |
4 |
PLANETARY PINION SHAFT |
||
24 |
275100116 |
1 |
SEAL RING |
||
25 |
800511283 |
1 |
BEARING 32026 |
GB/T297-1994 |
|
26 |
275100117 |
1 |
WHEEL HUB |
||
27 |
800511281 |
1 |
BEARING 32024 |
GB/T297-1994 |
|
28 |
275100265 |
1 |
SEPARATE BUSH |
||
29 |
250301676 |
1 |
BAFFLE-OIL PLATE |
||
275101695 PLANETARY REDUCTOR ASSY |
||||||||||
4 3 |
5 |
6 |
10
|
11 |
12 |
|||||
2 |
13 |
18 |
||||||||
1 |
|
|
16 17 |
|||||||
7 |
8 |
9 |
|
15 21 |
||||||
23 19 22 2019 |
||||||||||
24 |
25 |
26 27 |
28 |
29 |
30 |
31 |
||||
32 |
34 |
36 |
||||||||
|
||||||||||
33 |
35 |
|||||||||
|
275101695 PLANETARY REDUCTOR ASSY 275102525 REAR ALXE ASSY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
30 |
803164085 |
1 |
LIP-TYPE PACKING SEAL B150×180×15 |
GB/T9877-2008 |
|
31 |
801138282 |
1 |
LIP-TYPE PACKING SEAL FB150×180×15 |
GB/T9877-2008 |
|
32 |
805400027 |
1 |
CHECK RING 50 |
GB/T894.1-1986 |
|
33 |
275100196 |
1 |
ADJUSTING PILLAR |
||
34 |
275100125 |
1 |
ADJUSTING PILLAR |
||
35 |
275100126 |
1 |
ADJUSTING PILLAR |
||
36 |
275100111 |
1 |
HALF SHAFT |
||
275102535 |
1 |
PLANET CARRIER ASSY REPAIR KIT |
INCLUDING6、8、9、 11、19、20、21、 22、23 |
||
275101983 |
1 |
WHEEL REDUCER ASSY REPAIR KIT |
NOT INCLUDING4、5、 13、16、17、25、27 |
||

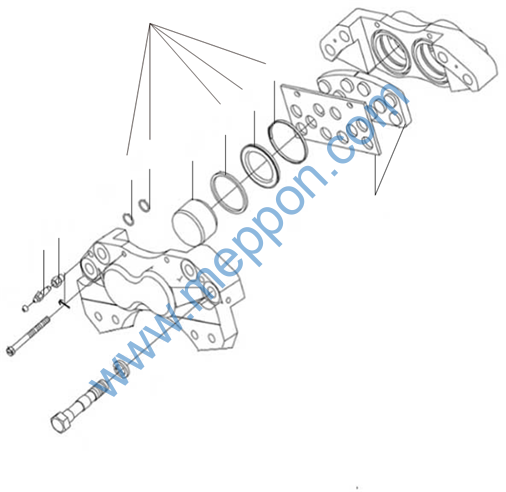

275101966 DISC BRAKE ASSEMBLY |
10
7 6 5 2 3 4 8 1 9 |
275101966 DISC BRAKE ASSEMBLY 275102525 REAR ALXE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 275102046 2 DEFLATING VALVE |
2 275102285 2 O-RING |
3 275102284 2 O-RING |
4 860115233 4 PISTON |
5 275102044 4 RECTANGULAR SEALING RING |
6 275102045 4 SPRING |
7 860115235 4 RETAINING RING |
8 860115231 2 LINING AND CARRIER ASSY |
9 275102047 2 DEFLATING VALVE SEAT |
860167251 1 SEAL PACKAGE FOR COMMON CLAMP INCLUDING2,3,5,6,7 |
28 26 25 27 24 29 23 22 30 20 21 31 15 32 33 34 35 14 16 19 37 13 17 18 36 39 41 38 43 11 40 45 12 10 7 42 47 49 44 46 51 9 8 5 48 53 6 3 50 55 4 1 52 54 2 |

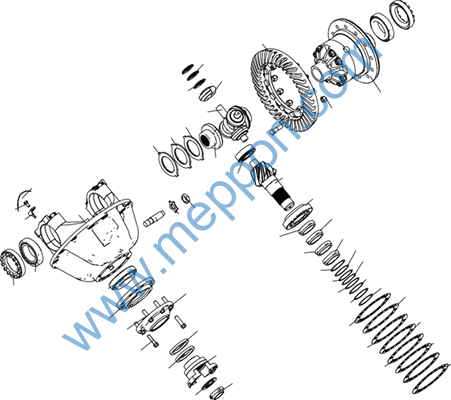

275101687 MAIN REDUCTOR ASSY 275102525 REAR ALXE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 275100187 1 NUT |
2 275100174 1 WASHER |
3 275100258 1 CONNECTING FLANGE SUBASSEMBLY |
4 803164077 1 LIP-TYPE PACKING SEAL FB80×100×10 GB/T9877-2008 |
5 803164070 1 LIP-TYPE PACKING SEAL B80×100×10 GB/T9877-2008 |
6 275102522 1 BOLT M12×50 |
7 250300322 1 AIRTIGHT COVER |
8 275102517 7 BOLT M14×50 |
9 275100175 1 SLEEVE |
10 800511282 1 BEARING 31313 GB/T297-1994 |
11 800511379 2 BEARING47686/47620A |
12 275101682 2 NUT |
13 275100178 2 CUSHION |
14 805049290 2 BOLT M10×20(DACROMET) GB/T32.1-1988 |
15 821501023 2 STEELΦ1.6×450 |
16 275102424 1 CARRIER ASSEMBLY |
17 275100166 1 THRUST BOLT |
18 275100181 1 CUSHION |
19 805239209 1 NUT M27×2 GB/T6173-2000 |
20 275100155 2 HALF SHAFT GEAR SHIM |
21 275100156 2 HALF SHAFT GEAR SHIM |
22 275101723 1 CROSS SHAFT |
23 275100154 2 HALF SHAFT GEAR SHIM |
24 275302121 4 CUSHION |
25 275302122 4 CUSHION |
26 275302120 4 CUSHION |
27 275102468 4 GEAR |
28 275101688 1 RING GEAR |
28 26 25 27 24 29 23 22 30 20 21 31 15 32 33 34 35 14 16 19 37 13 17 18 36 39 41 38 43 11 40 45 12 10 7 42 47 49 44 46 51 9 8 5 48 53 6 3 50 55 4 1 52 54 2 |
275101687 MAIN REDUCTOR ASSY 275102525 REAR ALXE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
30 805238524 12 NUT M16×1.5 GB/T6185.2-2000 |
31 250300338 12 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
32 275102466 2 SIDE GEAR |
33 275101955 1 142807Y BEARING SUBASSEMBLY |
34 275100188 1 PINION GEAR |
35 800511279 1 BEARING 31314 GB/T297-1994 |
36 275100185 1 BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
37 275100182 1 BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
38 275100184 1 BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
39 275100186 1 BEARING ADJUSTMENT SPACER SLEEVE SUBASSEMBLY |
40 250301816 1 ADJUSTING SPACER |
41 250300119 1 ADJUSTING SPACER |
42 250300118 1 ADJUSTING SPACER |
43 250300117 1 ADJUSTING SPACER |
44 250300113 1 ADJUSTING SPACER |
45 250300112 1 ADJUSTING SPACER |
46 250300111 1 ADJUSTING SPACER |
47 250300110 1 ADJUSTING SPACER |
48 250301817 1 ADJUSTING GASKET |
49 250300116 1 ADJUSTING GASKET |
50 250300115 1 ADJUSTING GASKET |
51 250300114 1 ADJUSTING GASKET |
52 250300109 1 ADJUSTING GASKET |
53 250300108 1 ADJUSTING GASKET |
54 250300107 1 ADJUSTING GASKET |
55 250300352 1 ADJUSTING GASKET |
