XCMG LW550FN WHEEL LOADER PARTS MANUAL 15
860506859 TIMING GEAR HOUSING GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860131781 1 SEAL RING |
2 860131240 1 O SEAL RING |
3 860132285 1 HEXAGON LOCK NUT |
4 860118677 2 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
5 860131435 2 GASKET |
6 860117323 1 SEAL |
2
1 |

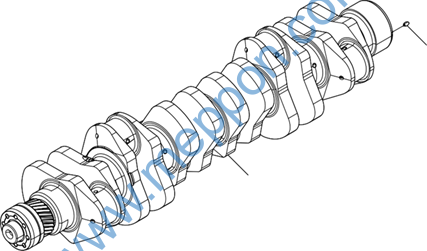

860500821 CRANKSHAFT SUN ASSY(WEICHAI PARTS) 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
2 860132246 1 CYLINDRICAL PIN |
1
2 |

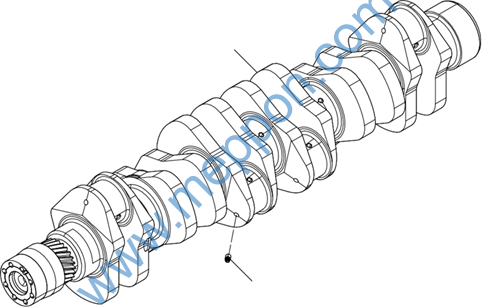

860139271 CRANKSHAFT 860500821 CRANKSHAFT SUN ASSY(WEICHAI PARTS) |
No. PART NUMBER QTY NAME NOTE PAGE |
2 860153275 6 END CAP |
1
2 3
4 |

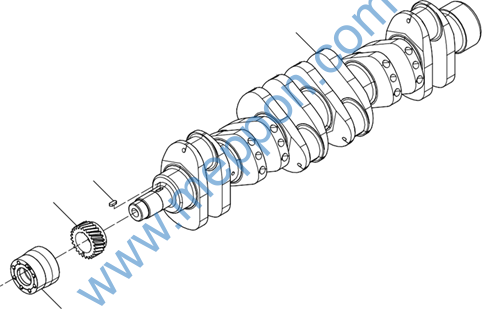

860153274 CRANKSHAFT SUN ASSY(WEICHAI PARTS) 860139271 CRANKSHAFT |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860153276 1 CRANKSHAFT |
2 860125272 1 VRANESHAFT GEAR KEY |
3 860125228 1 CRANKSHAFT GEAR |
4 860131383 1 FLANGE |
1 2 3 4 5 6 |

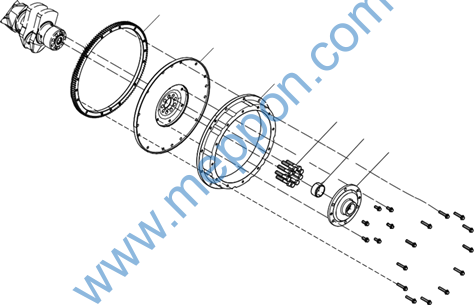

860506862 FLYWHEEL GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860113024 1 FLYWHEEL RING GEAR |
2 860131394 1 FLYWHEEL |
3 860132835 1 COOUPLING RING |
4 860132679 9 HEXAGON BOLT |
5 860118539 1 BEARING |
6 860112025 1 BRACKET |
7
1
6 2
5
3 4 |

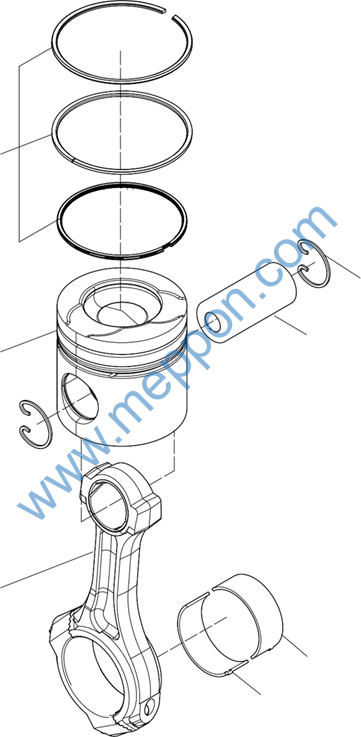

860506863 PISTON AND CONNECTING ROD GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860139924 12 CLOSING RING |
2 860111883 6 PISTON PIN |
3 860163338 6 CONNECTING ROD BUSHING |
4 860111864 6 CONNECTING ROD BUSHING |
6 860121498 6 PISTON |
7 860118234 6 PISTON RING ASSY |
