XCMG LW550FN WHEEL LOADER PARTS MANUAL 14
|

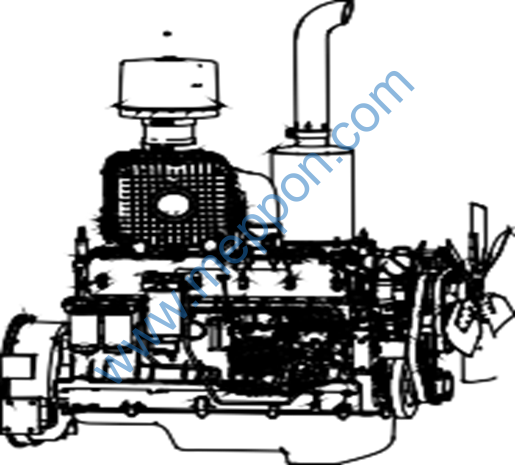

800157618 ENGINE 251809349 ENGINE INSTALLATION COMPONENTS |
No. PART NUMBER QTY NAME NOTE PAGE |
1 2 3 6 7 4 26 5
25 24 8 9 10 23 22 21 11 20 19
12
18 17 13 14 16 15 |

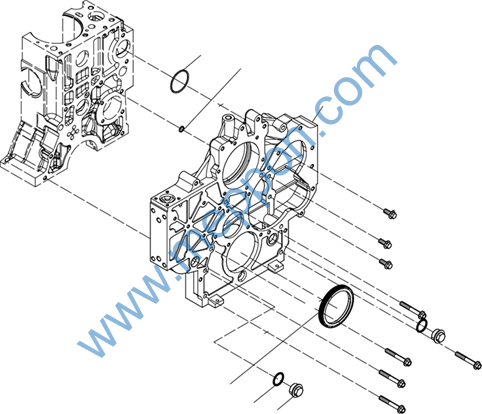

860167846 MACHINE BODY COMBINED 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860131435 2 GASKET |
2 860111939 1 OIL TUBE SCREW PLUG |
3 860145145 7 CYLINDER HEAD BOLT |
4 860111931 1 CUP PLUG |
5 860111797 1 REAR OIL SEAL |
6 860131773 1 SEAL WASHER |
7 860153259 1 HEXAGON HEAD SCREW PLUG |
8 860153260 1 HEXAGON HEAD SCREW PLUG |
9 860111901 1 SAFETY VALVE SPRING |
10 860111763 1 SAFETY VALVE |
11 860118504 6 CYLINDER SLEEVE |
12 860111943 22 SCREW |
13 860111657 6 PISTON NOZZLE ASSY |
14 860131775 6 SEAL WASHER |
15 860111938 6 BOLT |
16 860111942 5 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
17 860111765 1 LIMITED VALVE |
18 860132334 22 SELF-LOCKING WASHER |
19 860132157 2 LOWER THRUST PLATE |
20 860132022 2 UPPER THRUST PLATE |
21 860113220 2 OIL COOLER CORE GASKET |
22 860117325 7 ATTACHMENT NAMEPLATE |
24 860111945 6 CYLINDRICAL PIN |
25 860131301 6 SPRING ROUND PIN |
26 860111722 14 CYLINDER COVER BOLT |
1
2
3
4 |

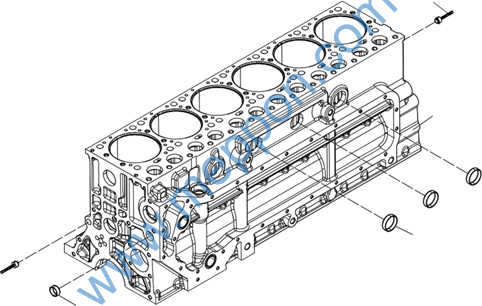

860506855 CRANKCASE ASSEMBLY 860167846 MACHINE BODY COMBINED |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860153265 2 PULLING RIVET |
3 860111933 3 CUP PLUG |
4 860111929 1 CUP PLUG |
1
10 2 3
9 7 8 6
5 4 |

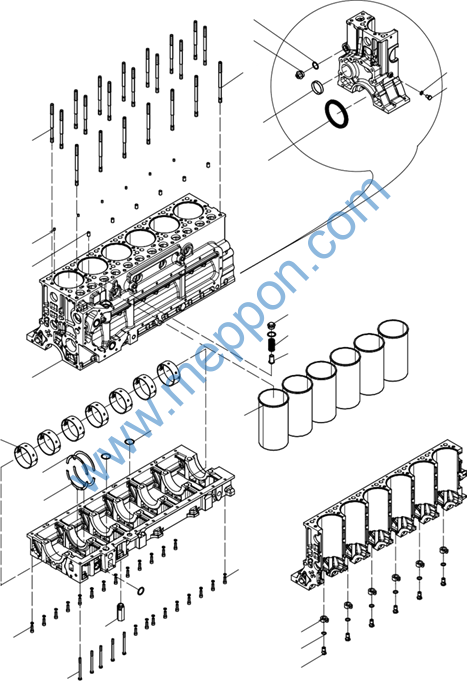

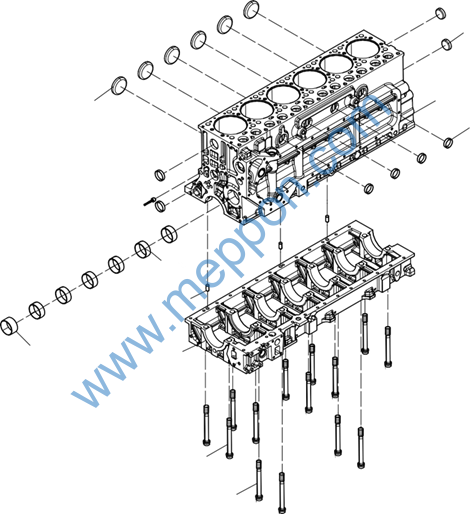

860506856 CYLINDER BLOCK PREASSY 860506855 CRANKCASE ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860111932 4 CUP PLUG |
2 860506857 1 CYLINDER BODY |
3 860111930 4 CUP PLUG |
4 860118215 4 MAIN BEARING BOLT |
5 860111936 10 MAIN BEARING BOLT |
6 860153267 1 CRANKCASE |
7 860111945 3 CYLINDRICAL PIN |
8 860132116 1 CAMSHAFT BUSHING |
9 860111935 6 CAMSHAFT BUSHING |
10 860111880 6 CUP PLUG |
10 7 9 8 1 6 2 5 3 4 |

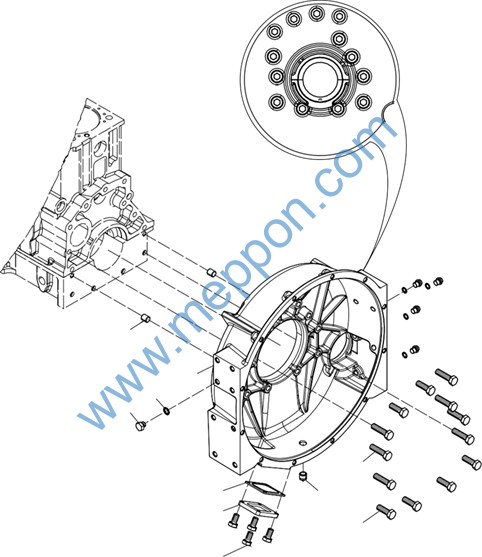

860506858 FLYWHEEL HOUSING GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860118216 7 FLY WHEEL HOUSING OLT |
2 860131384 1 SQUARE TAPER SCREW PLUG |
3 860111937 6 FLY WHEEL HOUSING OLT |
4 860131732 4 HEXAGON BOLT |
5 860131451 1 HOLE COVER |
6 860112059 1 SPACER |
7 860506860 1 FLYWHEEL HOUSING |
8 860137168 2 SEAL WASHER |
9 860153403 2 HEXAGON HEAD SCREW PLUG |
10 860111945 2 CYLINDRICAL PIN |
1 2 3
6 5 4 |
