XCMG LW550FN WHEEL LOADER PARTS MANUAL 13
251808960 ENGINE HOOD ASSEMBLY (BEFOR PAINTED) 251808961 ENGINE HOOD ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252910704 1 LEFT DOOR |
2 252910751 1 RIGHT DOOR |
3 805004699 8 BOLT M12×30 GB/T16674.1-2004 |
4 805100348 4 SCREW M16 GB/T825-1988 |
5 251808959 1 COVER |

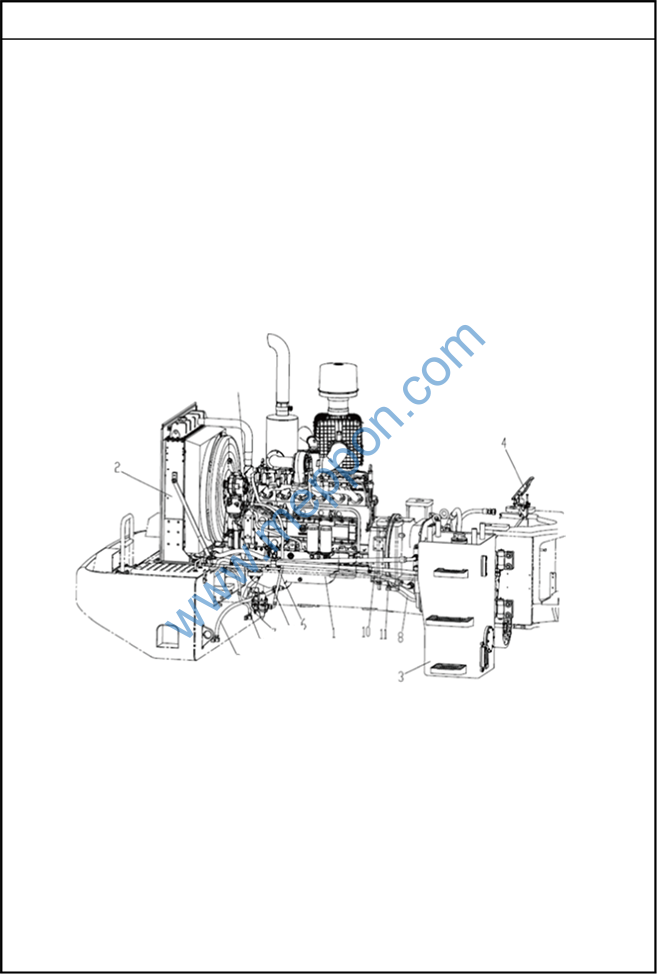

251810699 ENGINE ASSEMBLY
1
13
2
4 5 6
7 8
9
10
11
3 12
251810699 ENGINE ASSEMBLY 251811519 WHEEL LOADER |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
252906006 |
2 |
WASHER |
||
2 |
251808998 |
1 |
RADIATOR ASSY |
||
3 |
803164022 |
1 |
HOSE B16×950 |
JB/T8406-2008 |
|
4 |
801902705 |
2 |
HOSE CLAMP C13-19 |
QC/T619-1999 |
|
5 |
803164019 |
1 |
HOSE B10×670 |
||
6 |
801968904 |
2 |
HOOP B14-27 |
QC/T619-1999 |
|
7 |
252101750 |
1 |
COMPRESSOR AIR OUTLET PIPE |
||
8 |
251809349 |
1 |
ENGINE INSTALLATION COMPONENTS |
||
9 |
251809000 |
1 |
HYDRAULIC OIL RADIATOR PIPELINE |
||
10 |
251805633 |
1 |
DOUBLE VARIABLE OIL DISPERSION LINE |
||
11 |
250400125 |
1 |
HOSE B13×340 |
||
12 |
251808997 |
1 |
FUEL TANK INSTALLATION ASSY |
||
13 |
252100842 |
1 |
ACCELERATOR CONTROL |
||

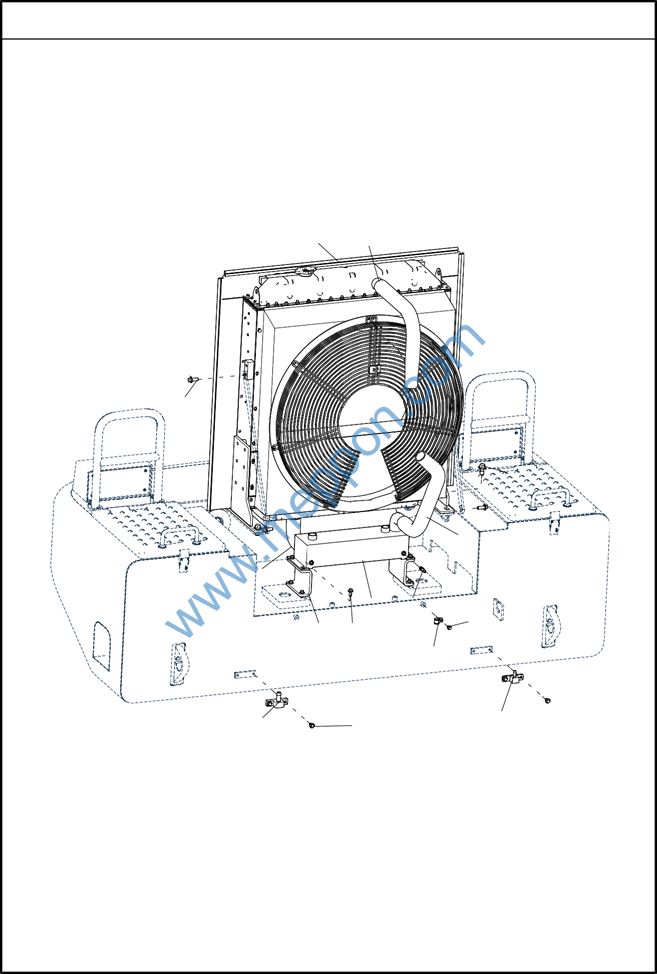

251808998 RADIATOR ASSY
2 1
3
15
14
4
9 10 13
7 8
11
5 6 12
251808998 RADIATOR ASSY 251810699 ENGINE ASSEMBLY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
252900315 |
1 |
ENGINE WATER OUTLET PIPE |
||
2 |
800348930 |
1 |
RADIATOR ASSEMBLY |
||
3 |
805004699 |
4 |
BOLT M12×30 |
GB/T16674.1-2004 |
|
4 |
252108750 |
1 |
HOSE |
||
5 |
251805190 |
1 |
SPLICE |
||
6 |
805048005 |
4 |
BOLT M10×16(DACROMET) |
GB/T16674.1-2004 |
|
7 |
251805481 |
2 |
BRACKET |
||
8 |
805004770 |
8 |
BOLT M10×20(DACROMET) |
GB/T16674.1-2004 |
|
9 |
800305568 |
1 |
OIL WATER COOLER |
||
10 |
252900318 |
1 |
SPLICE |
||
11 |
803199326 |
1 |
FERRULE Φ18 |
TJBC |
|
12 |
252107984 |
1 |
SPLICE |
||
13 |
805047997 |
1 |
BOLT M8×12(DACROMET) |
GB/T16674.1-2004 |
|
14 |
252904543 |
1 |
HOSE |
||
15 |
805047708 |
4 |
BOLT M16×30(DACROMET) |
GB/T16674.1-2004 |
|

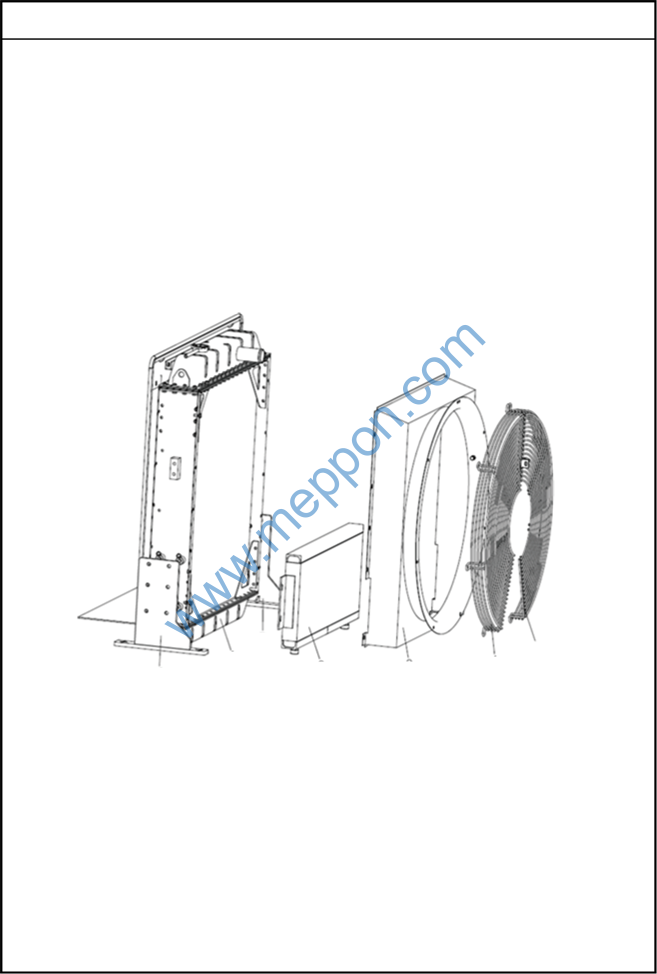

800348930 RADIATOR ASSEMBLY
1 2 4 5 6 7
800348930 RADIATOR ASSEMBLY 251808998 RADIATOR ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860148019 1 LEFT TRESTLE ASSEMBLY |
2 860148018 1 WATER RADIATOR |
3 860148020 1 RIGHT TRESTLE ASSEMBLY |
4 860120019 1 HYDRAULIC OIL COOLING |
5 860131048 1 FAN COVER |
6 860131050 1 LEFT PROTECTING NET |
7 860131049 1 RIGHT PROTECTING NET |
251809349 ENGINE INSTALLATION COMPONENTS
1
2
3
4
5 6 7
8 9
11 12
10 13
251809349 ENGINE INSTALLATION COMPONENTS 251810699 ENGINE ASSEMBLY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
805200098 |
8 |
NUT M12 |
GB/T889.1-2000 |
|
2 |
805002233 |
8 |
SCREW M12×35 |
GB/T899-1988 |
|
3 |
251805990 |
1 |
ENGINE HARNESS BRACKET-R |
||
4 |
251800859 |
2 |
SHOCK ABSORBERS |
||
5 |
805201504 |
1 |
NUT M14 |
GB/T889.1-2000 |
|
6 |
805004738 |
4 |
SLEEVE,SCREW,&NUT SUB-ASSY METRIC M14×120 |
GB/T5782-2000 |
|
7 |
251805192 |
1 |
SPLICE |
||
8 |
252101962 |
1 |
SPLICE |
||
9 |
805301412 |
2 |
WASHER 18 |
Q/SC1294-2000 |
|
10 |
252101963 |
1 |
BOLT |
||
11 |
251805994 |
1 |
ENGINE HARNESS BRACKET-L |
||
12 |
800157618 |
1 |
ENGINE |
||
13 |
250400122 |
1 |
STRAIGHT COUPLING |
||
|
800157618 ENGINE 251809349 ENGINE INSTALLATION COMPONENTS |
No. PART NUMBER QTY NAME NOTE PAGE |
