XCMG LW550FN WHEEL LOADER PARTS MANUAL 12

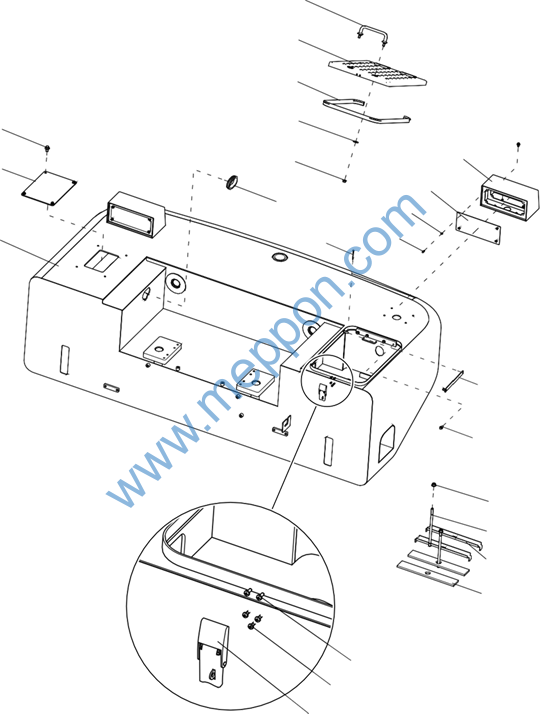

251810801 COUNTERWEIGHT 251810797 BALLAST ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251810828 1 COUNTERWEIGHT BODY |
2 251810795 1 COVER |
3 805047997 12 BOLT M8×12(DACROMET) GB/T16674.1-2004 |
4 252108117 2 RUBBER JACKET |
5 805238533 2 NUT 10 GB/T6177.1-2000 |
6 805300102 2 SPRING WASHER 10 GB/T96.1-2002 |
7 252904020 1 JT-05B SEALING STRIP L=1950 |
8 252904973 1 LEFT TANK COVER |
9 251702788 1 BANISTERS |
10 252100428 2 LIGHT BRACKET |
11 252100432 2 LAMP REAR COVER |
12 805300119 8 SPRING WASHER 5 GB/T97.1-2002 |
13 805046906 8 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M5×12 GB/T5783-2000 |
14 805600029 1 PIN 2×25 GB/T91-2000 |
15 252100434 1 SUPPORT ROD |
16 805004755 4 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
17 805204006 2 NUT 12 GB/T6177.1-2000 |
18 252910891 2 CABLE |
19 252910892 2 RETAINER FLEX-PLATE |
20 252910903 2 CUSHION |
21 805104436 2 SCREW M4×8 GB/T818-2000 |
22 805100266 3 SCREW M4×12 GB/T818-2000 |
23 251804394 1 LOCK NBS1013 |

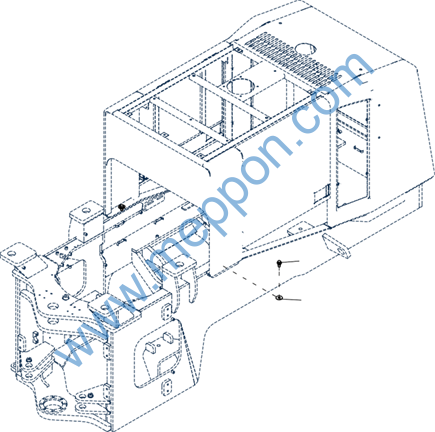

252910963 ENGINE HOOD FIXING ASSY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805338273 6 SPRING WASHER 16 GB/T96.1-2002 |
2 805047708 6 BOLT M16×30(DACROMET) GB/T16674.1-2004 |

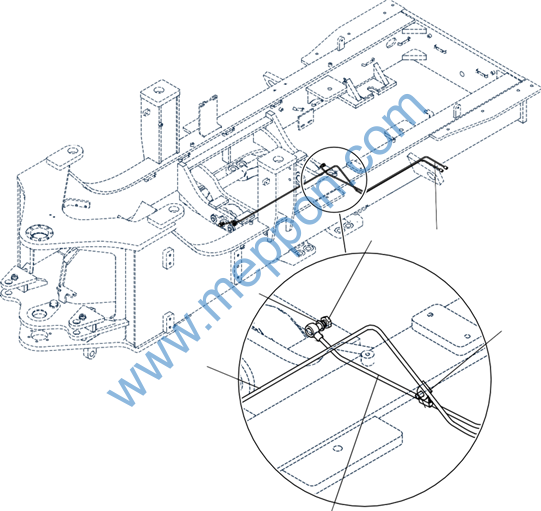

251808336 SUBFRAME GREASE PIPE ASSY |
6 4 5 3 1 4
2 |
251808336 SUBFRAME GREASE PIPE ASSY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251800601 1 TUBE |
2 251800602 1 TUBE |
3 803604600 7 WIRE CLIP 6600906-A1 |
4 805004755 4 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
5 805301409 2 COMPOSITE SEALING HARD WASHER 10 Q/SC1294-2000 |
6 250200189 2 OIL FLOW BOLT |
20 5 14 15 16 13 17 32 30 21 3 33 2 12 18
22 10 35 24 11 19 42 8 25 9 7 40 1 23 37 31 36 38 4 39 6 34 |

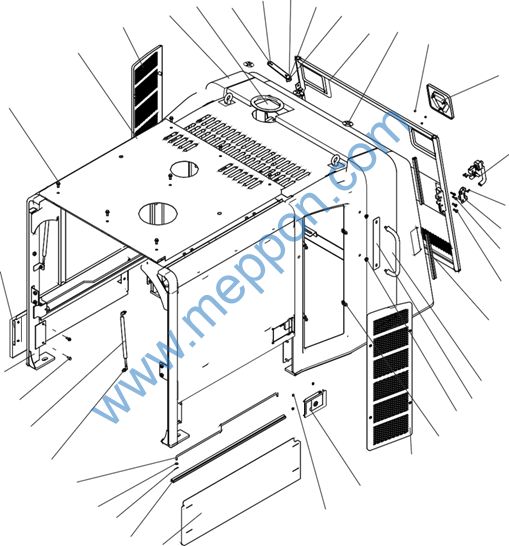

251808961 ENGINE HOOD ASSEMBLY 251811519 WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805047998 8 BOLT M8×35 GB/T16674.1-2004 |
2 250902143 1 XCMG LOGO |
3 805200046 3 NUT M5 GB/T6170-2000 |
4 805135720 8 NUT M6(DACROMET) GB/T6177.1-2000 |
5 251806323 1 RUBBER SLEEVE |
6 252909902 2 JT-03DMOULDING1M |
7 251806269 2 REINFORCED PLATE |
8 252913123 2 BANISTERS |
9 805238533 4 NUT 10 GB/T6177.1-2000 |
10 802141509 1 RETAINER |
11 805100441 2 SCREW M8×20 GB/T818-2000 |
12 805004770 11 BOLT M10×20(DACROMET) GB/T16674.1-2004 |
13 802149569 1 LIMIT ROD |
14 805601611 1 PIN 8×16 GB/T882-2008 |
15 805600022 1 PIN 1.6×20 GB/T91-2000 |
16 805600159 1 PIN 3.2×16 GB/T91-2000 |
17 805338267 1 WASHER 10 GB/T96.1-2002 |
18 400403667 1 LEFT DOOR LOCK ASSY |
19 251707841 2 JT-03DRUBBER BAR0.35M |
20 251808951 1 NOISE REDUCTION MATERIAL |
21 252609564 3 CAP NUT |
22 805100061 3 SCREW M6×16 GB/T819.1-2000 |
23 805238400 8 NUT M8 GB/T6177.1-2000 |
24 805047993 2 BOLT M6×25 (DACROMET) GB/T16674.1-2004 |
25 805004756 10 BOLT M8×20 (DACROMET) GB/T16674.1-2004 |
30 252911567 1 REAR SHIELD |
31 251810336 1 LEFT SMALL DOOR |
32 251810331 1 RIGHT SMALL DOOR |
251808961 ENGINE HOOD ASSEMBLY |
20 5 14 15 16 13 17 32 30 21 3 33 2 12 18
22 10 35 24 11 19 42 8 25 9 7 40 1 23 37 31 36 38 4 39 6 34 |
251808961 ENGINE HOOD ASSEMBLY 251811519 WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
33 251808963 1 TOP COVER |
34 251810352 1 LEFT LOWER DOOR |
35 251810325 1 RIGHT LOWER DOOR |
36 803074424 2 GATE LOCK |
37 803074410 2 BAR |
38 805300069 4 GASKET 8 GB/T97.1-2002 |
39 805600085 4 PIN 2×20 GB/T91-2000 |
40 801701502 4 GAS SPRING |

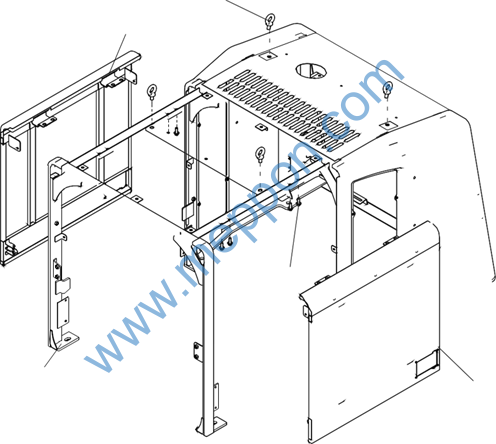

251808960 ENGINE HOOD ASSEMBLY (BEFOR PAINTED) |
4 2
3
5 1 |
