XCMG LW550FN WHEEL LOADER PARTS MANUAL 11
251808642 CAB INSTALLATION ASSY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048813 4 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M30×2×160 GB/T5786-2000 |
2 805300118 8 WASHER 30 GB/T97.1-2002 |
3 252900306 4 SHOCK ABSORBER ASSY |
4 252900305 4 BAFFLE PLATE |
5 805200242 4 NUT M30×2 GB/T6171-2000 |

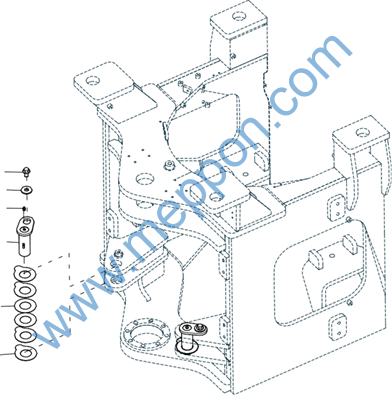

252910960 FIXED STEERING PIN ASSY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048032 2 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
2 253102301 2 SPACER |
3 801103215 2 OIL CUP M10×1 JB/T7940.1-1995 |
4 252112982 2 KING PIN |
5 252910533 4 SPACER |
6 269900185 8 ADJUSTING GASKET |

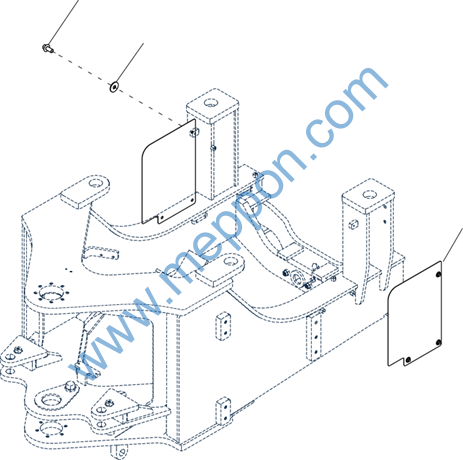

251808339 BAFFLE ASSEMBLY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251808309 2 LEFT SIDE PLATE |
2 805338265 6 SPRING WASHER 8 GB/T96.1-2002 |
3 805004755 6 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |
3
1 2 |

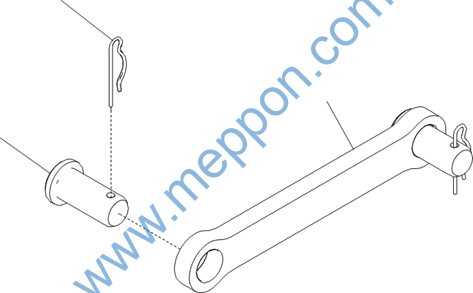

251808337 FIXED ROD ASSEMBLY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251800380 1 CONNECTING ROND |
2 805601624 2 PIN 32×70 GB/T882-2008 |
3 251500108 2 ELASTIC RETAINING SPRING |
1 2 4 3 5 6 7 8 |
252910958 FIXED SUBFRAME ASSY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805000699 4 BOLT M14×25 GB/T5783-2000 |
2 805300033 4 GASKET 14 GB/T93-1987 |
3 805300121 4 GASKET 14 GB/T96.1-2002 |
4 250200456 2 SUB-FRAME PIN |
5 269900185 6 ADJUSTING GASKET |
6 250200178 2 SPACER |
7 250200493 2 SPACER |
8 250200492 1 SUB-FRAME |

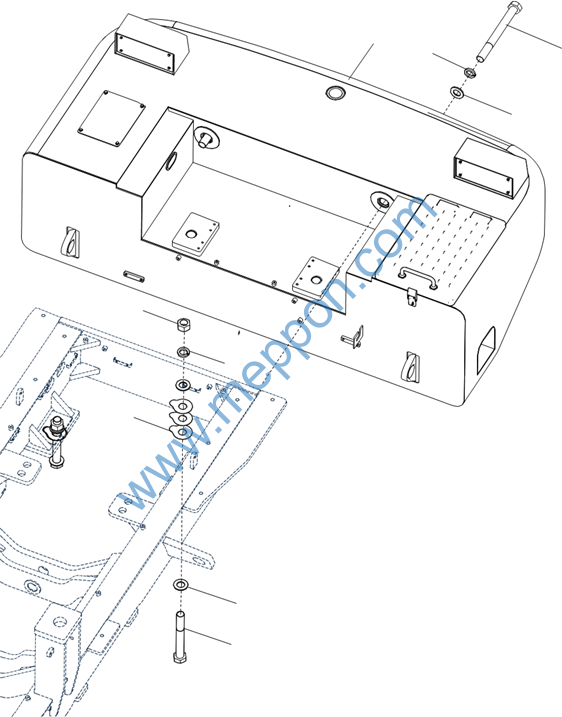

251810797 BALLAST ASSY 251810666 REAR FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
2 805300077 4 WASHER 36 GB/T93-1987 |
3 805046216 2 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M36×3×350 GB/T5785-2000 |
4 805338777 1 WASHER 36 GB/T97.1-2002 |
5 805239074 2 NUT M36×3 GB/T6171-2000 |
6 251500140 6 ADJUSTING GASKET |
7 805048809 2 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M36×3×280 GB/T5785-2000 |
