XCMG LW550FN WHEEL LOADER PARTS MANUAL 21
860167795 FAN AND HUB GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860118536 6 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
2 860119479 6 WASHER |
2 860132294 1 BRACKET |
3 860117592 1 FAN |
4 860131428 1 FAN CONJUNCTIVE PLATE |
5 860132051 6 SCREW NOT |
6 860131203 6 TYPE 2 ALL-METAL HEXAGON LOCK NUT |
1819 20 1 2 17 3 15 16 4 5 14 6 7 8 13 12 11 10 9 |

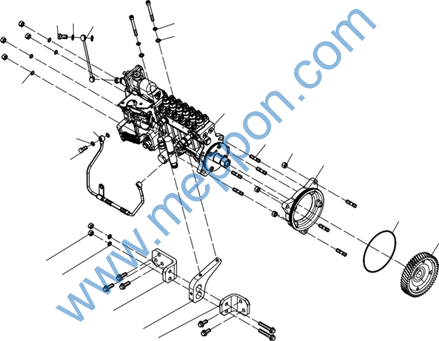

860167796 FUEL INJECTION PUMP GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860132334 2 SELF-LOCKING WASHER |
2 860137609 2 FLAT WASHER |
3 860154292 1 FUEL INJECTION PUMP ASSEMBLY |
4 860132056 7 SCREW |
5 860131204 7 HEXAGON LOCK NUT |
6 860131839 1 OIL INJECTION PUMP FLANGE |
7 860153336 1 SEAL RING |
8 860131836 1 FUEL INJECTION PUMP |
9 860167797 1 FUEL INJECTION PUMP BRACKET |
10 860125278 1 FUEL INJECTION PUMP BRACKET |
11 860167798 1 FUEL INJECTION PUMP BRACKET |
12 860118689 2 SPRING WASHER |
13 860131197 2 NUT |
14 860131628 1 BOLT |
15 860157676 2 WASHER |
16 860148103 1 FUEL INJECTION PUMP LUBRICATING OIL PIPE |
17 860137918 4 FLAT WASHER |
18 860118532 1 BOLT |
19 860131773 2 SEAL WASHER |
20 860118519 1 SMOKING LIMITATOR AIR PIPE ASSY |
1
2
3 4 |

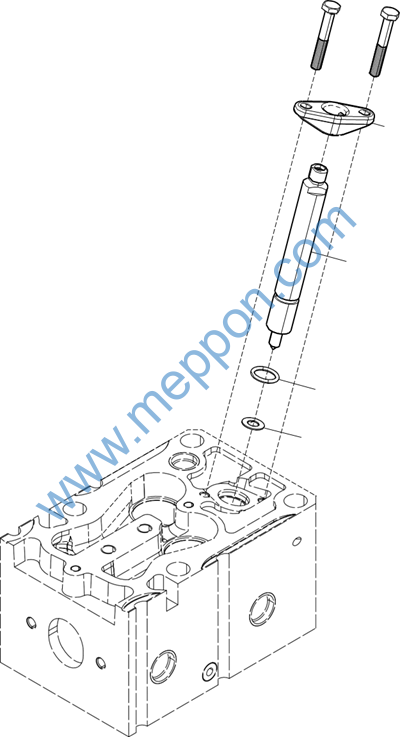

860167799 FUEL INJECTION PUMP GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860118531 6 CLAMP |
2 860113204 6 NOZZLE |
3 860112034 6 SEAL RING |
4 860139930 6 WASHER |
1 2 3
4 11 9 8 6 5 7 10 |

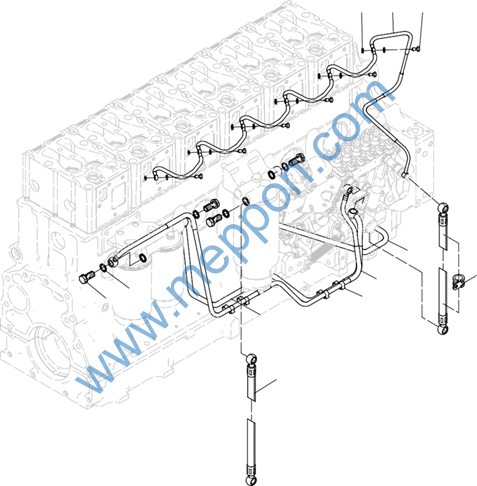

860507355 LOW PRESSURE FUEL PIPE GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860505143 12 SAEL RING |
2 860125295 1 FUEL RETURN PIPE ASSEMBLY |
3 860137116 6 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
4 860164337 1 FUEL INLET PIPE ASSY |
5 860507356 1 FUEL INLET PIPE ASSY |
6 860507357 2 PIPE CLIP |
7 860507358 1 FUEL INLET PIPE ASSY |
8 860137168 8 SEAL WASHER |
9 860131616 4 BOLT |
10 860117780 2 FUEL INLET PIPE ASSY |
11 860507359 1 CLAMP ASSEMBLY |
1 2 3 4
5
6
绿色动力 国际潍柴 GREEN POWER,INTERNATIONAL WEICHAI |

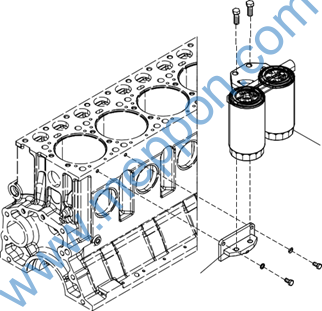

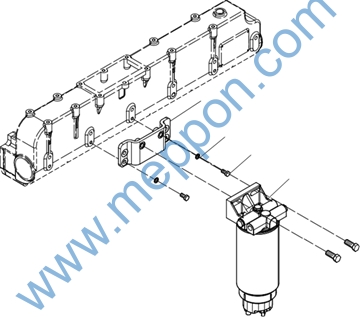

860167801 FUEL FILTER GROUP 800157618 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860153348 1 CHECKING SHEET |
2 860118711 4 WASHER |
3 860118709 4 HEXAGON BOLT |
6 860132129 1 BRACKET |
1
2
3
4 |

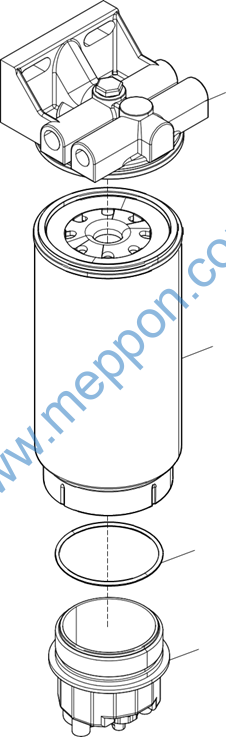

800360823 FILTER 860167801 FUEL FILTER GROUP |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860148104 1 COVER |
2 860133746 1 FUEL FILTER |
3 860153354 1 SEAL RING |
4 860131270 1 WATER CUP |
