XCMG LW550FN WHEEL LOADER PARTS MANUAL 28
252919318 GLASS ASSY 251811309 CAB ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252910804 1 FRONT WINDSCREEN |
2 252910806 1 LEFT FRONT GLASS |
3 251809988 1 LEFT UNDER GLASS |
4 251809975 1 LEFT DOOR UPPER GLASS |
5 252910813 1 LEFT-REAR GLASS |
6 252910811 1 REAR WINDSHIELD GLASS |
7 252919348 1 RIGHT REAR GLASS |
8 252919346 1 RIGHT WINDOW GLASS |
9 252910812 1 RIGHT FRONT GLASS |

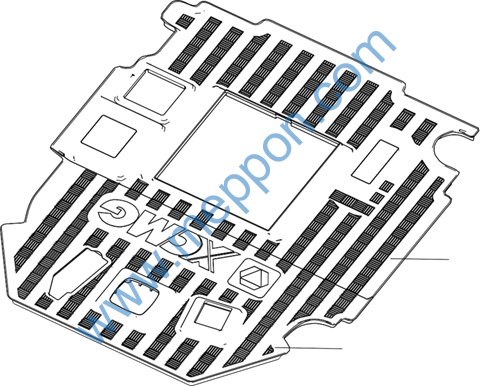

252920317 FLOORING MAT 251811326 CAB SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252920318 1 FLOOR MATI |
2 252920316 1 FLOOR MATII |

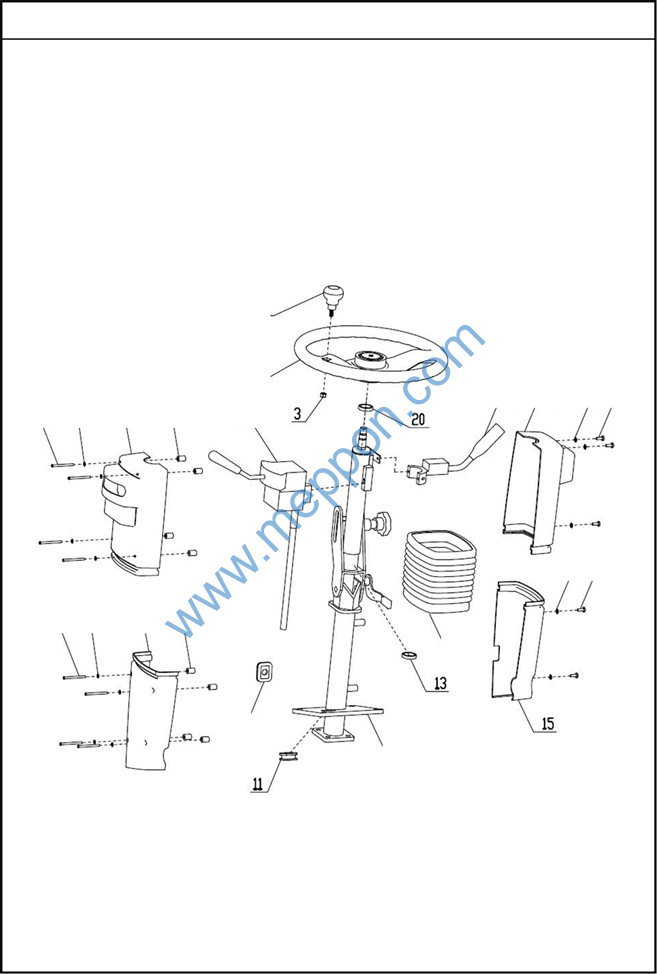

251808376 STEERING COLUMN ASSEMBLY
1
2
8 7 6 5 4
20 19 18
16 17
8 7 9 5
16 17
14
10 15
12
11
251808376 STEERING COLUMN ASSEMBLY 251811326 CAB SYSTEM |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
860161251 |
1 |
STEERING WHEEL HANDLE BALL |
||
2 |
860161253 |
1 |
STEERING WHEEL BODY |
||
3 |
805201502 |
1 |
NUT M8 |
GB/T889.1-2000 |
|
4 |
860152156 |
1 |
HORIZONTAL SLIDING SINGLE FLEXIBLE SHAFT |
||
5 |
252913239 |
8 |
SMALL CONNECTOR |
||
6 |
252913240 |
1 |
UPPER COVER |
||
7 |
252913252 |
8 |
FLAT WASHER |
||
8 |
252913253 |
8 |
PHILLIPS SMALL PAN HEAD SCREW |
||
9 |
252913246 |
1 |
LOWER LFT SHELL |
||
10 |
252913250 |
1 |
SQUARE GROMMET FOR SWITCH OUTLET HOLE |
||
11 |
252913237 |
1 |
BASEPLATE RUBBER PLUG |
||
12 |
252913247 |
1 |
HEIGHT ADJUSTABLE AND TILTABLE STEERING GEAR |
||
13 |
800500207 |
1 |
BEARING 6003 |
GB/T276-1994 |
|
14 |
252913241 |
1 |
HEIGHT ADJUSTABLE AND TILTABLE CASING |
||
15 |
252913244 |
1 |
RIGHT LOWER HOUSING |
||
16 |
252913242 |
5 |
FLAT WASHER |
||
17 |
252913251 |
5 |
PHILLIPS PAN HEAD SCREW |
||
18 |
252913245 |
1 |
UPPER COVER |
||
19 |
252911971 |
1 |
RYOMA COMBINATION SWITCH |
||
20 |
800500193 |
1 |
BEARING 6004 |
GB/T276-1994 |
|

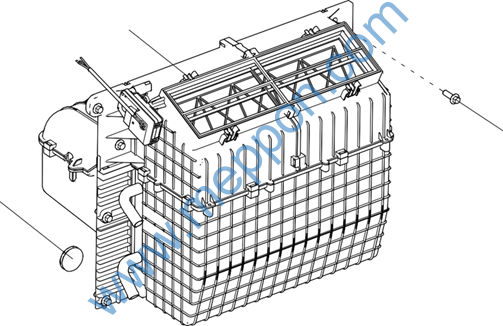

251811438 AIR CONDITIONING SYSTEM 251811519 WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
251811109 AIR-CONDITIONING ELECTRICAL GROUP |
2
3
1
4 |

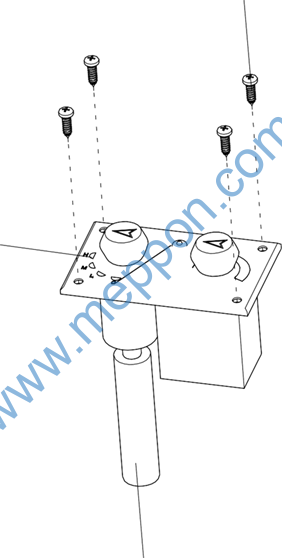

251811109 AIR-CONDITIONING ELECTRICAL GROUP 251811438 AIR CONDITIONING SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803595585 1 CONTROL PANEL |
2 227100142 4 SCREW ST4.2×16-C-H GB/T845-1985 |
3 803690708 1 CUTTING RINGΦ45 |
4 803596238 1 BODY HARNESS |
