XCMG LW550FN WHEEL LOADER PARTS MANUAL 35

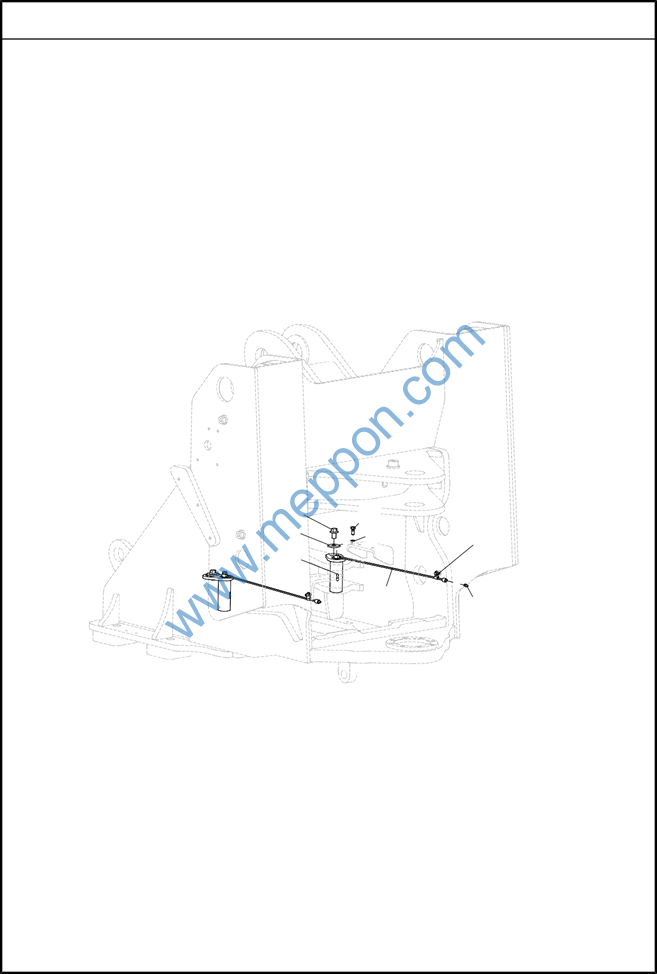

251811444 FRONT FRAME LUBRICATION PIPELINE 251811459 FRONT FRAME SYSTEM |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
801103215 |
3 |
OIL CUP M10×1 |
JB/T7940.1-1995 |
|
2 |
253805926 |
6 |
STRAIGHT JOINT M10×1-Φ8 |
||
3 |
251811467 |
1 |
LEFT BOOM LUBE STEEL PIPE |
||
4 |
251811466 |
1 |
TILT CYLINDER LUBE STEEL PIPE |
||
5 |
803199323 |
3 |
FERRULE Φ10 |
TJBC |
|
6 |
805047997 |
3 |
BOLT M8×12(DACROMET) |
GB/T16674.1-2004 |
|
7 |
251811468 |
1 |
RIGHT BOOM LUBE STEEL PIPE |
||
251808108 FIXED BOOM CYLINDER ASSY 251811459 FRONT FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251800309 2 BOOM CYLINDER – FRAME PIN |
2 253102301 2 SPACER |
3 805048032 2 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
4 801103215 2 OIL CUP M10×1 JB/T7940.1-1995 |

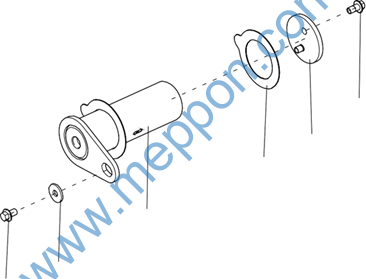

251811442 BOOM FRAME HINGE PIN ASSY |
6 5 4 3 2 1 |
251811442 BOOM FRAME HINGE PIN ASSY 251811459 FRONT FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048032 2 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
2 253102301 2 SPACER |
3 251800308 2 BOOM-FAME PIN |
4 269900194 8 ADJUSTING GASKET |
5 252907981 2 SEPARATE SHEET |
6 805047708 4 BOLT M16×30(DACROMET) GB/T16674.1-2004 |

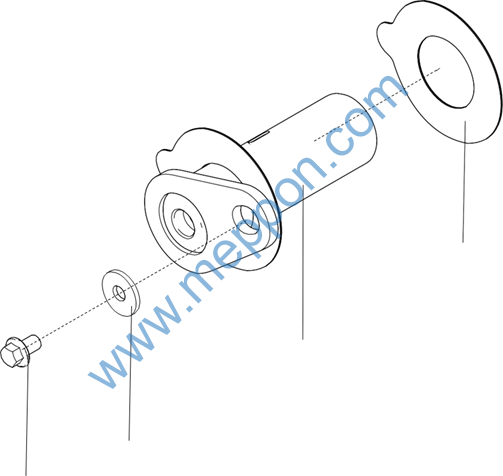

251811443 BUCKET CYLINDER FRAME HINGE PIN ASSY |
4
3
2 1 |
251811443 BUCKET CYLINDER FRAME HINGE PIN ASSY 251811459 FRONT FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048032 1 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
2 253102301 1 SPACER |
3 252100622 1 TIPPING BUCKET PIN |
4 269900193 4 ADJUSTING GASKET |
251810064 STEERING PIN & LUBRICATION GROUP
3 8
2 7 4, 5
1
6 9
251810064 STEERING PIN & LUBRICATION GROUP 251811459 FRONT FRAME SYSTEM |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
252112982 |
2 |
KING PIN |
||
2 |
253102301 |
2 |
SPACER |
||
3 |
805048032 |
2 |
BOLT M16×25 (DACROMET) |
GB/T16674.1-2004 |
|
4 |
803604600 |
2 |
WIRE CLIP |
6600906-A1 |
|
5 |
805004755 |
2 |
BOLT M8×16 (DACROMET) |
GB/T16674.1-2004 |
|
6 |
251804278 |
2 |
TUBE |
||
7 |
805301409 |
2 |
COMPOSITE SEALING HARD WASHER 10 |
Q/SC1294-2000 |
|
8 |
250200189 |
2 |
OIL FLOW BOLT |
||
9 |
801103215 |
2 |
OIL CUP M10×1 |
JB/T7940.1-1995 |
|

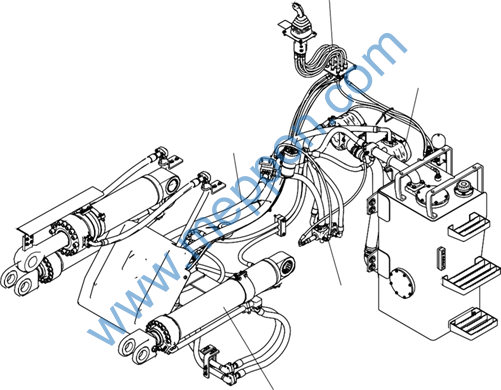

251811487 HYDRAULIC SYSTEM |
4
1
5
3
2 |
251811487 HYDRAULIC SYSTEM 251811519 WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
