XCMG LW550FN WHEEL LOADER PARTS MANUAL 34
803545523 LIGHT 251808933 REAR CHASSIS ELECTRICAL SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860134405 1 JYDJ008 WORKING LAMP BULB |

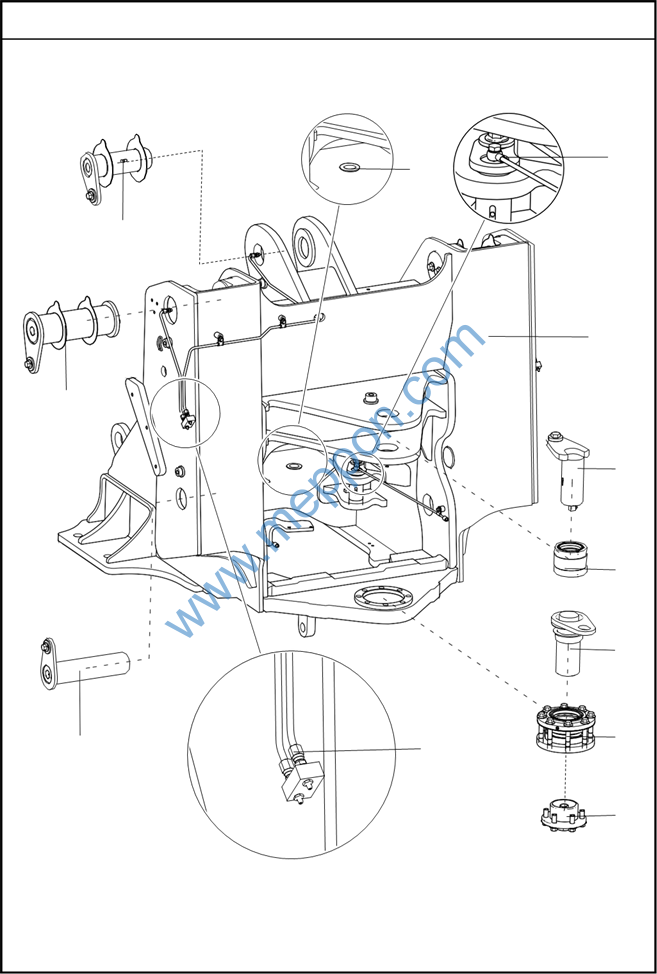

251811459 FRONT FRAME SYSTEM
10 9
8
1
7
2
3
2
6 5 4
2
251811459 FRONT FRAME SYSTEM 251811519 WHEEL LOADER |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
251811556 |
1 |
FRONT FRAMS |
||
2 |
251810066 |
1 |
FRONT/REAR FRAME CONNECTION ASSY |
||
3 |
252910985 |
1 |
FRONT FRAME UPPER HINGE HOLE ASSY |
||
4 |
251808111 |
1 |
FRONT CHASSIS LOWER HITCH GROUP |
||
5 |
251811444 |
1 |
FRONT FRAME LUBRICATION PIPELINE |
||
6 |
251808108 |
1 |
FIXED BOOM CYLINDER ASSY |
||
7 |
251811442 |
1 |
BOOM FRAME HINGE PIN ASSY |
||
8 |
251811443 |
1 |
BUCKET CYLINDER FRAME HINGE PIN ASSY |
||
9 |
251810064 |
1 |
STEERING PIN & LUBRICATION GROUP |
||
10 |
252110953 |
1 |
RUBBER JACKET |
||

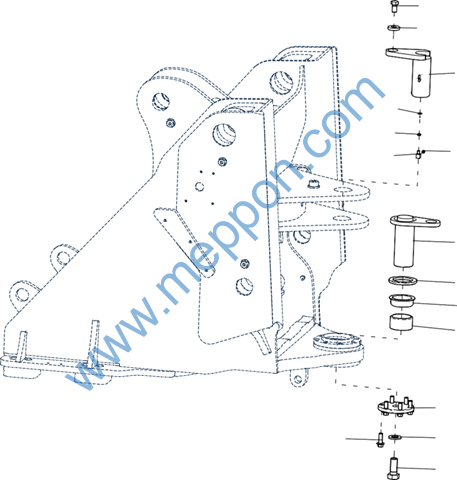

251810066 FRONT/REAR FRAME CONNECTION ASSY |
11 10 9 12 13 14 15
4 3 1 2
5 8 6 7 |
251810066 FRONT/REAR FRAME CONNECTION ASSY 251811459 FRONT FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252914582 1 UPPER BUSHING |
2 252900352 1 LOWER BUSHING |
3 251400422 1 WASHER |
4 252903797 1 LOWER ARTICULATED HINGE PIN |
5 252903800 1 MOUNTING PLATE |
6 805338301 1 WASHER 30 (DACROMET) GB/T1230-2006 |
7 252903801 1 SLEEVE,SCREW,&NUT SUB-ASSY METRIC |
8 805047263 6 BOLT M16×45(DACROMET) GB/T16674.1-2004 |
9 252900390 1 UPPER ARTICULATED HINGE PIN |
10 250400150 1 WASHER |
11 805047660 1 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M20×35 GB/T5783-2000 |
12 805301409 1 COMPOSITE SEALING HARD WASHER 10 Q/SC1294-2000 |
13 805200165 1 NUT M6 GB/T5649-1985 |
14 251804416 1 CASCADE ELBOW |
15 801103215 1 OIL CUP M10×1 JB/T7940.1-1995 |

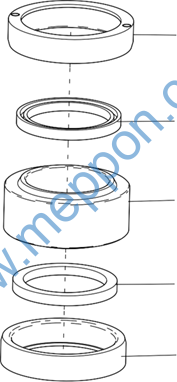

252910985 FRONT FRAME UPPER HINGE HOLE ASSY |
1
2
3
2
1 |
252910985 FRONT FRAME UPPER HINGE HOLE ASSY 251811459 FRONT FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252900754 2 BEARING RETAINER |
2 803164070 2 LIP-TYPE PACKING SEAL B80×100×10 GB/T9877-2008 |
3 800513999 1 OSCILLATING BEARING GE25ES GE80ES GB/T9163-2001 |

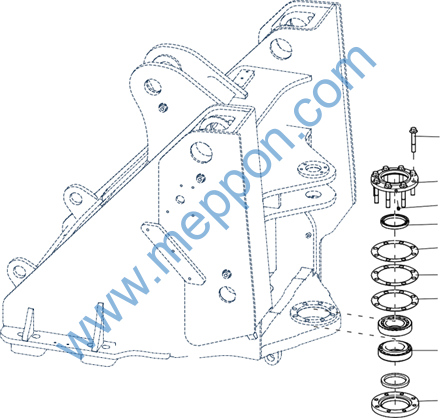

251808111 FRONT CHASSIS LOWER HITCH GROUP |
1 2 3 4 5 6 7 8 9 |
251808111 FRONT CHASSIS LOWER HITCH GROUP 251811459 FRONT FRAME SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 805048040 8 BOLT M16×100 (DACROMET) GB/T16674.1-2004 |
2 252900354 1 UPPER BEARING CAP |
3 801103215 1 OIL CUP M10×1 JB/T7940.1-1995 |
4 803164083 2 LIP-TYPE PACKING SEAL B100×125×12 GB/T9877-2008 |
5 252914230 1 ADJUSTING GASKET |
6 252914229 1 ADJUSTING GASKET |
7 252914231 1 ADJUSTING GASKET |
8 800500278 2 BEARING 32217 GB/T297-1994 |
9 252900353 1 LOWER BEARING CAP |

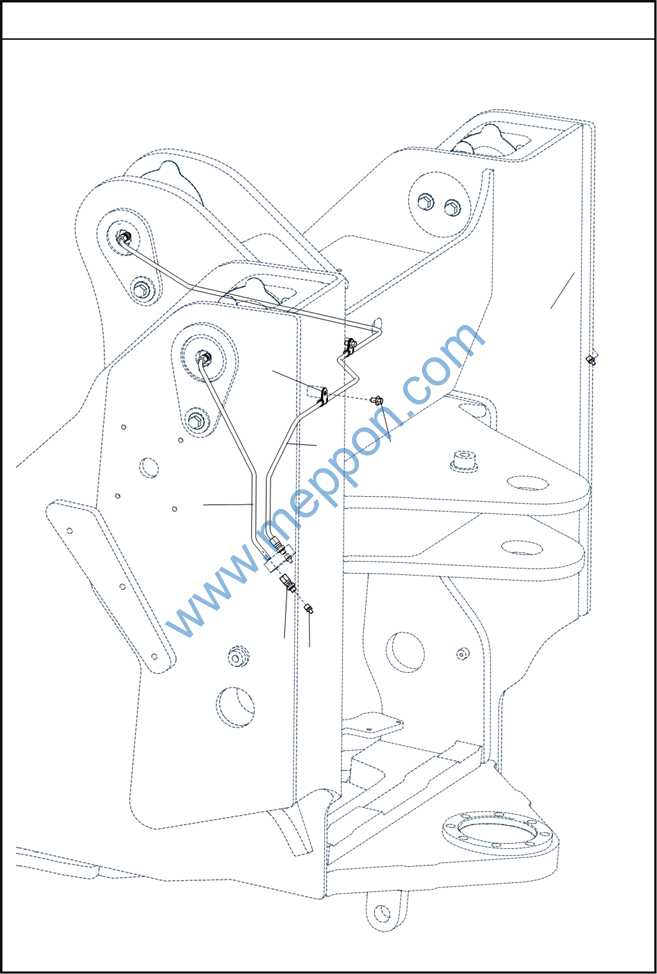

251811444 FRONT FRAME LUBRICATION PIPELINE
7
5
4 6
3
2 1
