XCMG LW550FN WHEEL LOADER PARTS MANUAL 39
251811405 OIL TANK 251811406 HYDRAULIC OIL TANK ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251811403 1 BODY OF THE OIL TANK |
2 251807994 1 LADDER |
3 252913563 1 COVER |
4 251808558 1 COVER |
5 252911768 1 COVER |
6 803164329 1 FILTER |
7 803401168 2 ORING164.69×3.53 260N552-90 |
8 803401148 1 ORING94.84×3.53 240N552-90 |
9 803166450 1 END CAP |
10 250200145 1 MAGNET |
11 805004756 20 BOLT M8×20 (DACROMET) GB/T16674.1-2004 |
12 805048016 2 BOLT M12×20 (DACROMET) GB/T16674.1-2004 |
251811479 WORKING HYDRAULIC SYSTEM (2) |
4 5 6
3 2 7 1 8
10
9 |
251811479 WORKING HYDRAULIC SYSTEM (2) 251811487 HYDRAULIC SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
2 803499352 1 HOSE ASSEMBLY |
4 803499355 1 HOSE ASSEMBLY |
6 251807879 2 HOSE ASSEMBLY |
7 803499353 2 HOSE ASSEMBLY |

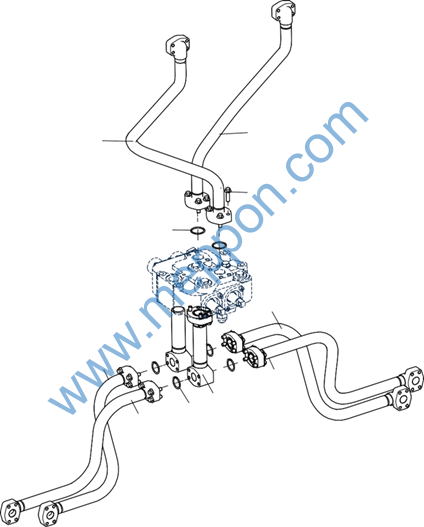

251808221 DISTRIBUTION VALVE STEEL PIPE ASSY |
1 2 3 4
10
5 9 6 7 8 |
251808221 DISTRIBUTION VALVE STEEL PIPE ASSY 251811479 WORKING HYDRAULIC SYSTEM (2) |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251808056 1 BUCKET CIRCUIT ROD CHAMBER STEEL PIPE |
2 251808054 1 BUCKET CIRCUIT RODLESS CHAMBER STEEL PIPE |
3 805048007 32 BOLT M10×35 GB/T16674.1-2004 |
4 803401130 4 ORING37.69×3.53 222N552-90 |
5 251807625 1 LEFT BOOM CIRCUIT RODLESS CHAMBER STEEL PIPE |
6 251807627 1 LEFT BOOM CIRCUIT ROD CHAMBER STEEL PIPE |
7 803401127 4 ORING32.92×3.53 219N552-90 |
8 251807632 2 DISTRIBUTION VALVE-LOWER BOOM CIRCUIT STEEL PIPE |
9 251807621 1 RIGHT BOOM CIRCUIT ROD CHAMBER STEEL PIPE |
10 251807623 1 RIGHT BOOM CIRCUIT RODLESS CHAMBER STEEL PIPE |

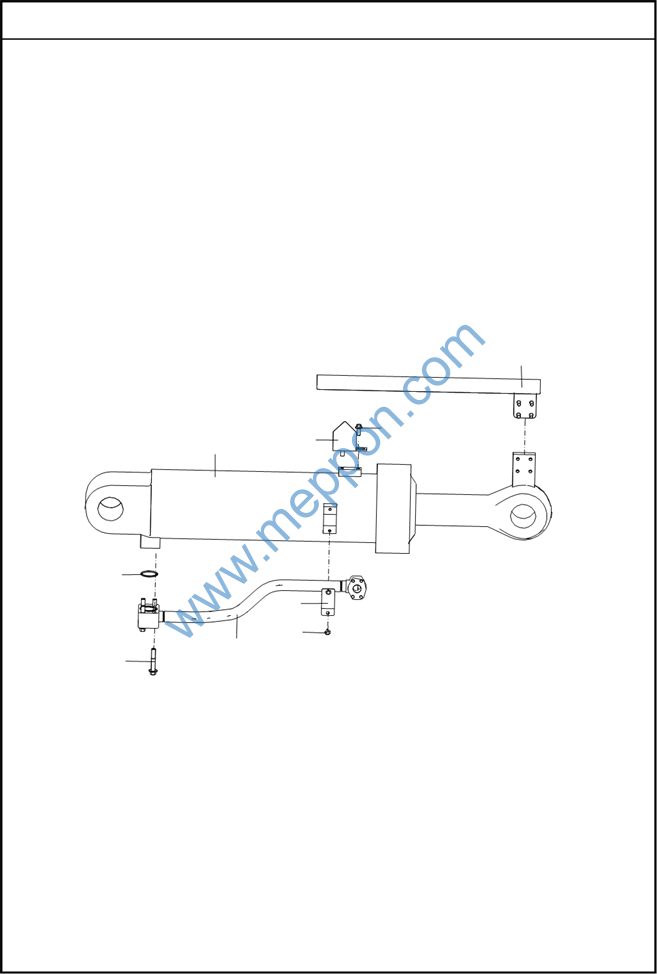

251808267 XGYG01-137BUCKET CYLINDER ASSY
1
4 3 2
5
8
9
6 7
251808267 XGYG01-137BUCKET CYLINDER ASSY 251811479 WORKING HYDRAULIC SYSTEM (2) |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
252900850 |
1 |
PROTECTIVE COVER |
||
2 |
805004763 |
6 |
BOLT M10×25(DACROMET) |
GB/T16674.1-2004 |
|
3 |
252900498 |
1 |
POINTER |
||
4 |
803004341 |
1 |
BUCKET CYLINDER |
||
5 |
803401133 |
1 |
ORING47.22×3.53 |
225N552-90 |
|
6 |
805048023 |
4 |
BOLT M12×70 |
GB/T16674.1-2004 |
|
7 |
252909532 |
1 |
BUCKET CYLINDER REAR CHAMBER STEEL PIPE |
||
8 |
252909611 |
1 |
DUMPER CYLINDER LARGE CAVITY STEEL TUBE PRESS |
||
9 |
805004755 |
2 |
BOLT M8×16 (DACROMET) |
GB/T16674.1-2004 |
|
803004341 BUCKET CYLINDER |
8 7 6 5 4 3 2 1 9 10 11 12 13 27 14 15 16 26 17 25
20 24 23 19
22 21 18 |
803004341 BUCKET CYLINDER 251808267 XGYG01-137BUCKET CYLINDER ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 910601071 1 BEARING |
2 910603483 1 PISTON POLE |
3 910604128 1 SEPARATE BUSH |
4 803300691 1 DUSTPROOF WASHER 100×114×8×11 |
5 803197192 2 SUPPORT RING 106×100×20 |
6 803485468 1 SEPARATE BUSH 100×120×3 |
7 803197189 1 SHAFT SEAL |
8 803433152 1 CUSHION RING |
9 910604116 1 SLEEVE GUIDE |
10 803196145 1 ORING 180×3.1 |
11 803195733 1 SEPARATE BUSH 171×180×2 |
12 803164063 1 ORING 180×5.7 |
13 803301279 2 ANTI-POLLUTION RING |
14 803199027 1 GRAY CIRLE 180×8.1 |
15 803197194 2 SUPPORT RING 180×174×15 |
16 803196408 2 SEPARATE BUSH 66×75×2 |
17 803197193 1 ORING 75×5.7 |
18 910603694 1 PISTON |
19 910604263 1 NUT |
20 805104506 2 SCREW M8×20 GB/T78-2007 |
21 910604273 1 PIPE CLAMP ASSYⅠ |
22 910604275 1 PIPE CLAMP ASSYⅡ |
23 910604146 1 CYLINDER |
24 910600541 1 BEARING |
25 805300023 16 WASHER 20 GB/T93-1987 |
26 805141352 14 SCREW M20×2×70 GB/T70.1-2008 |
27 805141244 2 SCREW M20×2×30 GB/T70.1-2008 |
INCLUD- IN- 910604117 1 SEALING PACKAGE G4,5,6,7,8,10,11,12,13- ,14,15,16,17 |
803078310 RIGHT BOOM CYLINDER 251811479 WORKING HYDRAULIC SYSTEM (2) |
No. PART NUMBER QTY NAME NOTE PAGE |
1 910603697 1 PISTON POLE |
2 805100300 16 SCREW M16×60 GB/T70.1-2008 |
3 805300011 16 GASKET 16 GB/T93-1987 |
4 910604111 1 SLEEVE GUIDE |
5 803196328 1 ORING 160×3.1 |
6 803197202 1 SEPARATE BUSH 153×162×2 |
7 803195721 1 ORING 160×5.7 |
8 910604129 1 SEPARATE BUSH |
9 803195324 1 DUSTPROOF WASHER 90×104×8×11 |
10 803197796 2 SUPPORT RING 95×90×20 |
11 803197183 1 SHAFT SEAL |
12 803197184 1 CUSHION RING |
13 803303520 1 ANTI-POLLUTION RING 152×160×6.2 |
14 803197702 1 GRAY CIRLE 160×8.1 |
15 803197186 2 SUPPORT RING 160×154×15 |
16 803307612 1 O-RING 100×5.7 |
17 910603696 1 PISTON |
18 805104478 2 SCREW M12×20 GB/T78-2007 |
19 926120915 1 OIL PIPE ASSYI |
20 910604283 1 PIPE CLAMP ASSY |
21 926111642 1 OIL PIPE ASSYⅡ |
22 805100505 8 SCREW M10×35 GB/T70.1-2008 |
23 805300014 8 SPRING WASHER 10 GB/T93-1987 |
24 803452363 1 O-RING 2-219 |
25 910601167 1 BEARING |
26 910604010 1 CYLINDER |
INCLUDING5、6、7、 910604114 1 SEALING PACKAGE 9、10、11、12、13、 14、15、16、24 |
