XCMG LW550FN WHEEL LOADER PARTS MANUAL 38

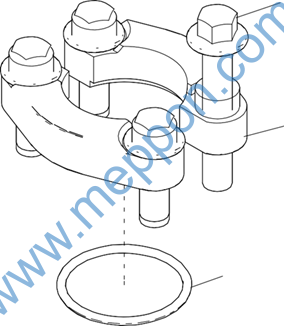

252911076 FLANGE |
2
1
3 |
252911076 FLANGE 252914539 WORKING PUMP OIL SUCTION STEEL PIPE ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803164240 1 FLANGE |
2 805048017 4 BOLT M12×35 (DACROMET) GB/T16674.1-2004 |
3 803401133 1 ORING47.22×3.53 225N552-90 |

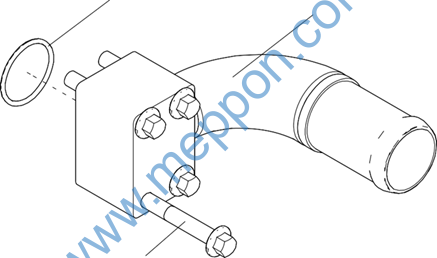

251808549 WORKING PUMP OIL SUCTION STEEL PIPE ASSY |
3 1
2 |
251808549 WORKING PUMP OIL SUCTION STEEL PIPE ASSY 251811593 WORKING HYDRAULIC SYSTEM (1) |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251808545 1 PUMP OIL SUCTION STEEL PIPE |
2 805048024 4 BOLT M12×80(DACROMET) GB/T16674.1-2004 |
3 803401133 1 ORING47.22×3.53 225N552-90 |
251811447 OIL SUCTION HOSE ASSY 251811593 WORKING HYDRAULIC SYSTEM (1) |
No. PART NUMBER QTY NAME NOTE PAGE |
1 801902715 4 HOSE CLAMP B52-76 QC/T619-1999 |
2 822140382 1 NBR |

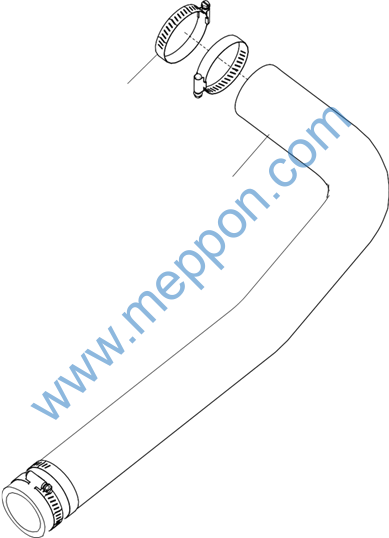

251808553 WORKING PUMP OIL SUCTION HOSE ASSY |
2
1 |
251808553 WORKING PUMP OIL SUCTION HOSE ASSY 251811593 WORKING HYDRAULIC SYSTEM (1) |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251808544 1 STEERING PUMP OIL SUCTION HOSE |
2 801902715 4 HOSE CLAMP B52-76 QC/T619-1999 |
251811406 HYDRAULIC OIL TANK ASSEMBLY |
4 3
1 2 |
251811406 HYDRAULIC OIL TANK ASSEMBLY 251811593 WORKING HYDRAULIC SYSTEM (1) |
No. PART NUMBER QTY NAME NOTE PAGE |
2 803164214 1 LIQUID LEVEL METER |
3 803164217 1 OIL FILLER FILTER |
4 805047997 4 BOLT M8×12(DACROMET) GB/T16674.1-2004 |
251811405 OIL TANK |
11 3 7 6
1
2 7 12 4 10 11 8 11 5 9 |
