XCMG LW550FN WHEEL LOADER PARTS MANUAL 44
251808043 TWO LINKED STEEL PIPE FIXING ASSY |
3 1
4 2 |

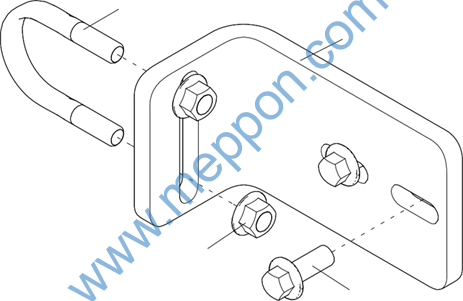

251808043 TWO LINKED STEEL PIPE FIXING ASSY 251811537 ARTICULATED PIPELINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 251808044 1 BRACKET |
2 805004763 2 BOLT M10×25(DACROMET) GB/T16674.1-2004 |
3 252908091 1 U-BOLT |
4 805238533 2 NUT 10 GB/T6177.1-2000 |
251811523 OIL RETURN BLOCK ASSY 251811537 ARTICULATED PIPELINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 253805708 1 HYDRAULIC FITTING BLOCK |
2 805047363 2 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M12×130 GB/T5783-2000 |
3 805139925 1 SCREW M10×20(DACROMET) GB/T70.1-2008 |
252911080 FLANGE |
3
1
2 |

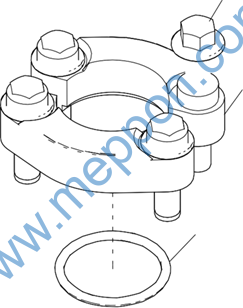

252911080 FLANGE 251811523 OIL RETURN BLOCK ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803164828 1 FLANGE |
2 803401130 1 ORING37.69×3.53 222N552-90 |
3 805048007 4 BOLT M10×35 GB/T16674.1-2004 |
252910841 WORK LINK SYSTEM |
1 21 16 22 23 24 2 3
10 11 12 13 15 18 19 20
17 14 4
5 6 7 8 9 |

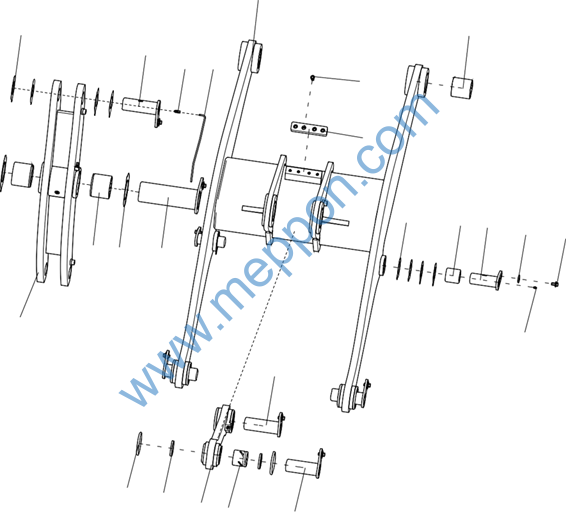

252910841 WORK LINK SYSTEM 251811519 WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252916400 1 BOOM |
2 252112051 2 AXIS COVER |
3 805100202 4 SCREW M16×30 GB/T70.1-2008 |
4 252112904 1 BOOM UNLOADING LIMIT BLOCK I |
5 252100390 2 AXIS COVER |
6 252101316 8 ADJUSTING GASKET |
7 250400158 2 BOOM CYLINDER PIN |
8 801103215 8 OIL CUP M10×1 JB/T7940.1-1995 |
9 251806004 1 ROCKER ARM-PULL ROD PIN |
10 252112100 3 PIN |
11 252112094 4 AXIS COVER |
12 803164070 8 LIP-TYPE PACKING SEAL B80×100×10 GB/T9877-2008 |
13 252100394 8 O-RING |
14 252916398 1 BAR |
15 252915079 1 ROCKER ARM |
16 252112095 2 ROCKER ARM BEAM BUSHING |
17 269900195 2 ADJUSTING GASKET |
18 251806002 1 PIN |
19 253102301 8 SPACER |
20 805048032 8 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
21 252100419 1 PIN |
22 269900193 4 ADJUSTING GASKET |
23 253203566 1 OIL PIPE |
24 803604578 2 CABLE TIE 3700910 |
