XCMG ZL50GN WHEEL LOADER PARTS MANUAL 11
250200750 ADJUSTING GASKET 272200615 FOUTH AXLE ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 250200117 1 ZL40A.30.5-33X1 ADJUSTING GASKET0.5 |
2 250200118 1 ZL40A.30.5-33X2 ADJUSTING GASKET0.8 |
3 250200119 1 ZL40A.30.5-33X3 ADJUSTING GASKET0.3 |
250202029 OIL SUMP ASSEMBLY |
4
3
2 1 |
250202029 OIL SUMP ASSEMBLY 272200165 TRANSMISSION ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803100382 1 SCREW PLUG M22×1.5 JB/T1000-1977 |
2 805300032 1 WASHER 22 JB/T982-1977 |
3 250202030 1 OIL SUMP BODY |
4 250202031 1 FILTER SCREEN BRACKET ASSEMBLY |
272200351 THE FIFTH AXLE ASSEMBLY |
17 16 15 14 13 12 11 10 9
8
7 6
5 4 3 2 1 |
272200351 THE FIFTH AXLE ASSEMBLY 272200165 TRANSMISSION ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 272200176 2 WASHER |
3 803164062 4 ORING130×5.7 FB1235-1976 |
4 250200689 1 AXIS COVER |
5 272200140 1 DUST COVER |
6 800500196 2 BEARING 6312 GB/T276-1994 |
7 250200430 1 OUTPUT SHAFT GEAR |
8 272200354 1 OUTPUT SHAFT |
9 272200353 1 SEPARATE BUSH |
10 800511302 1 BEARING 6410 GB/T276-1994 |
11 805400024 2 SEPARATE BUSH 130 GB/T893.1-1986 |
12 801101745 2 OIL SEAL |
13 801101722 2 LIP-TYPE PACKING SEAL B70×95×10 GB/T9877-2008 |
14 272200138 2 SEAL SEAT |
15 272200179 1 FLANGE |
16 250200687 1 SEAL RING |
17 272200177 2 NUT |

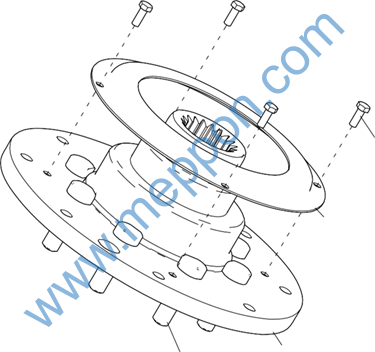

272200171 FLANGE |
4
3
2 1 |
272200171 FLANGE 272200351 THE FIFTH AXLE ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252101240 1 FLANGE |
2 252101238 8 CONNECTING BOLT |
3 272200169 1 BAFFLE-OIL |
4 805046481 4 BOLT M6×16(DACROMET) GB/T5783-2000 |

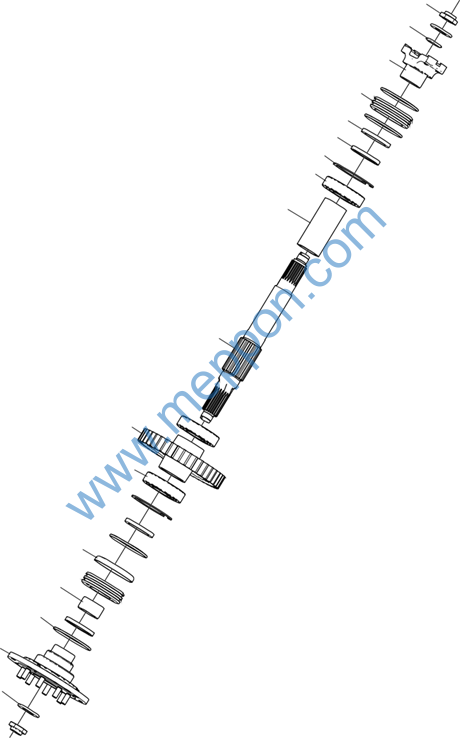

272200727 FOUTH AXLE ASSEMBLY |
17 16 15 13 14
12 11 10 9 8 7
18 19 6 5 4
3 20 21 2
1 22 |
272200727 FOUTH AXLE ASSEMBLY 272200165 TRANSMISSION ASSEMBLY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 800511306 1 BEARING 6022 GB/T276-1994 |
2 272200726 1 COMPRESSED DISC FOR DIRECT GEAR |
3 272200144 1 DIRECT GEAR SHAFT |
4 272200145 1 RING GEAR FOR 2ND GEAR |
5 250200521 2 DRIVE PLATE FOR 2ND GEAR |
6 250200522 2 DRIVEN PLATE FOR 2ND GEAR |
7 272200567 1 DIRECT PISTON |
8 250200349 1 DISC SPRING |
9 272200832 1 II GEAR SEALING RING |
10 250200526 1 ROTATING SEAL |
11 272200568 1 CYLINDER FOR DIRECT GEAR |
12 272200146 6 GUIDE PIN |
13 272200149 1 OUTPUT GEAR FOR DIRECT GEAR |
14 805050996 12 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M12×1.25×100 GB/T5785-2000 |
15 800500196 1 BEARING 6312 GB/T276-1994 |
16 250200813 1 ADJUSTING GASKET |
17 250200525 1 ROTATING SEAL |
18 805400076 1 SEPARATE BUSH 65 GB/T894.1-1986 |
19 800514015 1 BEARING 6204 GB/T276-1994 |
20 805338378 12 WASHER 10 GB/T93-1987 |
21 805046472 12 BOLT M10×20(DACROMET) GB/T5783-2000 |
22 250200361 6 LOCK WASHER |
272200560 1 FOUTH AXLE ASSEMBLY NOT INCLUDING10,16 |
250202028 CURVED HANDLE BRAKE |
1 |
