XCMG ZL50GN WHEEL LOADER PARTS MANUAL 28

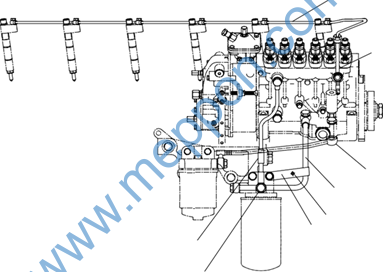

860523202 FILTER 800152539 ENGINE |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
860522778 |
1 |
SCREW |
||
2 |
860522779 |
2 |
SEALING PAD A CLASS |
||
3 |
860522780 |
1 |
HEXAGON BOLT |
||
4 |
860522781 |
2 |
SCREW |
||
5 |
860523029 |
2 |
SEALING PAD A CLASS |
||
6 |
860523030 |
1 |
FILTER |
||
7 |
860137434 |
1 |
FILTER PART |
||
8 |
860125122 |
1 |
FILTER SEAT PART |
||
9 |
860157921 |
1 |
CUMMINS FILTRATION |
||
10 |
860119756 |
1 |
FUEL STRAINER ELEMENT |
||
11 |
800150304 |
1 |
WASHER |
||
12 |
860523031 |
2 |
HEXAGON HEAD SCREW PLUG |
||
13 |
860137197 |
6 |
WASHER |
||
14 |
860168248 |
2 |
ARTICULATED BOLT |
||
860523203 PIPE PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137649 1 WELDING PART |
2 860137653 1 WELDING PART |
3 860137652 1 PIPE PART |
4 860137651 1 PIPE PART |
5 860137650 1 FUEL INJECTION PUMP INLET PIPE |
6 860137357 1 WIRES |
7 860137358 1 TYPE I HEXAGON NUT |
8 800150439 1 SPRING WASHER |
9 860137359 2 SEALING PAD |
10 860137654 1 PIPE CLIP |
11 800150234 2 ARTICULATED BOLT |
12 800150356 4 WASHER |

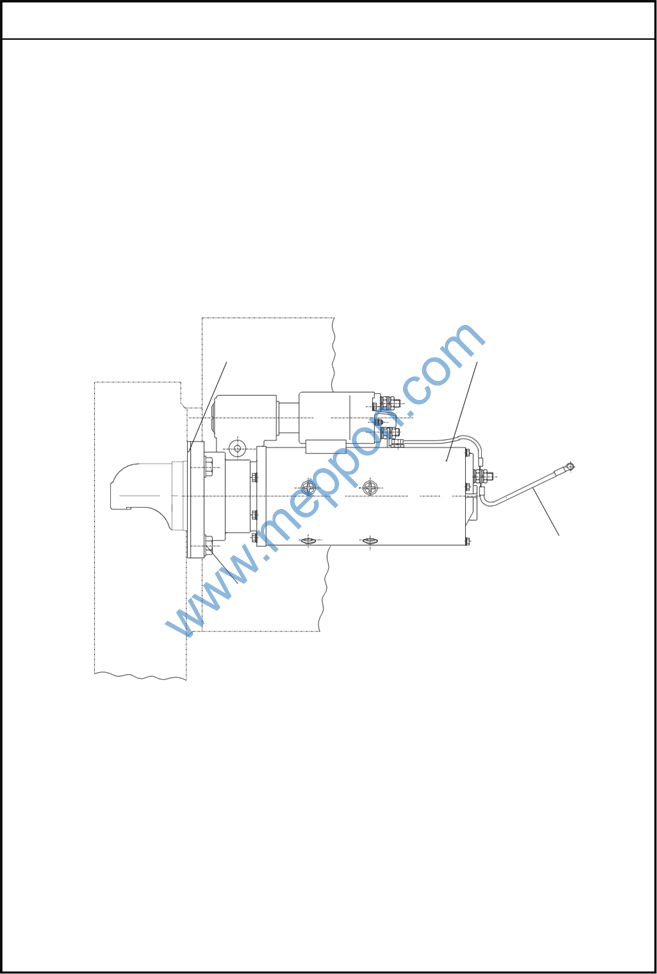

860523204 MOTOR PART
1 2
3
4 ,5
860523204 MOTOR PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137440 1 SPACER |
2 860134770 1 MOTOR STARTING |
3 860137439 1 WIRE PART |
4 860168249 3 BOLT |
5 860168250 3 SEALING PAD A CLASS |

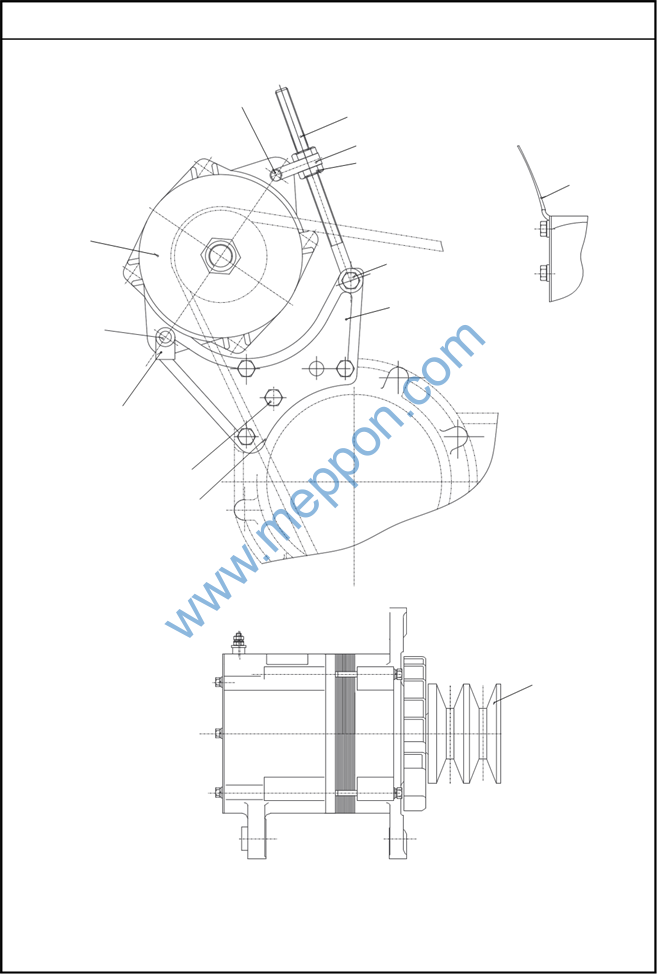

860523205 GENERATOR
7,12 9
10
11
14
8
6,7
7,12
13
5
2,3,4
1,2 ,3
15
860523205 GENERATOR 800152539 ENGINE |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
860137235 |
3 |
HEXAGON FLANGE LOCKING NUT |
||
2 |
860137236 |
4 |
TYPE I HEXAGON NUT |
||
3 |
860137529 |
4 |
FLAT WASHER |
||
4 |
860137526 |
1 |
HEXAGON FLANGE BOLT |
||
5 |
860137527 |
1 |
NUT PART |
||
6 |
860137528 |
1 |
HEXAGON BOLT |
||
7 |
860137237 |
3 |
FLAT WASHER |
||
8 |
860134899 |
1 |
ALTERNATOR |
||
9 |
860168251 |
1 |
ADJUSTMENT LEVER |
||
10 |
860137243 |
1 |
SLIDE BLOCK |
||
11 |
860137531 |
2 |
TYPE I HEXAGON NUT |
||
12 |
860137532 |
2 |
HEXAGON FLANGE BOLT |
||
13 |
860137533 |
1 |
ALTERNATOR BRACKET |
||
14 |
860137246 |
1 |
WIRE PART |
||
15 |
860137297 |
1 |
BELT WHEEL |
||

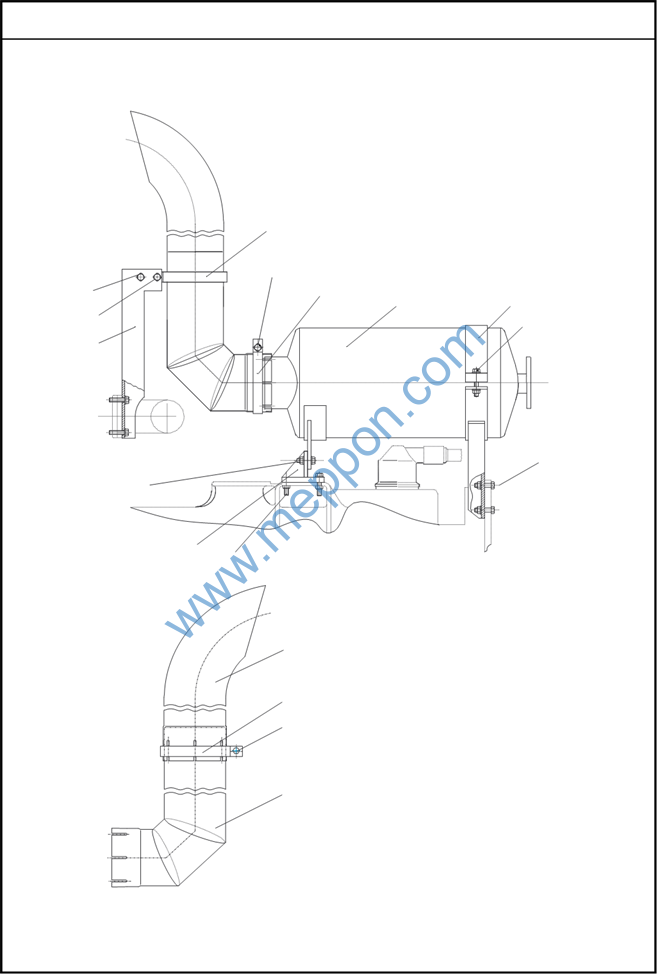

860523206 MUFFLER ASSY
2 , 3
3 , 4 ,15
1
5
3 , 4 ,15
6 7 8
3, 9
3 ,14
10,11
13 3 ,12
18
6
4 ,15,17
16
860523206 MUFFLER ASSY 800152539 ENGINE |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
860121349 |
1 |
MUFFLER BRACKET WELDING PARTS |
||
2 |
860508951 |
1 |
HEXAGON FLANGE BOLT |
||
3 |
800164560 |
11 |
HEXAGON FLANGE NUT |
||
4 |
860522782 |
4 |
SCREW |
||
5 |
860137425 |
1 |
HOOP |
||
6 |
860137426 |
2 |
HOOP |
||
7 |
860168252 |
1 |
SILENCER PART |
||
8 |
860137427 |
1 |
FIX RIM |
||
9 |
860523207 |
2 |
HEXAGON FLANGE BOLT |
||
10 |
860523208 |
4 |
HEXAGON FLANGE NUT |
||
11 |
860523209 |
4 |
HEXAGON FLANGE BOLT |
||
12 |
800164556 |
4 |
HEXAGON FLANGE BOLT |
||
13 |
860137432 |
1 |
WELDING PART |
||
14 |
860523210 |
2 |
HEXAGON FLANGE BOLT |
||
15 |
860522779 |
4 |
SEALING PAD A CLASS |
||
16 |
860124349 |
1 |
EXHAUST PIPE |
||
17 |
860523211 |
1 |
NUT |
||
18 |
860137670 |
1 |
TUBE |
||

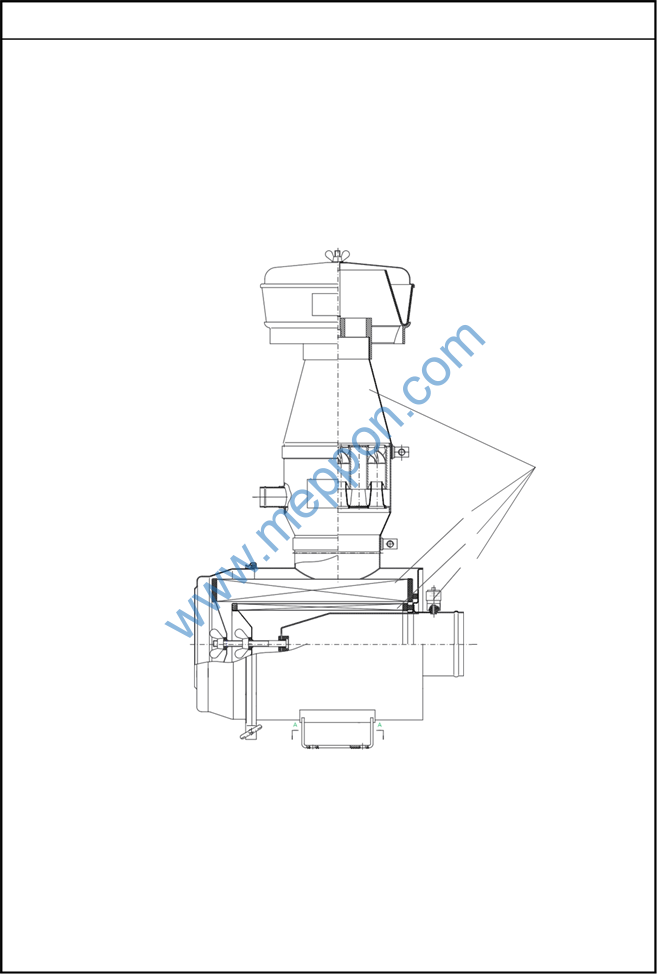

860523212 FILTER PART
1
3
2
4
