XCMG ZL50GN WHEEL LOADER PARTS MANUAL 27
860523198 THERMOSTAT ASSY 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860117356 1 THERMOLATOR |
2 860137615 1 SPACER |
3 860522777 1 DISCHARGING TUBE |
4 860137616 4 HEXAGON FLANGE BOLT |
5 860137617 1 RELEASE VALVE PART |
, 28 29 17,18,19,20,21 22 23,24 25 34 16 , 24 10,26,27, 37 9 1 18,19,20 3 ,4 ,5
17, 21
30 7 36 2 8 6 16
14,15 10,11,121, 3 31,32,33 ,35 |

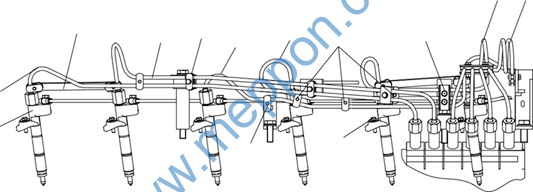

860523199 FUEL LINE ASSY 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860134898 6 FUEL INJECTOR SUBASSEMBLY |
2 860137636 1 HEXAGON FLANGE BOLT |
3 860137633 6 FUEL INJECTOR PRESSING PLATE |
4 860137634 6 HEXAGON BOLT |
5 800150342 6 SPHERICAL WASHER |
6 860137538 1 HEXAGON FLANGE BOLT |
7 800150163 1 HEXAGON FLANGE BOLT |
8 860137635 1 HEXAGON FLANGE BOLT |
9 860137621 1 HIGH PRESSURE TUBING UNIT (CYLINDER 6) |
10 860137625 4 SELF LOCK BOLT |
11 860137638 1 UPPER CLIP WELDED PARTS |
12 860137639 2 JAW LINER |
13 860137640 1 CLAMPING SHEET |
14 860137641 1 SUPPORT |
15 860137642 1 HEXAGON FLANGE NUT |
16 860137637 4 SELF LOCK BOLT |
17 860137380 2 STEEL BOARD |
18 860137382 4 CHUCK PART |
19 860137624 10 CHUCK |
20 860137629 7 SELF LOCK BOLT |
21 860137381 4 FLAT WASHER |
22 860137622 1 HIGH PRESSURE TUBING UNIT (CYLINDER 5) |
23 860137626 1 WELDING PART |
24 860137376 10 CHUCK |
25 860137627 1 HIGH PRESSURE TUBING UNIT (CYLINDER 4) |
26 860137644 2 JAW LINER |
27 860137630 1 WELDING PART |
28 860137632 1 HIGH PRESSURE TUBING UNIT (CYLINDER 2) |

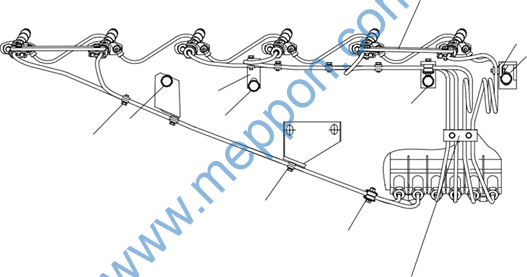

860523199 FUEL LINE ASSY |
, 28 29 17,18,19,20,21 22 23,24 25 34 16 , 24 10,26,27, 37 9 1 18,19,20 3 ,4 ,5
17, 21
30 7 36 2 8 6 16
14,15 10,11,121, 3 31,32,33 ,35 |
860523199 FUEL LINE ASSY 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
29 860137631 1 HIGH PRESSURE OIL PIPE COMPONENTS (CYLINDER 1) |
30 860137645 1 SUPPORT |
31 860137646 1 UPPER CLIP WELDED PARTS |
32 860137647 2 JAW LINER |
33 860137648 1 CLAMPING SHEET |
34 860137628 1 HIGH PRESSURE TUBING UNIT (CYLINDER 3) |
35 860137623 2 SELF LOCK BOLT |
36 860137384 1 BRACKET |
37 860137643 1 UPPER CLIP WELDED PARTS |

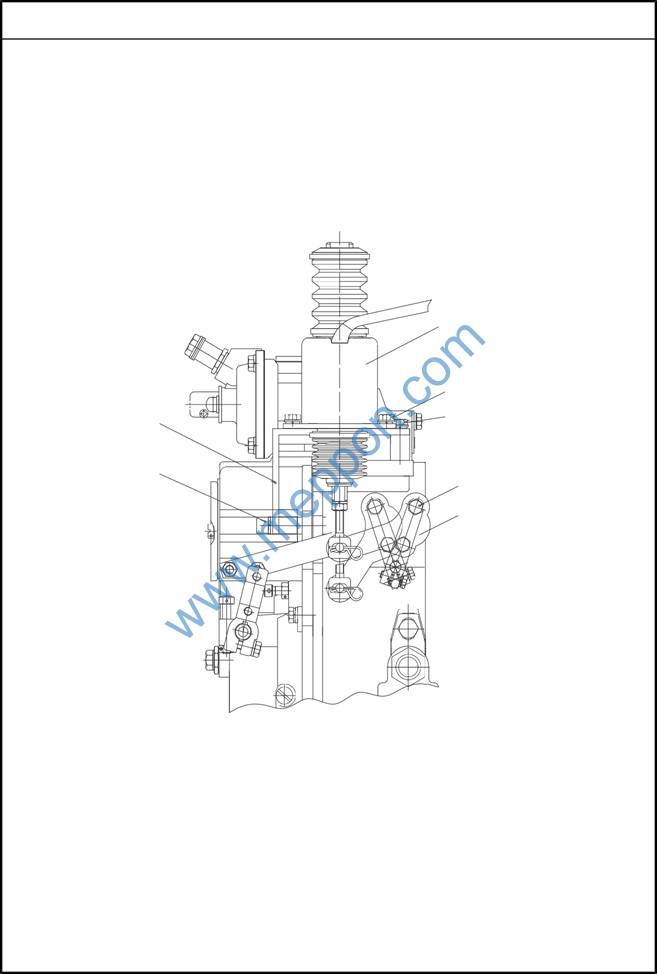

860523200 SPEEDER PART
1
860523200 SPEEDER PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137691 1 SPEEDER PART |

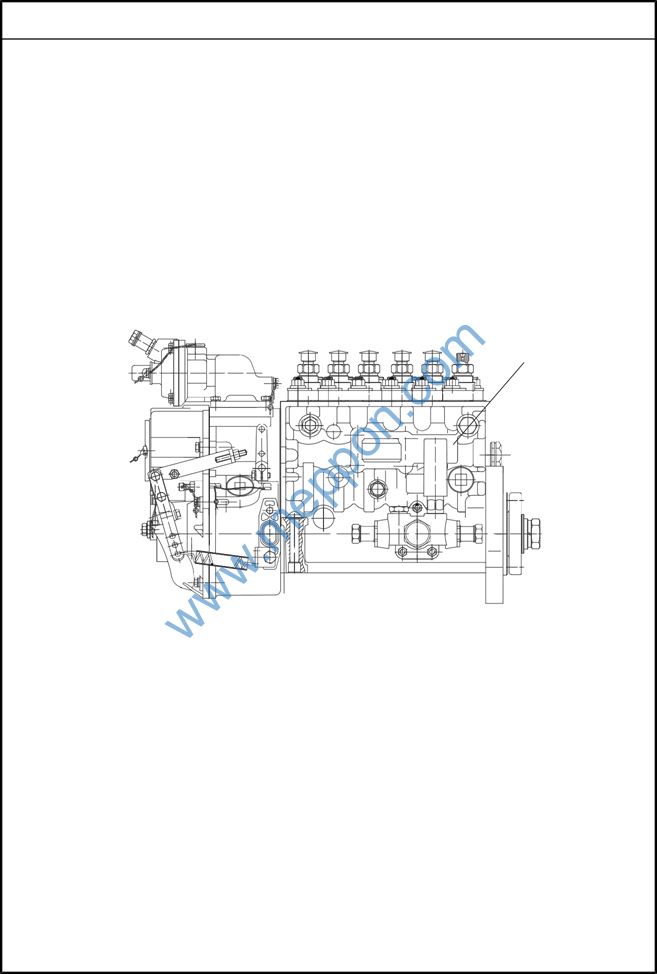

860523201 CUTTER PART
1
2 ,3 , 4
10 5
9 6, 7
8
860523201 CUTTER PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860113213 1 MAGNET |
2 860137389 2 HEXAGON BOLT |
3 860137390 9 SPRING WASHER |
4 860137391 9 FLAT WASHER |
5 860137655 2 HEXAGON BOLT |
6 860137656 2 HEXAGON BOLT |
7 860137394 2 TYPE I HEXAGON NUT |
8 860137395 1 RIVETING PART |
9 860137396 1 INNER-HEXAGON SCREW |
10 860137397 1 WELDING PART |

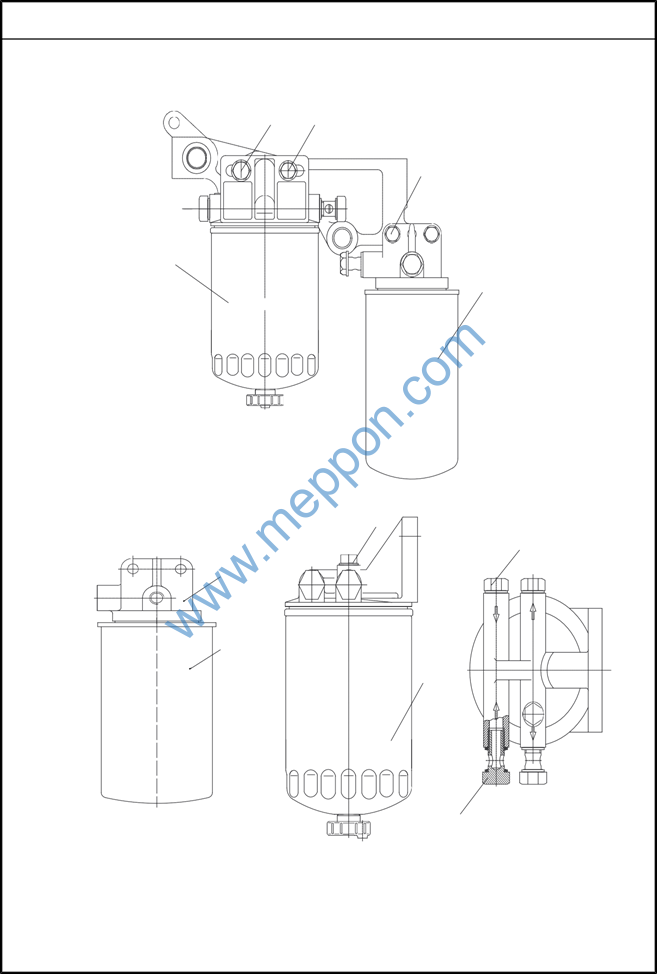

860523202 FILTER
1, 2 3
4,5
7
6
11
12 ,13
8
9
10
14
