XCMG ZL50GN WHEEL LOADER PARTS MANUAL 26
860523193 FILTER PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137573 1 HOOP |
2 860137579 1 HEXAGON FLANGE BOLT |
3 860137584 2 HEXAGON BOLT |
4 860136696 1 SPACER |
5 860109878 1 FILTER |
6 800150237 8 FLAT WASHER |
7 860545507 1 HEXAGON BOLT |
8 860545508 3 HEXAGON BOLT |
9 860136695 2 O-RING |
10 860137583 1 COVER |
11 860137582 1 SPACER |
12 860137575 2 TUBE CLIP |
13 860137306 4 PLUG SCREW |
14 860137310 1 PLUG SCREW |
15 860137577 1 PLUG SCREW |
16 860137574 1 WELDING PART |
17 860137522 2 HEXAGON FLANGE BOLT |
18 860522774 1 PLUG SCREW |
19 860522775 2 HEXAGON BOLT |
20 860137576 1 COOLER COVER |
21 860137578 1 ASSY PART OF FILTER HOLDER |
22 860137321 6 HEXAGON BOLT |
23 860137580 1 BOLT |
24 860136697 2 SPACER |
25 860137342 10 FLAT WASHER |
860523194 ENGINE OIL LINES GROUP |
1
10 12 7 9 11 17 5,6 ,8
4 2 13 3
16 14,19 15 17,18 |
860523194 ENGINE OIL LINES GROUP 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137327 6 PISTON COOLING NOZZLE |
2 860137598 1 HEXAGON FLANGE BOLT(HEAVY SERIES) |
3 860137228 1 BRACKET |
4 860137590 1 SPACER |
5 800150237 1 FLAT WASHER |
6 860137592 1 RING |
7 860137586 1 WELDING PART |
8 860137593 1 TYPE FEMAL |
9 860137326 1 CHUCK |
10 860137328 3 O-RING |
11 860137594 1 SPACER |
12 860137587 1 WELDING PART |
13 860137589 1 PIPE PART |
14 860137596 2 NYLON BASE |
15 860137591 1 SPACER |
16 860137588 1 WELDING PART |
17 860137595 3 HEXAGON BOLT |
18 860137599 1 LOCK WASHER |
19 860137597 2 SPACER |

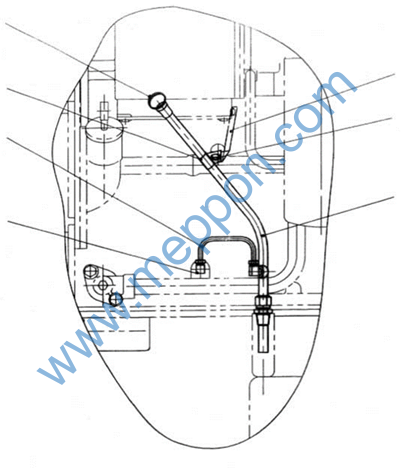

860523195 DIPSTICK PIPE SET 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137663 1 WELDING PART |
2 860137420 1 CHUCK |
3 860137664 1 BREATHER UNIT |
4 860137665 2 JOINT |
5 860137666 1 FIXING PLATE |
6 860137493 1 BRACKET CUSION |
7 860137570 1 TYPE I HEXAGON NUT |
8 800150237 2 FLAT WASHER |
9 860522776 1 WELDING PART |

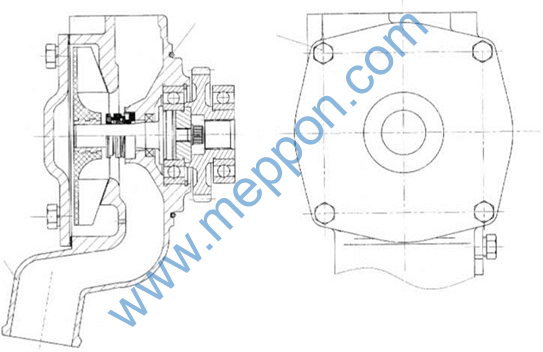

860523196 WATER PUMP ASSY |
2 3
1 |
860523196 WATER PUMP ASSY 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860118663 1 WATER PUMP SUBASSEMBLY |
2 860136698 1 O-RING |
3 860137362 2 SPRING WASHER |

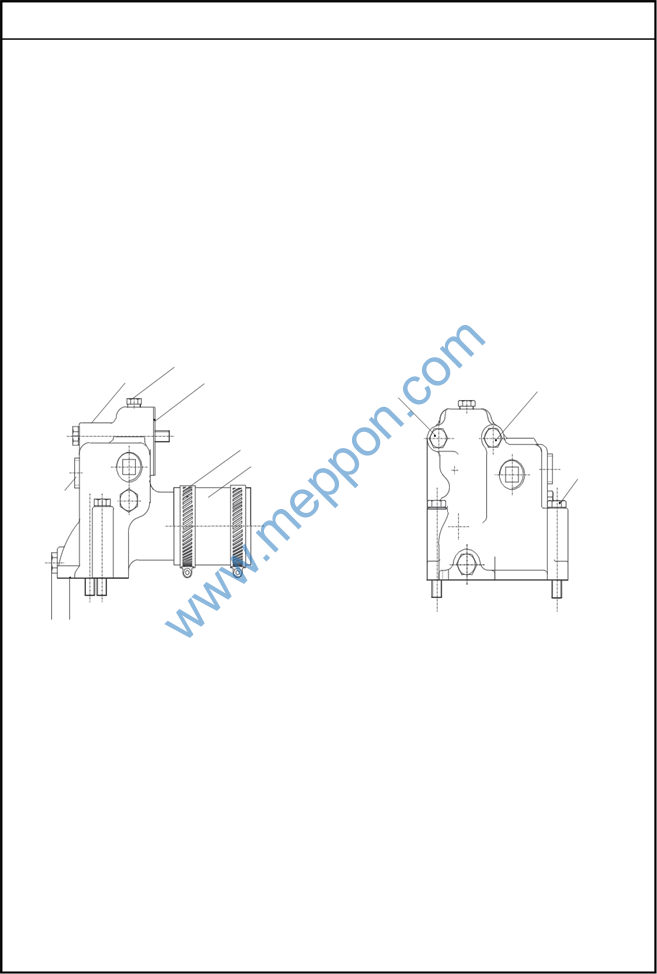

860523197 PIPE PART
11 13 1
2 3
8
7 4,5,6
10
12 9
860523197 PIPE PART 800152539 ENGINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 860137368 1 SPACER |
2 860137495 1 HEXAGON FLANGE BOLT |
3 860137619 1 SCREW |
4 860137562 2 HEXAGON FLANGE BOLT |
5 800150237 2 FLAT WASHER |
6 860137362 2 SPRING WASHER |
7 860137370 1 RUBBER |
8 860135368 2 PIPE HOOP |
9 860137369 1 SPACER |
10 860137310 3 PLUG SCREW |
11 860137618 1 BENDER |
12 860136670 2 PLUG SCREW |
13 860137577 1 PLUG SCREW |

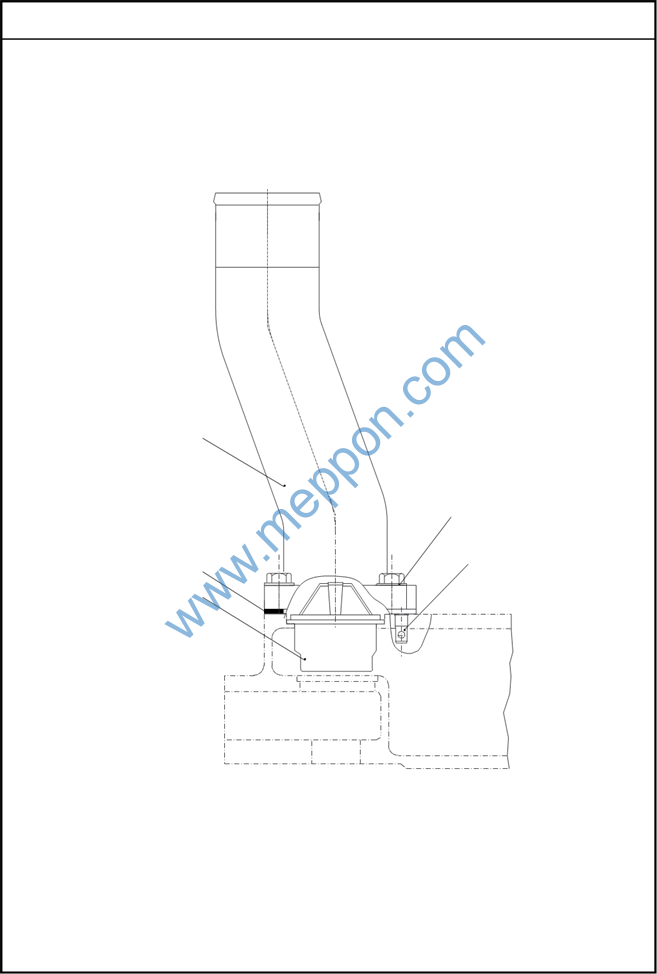

860523198 THERMOSTAT ASSY
3
4
2 5
1
