XCMG ZL50GN WHEEL LOADER PARTS MANUAL 55

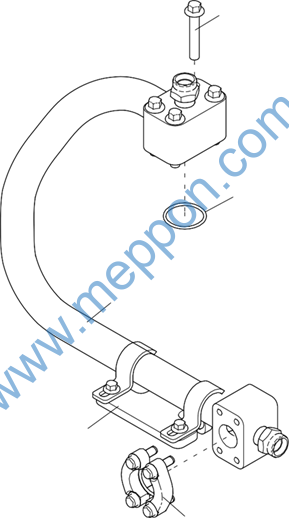

252909515 PIPE CLIP ASSEMBLY 252116539 ARTICULATED PIPELINE |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252113739 2 RUBBER PRESSING PLATE |
2 252909547 1 RETAINER FLEX-PLATE |
3 805002242 4 SCREW M10×110 GB/T901-1988 |
4 805200080 4 NUT M10 GB/T889.1-2000 |
253007886 DISTRIBUTION VALVE OIL RETURN STEEL PIPE ASSY |
5
4
1
2
3 |

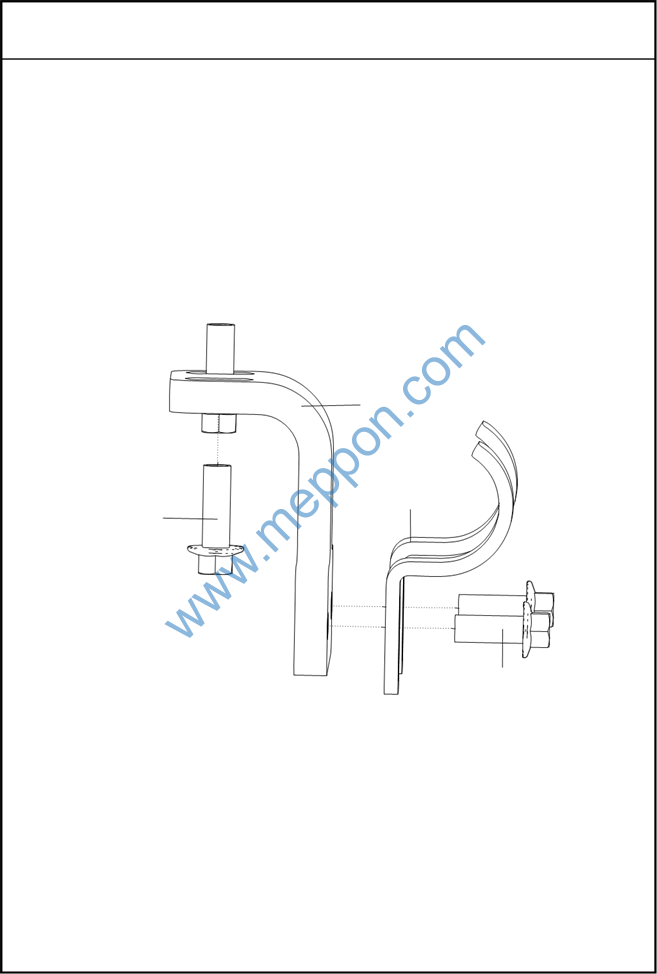

252909509 DISTRIBUTION VALVE RETURN OIL PIPE FIXED ASSEMBLY
1
2
4
3
252909509 DISTRIBUTION VALVE RETURN OIL PIPE FIXED ASSEMBLY 253007886 DISTRIBUTION VALVE OIL RETURN STEEL PIPE ASSY |
|||||
No. |
PART NUMBER |
QTY |
NAME |
NOTE |
PAGE |
1 |
253006343 |
1 |
DISTRIBUTION VALVE OIL RETURN PIPE SUPPORT PLATE |
||
2 |
252111220 |
2 |
RETAINER FLEX-PLATE |
||
3 |
805004763 |
2 |
BOLT M10×25(DACROMET) |
GB/T16674.1-2004 |
|
4 |
805048006 |
2 |
BOLT M10×30 |
GB/T16674.1-2004 |
|

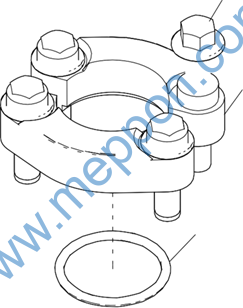

252911080 FLANGE |
3
1
2 |
252911080 FLANGE 252911981 STEERING PUMP OIL OUTLET BLOCK ASSY |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803164828 1 FLANGE |
2 803401130 1 ORING37.69×3.53 222N552-90 |
3 805048007 4 BOLT M10×35 GB/T16674.1-2004 |

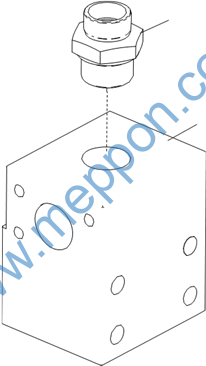

253008147 DISTRIBUTION VALVE OIL INLET BLOCK INSTALLATION ASSY |
4
3
1
2 |
253008147 DISTRIBUTION VALVE OIL INLET BLOCK INSTALLATION ASSY 252116539 ARTICULATED PIPELINE |
No. PART NUMBER QTY NAME NOTE PAGE |
2 805048027 4 SLEEVE,SCREW,&NUT SUB-ASSY METRIC M12×100 GB/T16674.1-2004 |
3 803401133 1 ORING47.22×3.53 225N552-90 |

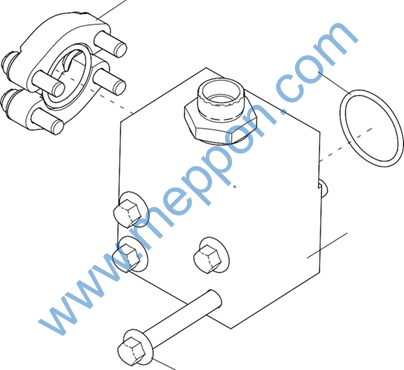

252115395 DISTRIBUTION VALVE OIL INLET BLOCK ASSY |
2
1 |
