XCMG ZL50GN WHEEL LOADER PARTS MANUAL 58
253007929 PRESSURE GAUGE ADAPTOR INSTALLATION ASSEMBLY 252116540 CENTRAL PRESSURE MEASUREMENT SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252110314 1 MOUNTING PLATE |
2 252110309 4 CONNECTOR |
3 805200047 4 NUT M16×1.5 GB/T6173-2000 |
4 803163524 4 SPLICE |
5 805004756 2 BOLT M8×20 (DACROMET) GB/T16674.1-2004 |

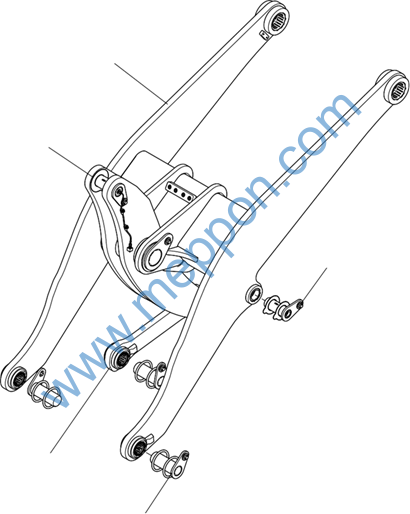

252120816 WORK LINK SYSTEM 252116885 50GNV(I) WHEEL LOADER |
No. PART NUMBER QTY NAME NOTE PAGE |

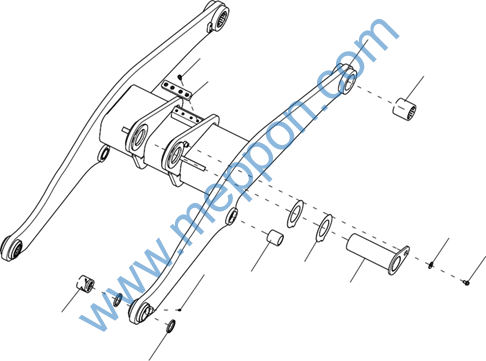

252120820 BOOM ASSY |
12 1 11 2
3 4 8 6 7 5 10 9 |
252120820 BOOM ASSY 252120816 WORK LINK SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 252120822 1 BOOM |
2 252112051 2 AXIS COVER |
3 253102301 1 SPACER |
4 805048032 1 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
5 251806002 1 PIN |
6 269900195 2 ADJUSTING GASKET |
7 252100390 2 AXIS COVER |
8 801103215 2 OIL CUP M10×1 JB/T7940.1-1995 |
9 803164070 4 LIP-TYPE PACKING SEAL B80×100×10 GB/T9877-2008 |
10 252112094 2 AXIS COVER |
11 252112904 1 BOOM UNLOADING LIMIT BLOCK I |
12 805100202 4 SCREW M16×30 GB/T70.1-2008 |

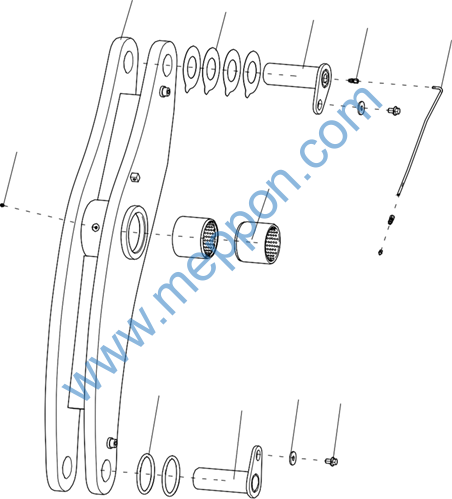

252915070 ROCKER ARM ASSY 252120816 WORK LINK SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 269900193 4 ADJUSTING GASKET |
2 252100419 1 PIN |
3 801103215 2 OIL CUP M10×1 JB/T7940.1-1995 |
4 252112095 2 ROCKER ARM BEAM BUSHING |
5 252915079 1 ROCKER ARM |
6 252100394 2 O-RING |
7 251806004 1 ROCKER ARM-PULL ROD PIN |
8 253102301 2 SPACER |
9 805048032 2 BOLT M16×25 (DACROMET) GB/T16674.1-2004 |
10 803163960 2 CONNECTOR BODY 6 ZINC PLATED GB/T5625.2-1985 |
11 803604578 2 CABLE TIE 3700910 |
12 253203566 1 OIL PIPE |
13 805004755 2 BOLT M8×16 (DACROMET) GB/T16674.1-2004 |

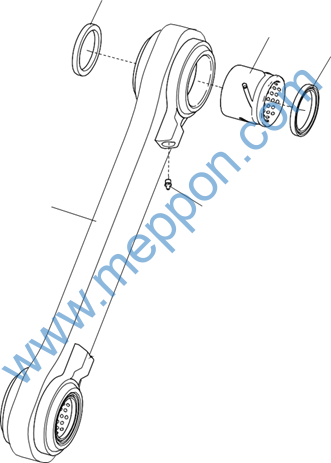

252911277 PULL ROD SUBASSEMBLY 252120816 WORK LINK SYSTEM |
No. PART NUMBER QTY NAME NOTE PAGE |
1 803164070 4 LIP-TYPE PACKING SEAL B80×100×10 GB/T9877-2008 |
2 252112094 2 AXIS COVER |
3 252916398 1 BAR |
4 801103215 2 OIL CUP M10×1 JB/T7940.1-1995 |

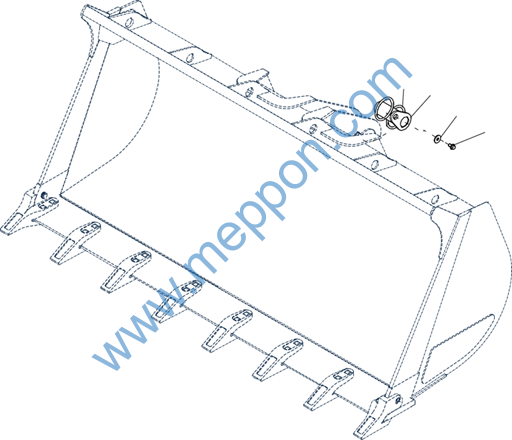

252911278 BUCKET CONNECTING ASSY |
4 3 2 1 |
