CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 04
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 Name |
称 |
数量 Qty |
|
1 |
03026BA002 |
6102B.03.26 |
曲轴螺母 |
Crankshaf unit |
1 |
|
2 |
03002BA005 |
6102.03.02 |
垫片 |
Gasket |
1 |
|
3 |
03010BA006 |
6102A.03.10-2A |
减震器结合部 |
Damper unit |
1 |
|
03037BA001 |
6102B.03.27 |
锥套 |
Tapper sleeve |
1 |
||
4 |
03003BA001 |
6102.03.03 |
挡油盘 |
Oil baffle |
1 |
|
5 |
03004BB001 |
6105.03.04 |
甩油盘 |
Oil thrower disk |
1 |
|
6 |
03005BA001 |
6102.03.05 |
曲轴齿轮 |
Crankshaft gear |
1 |
|
7 |
03029BA002 |
6102A.03.32 |
曲轴键 |
Crankshaf key |
1 |
|
8 |
03006BB001 |
6105.03.06-1 |
曲轴 |
Crankshaf |
1 |
|
9 |
C10106304 |
GB/T276-6304-Z |
滚动轴承 |
Bearing |
1 |
|
10 |
Q5211240 |
GB/T119-A12x40 |
圆柱销 |
Pin |
1 |
|
11 |
03020BA123 |
6102BG4-2.03.20 |
飞轮结合部 |
Flywheel unit |
1 |
|
12 |
03015BA002 |
6102G.03.15 |
锁片 |
Lock piece |
3 |
|
13 |
03007BA003 |
6102G3.03.07 |
飞轮螺栓 |
Flywheel bolt |
6 |

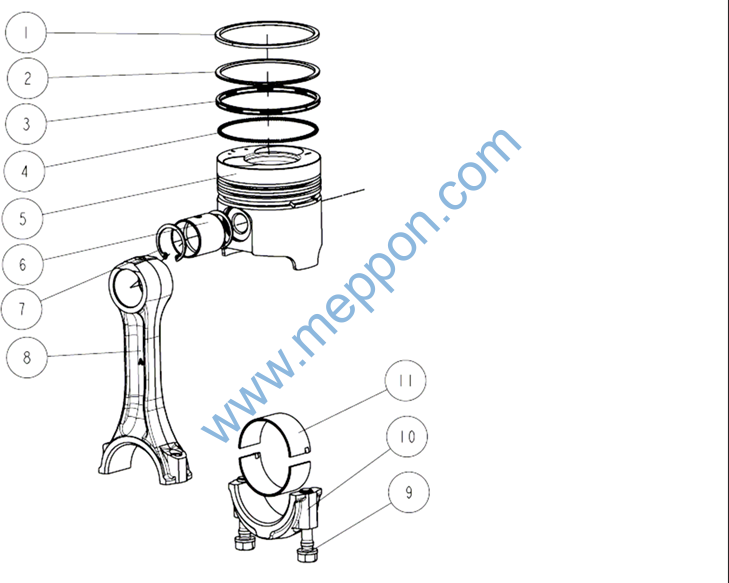

4、6102B.04.00-1 活塞连杆结合组
Piston Connecting Rod Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 |
称 Name |
数量 Qty |
1 |
04002BA003 |
6102.04.02-1C |
第一气环 |
Top piston ring |
1 |
2 |
04003BA001 |
6102.04.03C |
第二气环 |
2nd piston ring |
1 |
3 |
04004BA001 |
6102.04.04-1C |
油环 |
Oil piston ring |
1 |
4 |
04020BA001 |
6102.04.20 |
螺旋衬簧结合部 |
Helical lining spring unit |
1 |
5 |
04001BA002 |
6102B.04.01 |
活塞 |
Piston |
1 |
6 |
04007BA002 |
6102.04.07B |
活塞销 |
Piston pin |
1 |
7 |
04014BA001 |
6102.04.14 |
挡圈 |
Connecting rod bushing |
2 |
8 |
04010BA001 |
6102.04.10A |
连杆结合部 |
Connecting rod unit |
1 |
9 |
04011BA001 |
6102.04.11 |
连杆螺栓 |
Connecting rod bolt |
2 |
10 |
04009BA001 |
6102.04.09A |
连杆盖 |
Cheek ring |
1 |
11 |
04013BA003 |
6102.04.13C |
连杆轴瓦 |
Bearing shell |
2 |

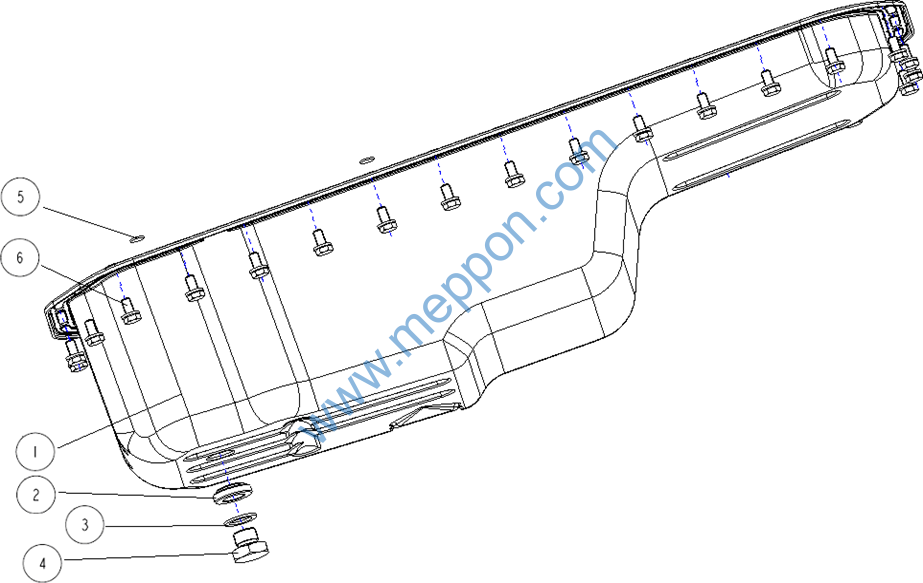

5、6102G1.05.00 油底壳结合组
Oil Sump Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 |
称 Name |
数量 Qty |
1 |
05001BA006 |
6102G1.05.01 |
油底壳 |
Oil sump |
1 |
2 |
05002BA001 |
6102.05.02 |
放油接头 |
Oil drain seat |
1 |
3 |
05003BA001 |
6102.05.03-1 |
垫圈 |
Washer |
1 |
4 |
05004BA001 |
6102.05.04-2 |
放油塞 |
Oil drain plug |
1 |
5 |
05009BA001 |
6102.05.09 |
永久磁铁片 |
Permanent magnet piece |
4 |
6 |
Q1400816 |
GB/T9074.14-M8x16 |
六角头螺栓和平垫组合件 |
Hexagon head bolt composite member |
32 |
6、6102.07.00-3 机油泵结合组
Oil Pump Assembly
