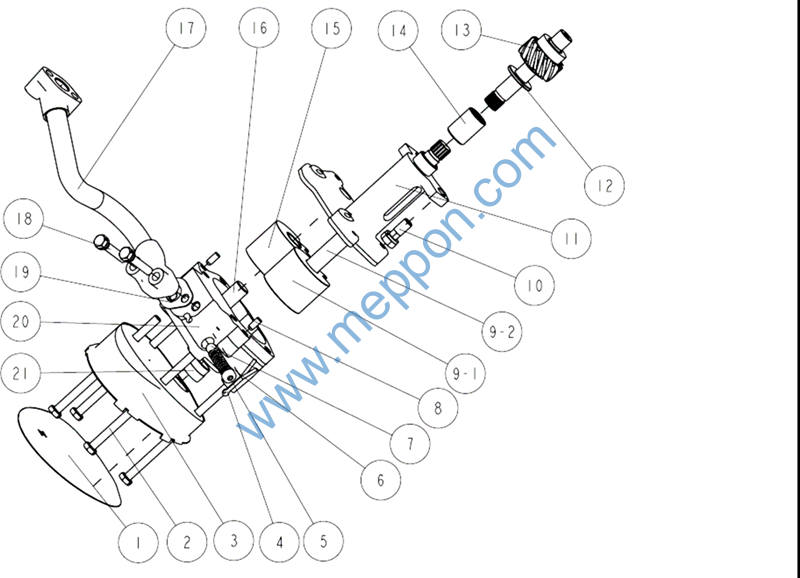

CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 05
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
|
1 |
07016BA001 |
6102.07.16 |
滤网 |
Filter screen |
1 |
2 |
Q150B0865 |
GB/T5782-M8X65 |
螺栓组合件 M8X65 |
Bolt unit M8X65 |
4 |
3 |
07015BA001 |
6102.17.15 |
集滤器壳 |
Filter housing |
1 |
4 |
Q5004036 |
GB/T91-1986 |
开口销 4X36 |
Cotter 4X36 |
1 |
5 |
07017BA001 |
6102.07.17 |
弹簧座 |
Spring seat |
1 |
6 |
07018BA001 |
6102.07.18 |
弹簧 |
Spring |
1 |
7 |
C102010 |
GB/T308-10 |
钢球 10 |
Spring ball 10 |
1 |
8 |
Q5210618 |
GB/T119-A6X18 |
销 A6X18 |
Pin A6X18 |
2 |
9 |
07010BA002 |
6102.07.10-3 |
主动轴结合部 |
Drive gear unit |
1 |
9-1 |
07021BA003 |
6102.07.21-3 |
机油泵主动齿轮 |
Oil pump drive gear |
1 |
9-2 |
07004BA002 |
6102.07.04-3 |
主动齿轮轴 |
Drive gear shaft |
1 |
10 |
C1481025 |
GB21/T9074.15-M10X25 |
螺栓组合件 M10X25 |
Bolt unit M10X25 |
2 |
11 |
07002BA002 |
6102.07.02-3 |
机油泵盖 |
Oil pump cover |
1 |
12 |
07009BA001 |
6102.07.09 |
调整垫 |
Adjusting shim |
1 |
13 |
07011BA001 |
6102.07.11-1 |
齿轮轴 |
Gear shaft |
1 |
14 |
07008BA001 |
6102.07.08-1 |
花键套 |
Spline housing |
1 |
15 |
07030BA002 |
6102.07.30-1 |
从动齿轮结合部 |
Driving gear unit |
1 |
16 |
07005BA004 |
6102.07.05-3 |
从动齿轮轴 |
Driving gear shaft |
1 |
17 |
07020BA002 |
6102.07.20-1 |
出油管结合部 |
Oil pipe unit |
1 |
18 |
Q1420840 |
GB/T9074.15-M8X40-22 |
螺栓组合件 M8X40-22 |
Bolt M8X40-22 |
4 |
19 |
07012BA001 |
6102.07.12 |
垫片 |
Gasket |
2 |
20 |
07001BA002 |
6102.07.01-3 |
机油泵体 |
Oil pump body |
1 |
21 |
07006BA002 |
6102.07.06 |
吸油管 |
Oil suction pipe |
1 |

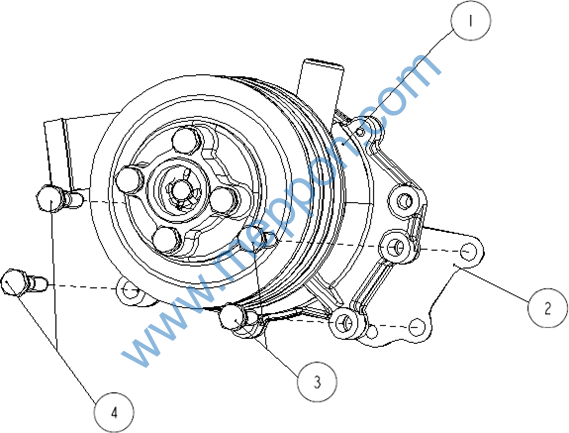

7、6102A.08.00A 水泵结合组
Water Pump Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
|
1 |
08100BA001 |
6102A.08.100A |
水泵总成 |
Water pump unit |
1 |
2 |
08016BC001 |
4102.08.16 |
水泵后垫 |
Water pump rear gasker |
1 |
3 |
C1481035 |
GB21/T9074.15-M10x35 |
小六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
2 |
4 |
Q1421055 |
GB/T9074.15-M10x55-26 |
六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
2 |

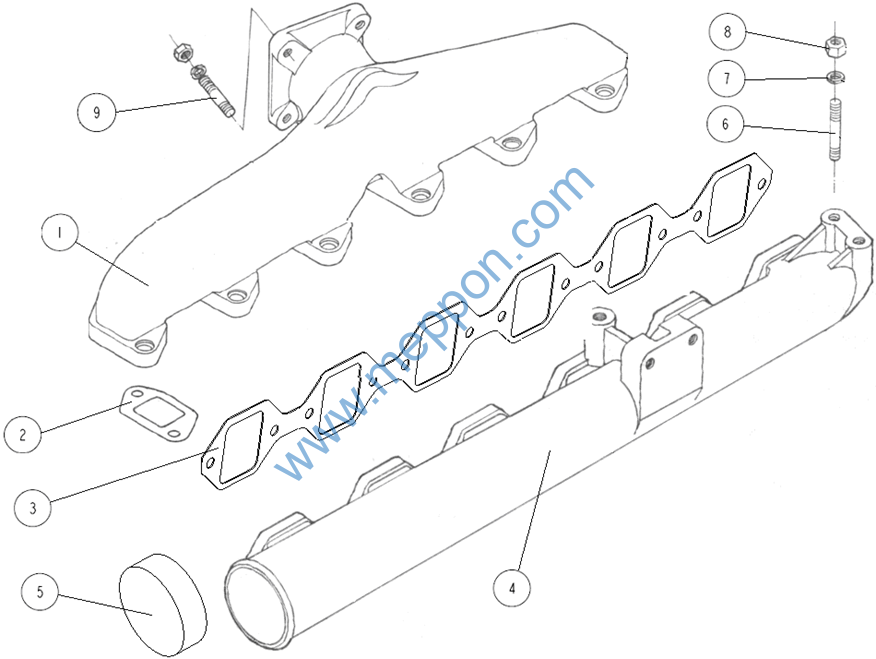

8、6102G1-4B.09.00 进排气管结合组
Intake Pipe and Exhaust Pipe Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
|
1 |
09002BA001 |
6102.09.02 |
排气管 |
Exhaust pipe |
1 |
2 |
09005BA001 |
6102.09.05 |
排气管垫 |
Exhaust pipe gasket |
6 |
3 |
09004BA002 |
6102G.09.04 |
进气管垫 |
Inlet pipe gasket |
1 |
4 |
09001BA103 |
6102B-26.09.01 |
进气管 |
Inlet pipe |
1 |
5 |
09035BA101 |
6102B-26.09.35 |
防尘盖 |
Dust cap |
1 |
6 |
C1341035 |
GB/T899-M10X35 |
双头螺柱 |
Stud GM10x35 |
2 |
7 |
Q40410 |
GB/T859-10 |
弹簧垫圈 |
Spring washer |
6 |
8 |
Q340B10 |
GB/T6170-M10 |
六角螺母 |
Nut M10 |
6 |
9 |
C1341030G |
GB/T899-M10X30 |
双头螺柱 |
Stud GM10x30 |
4 |
