CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 06

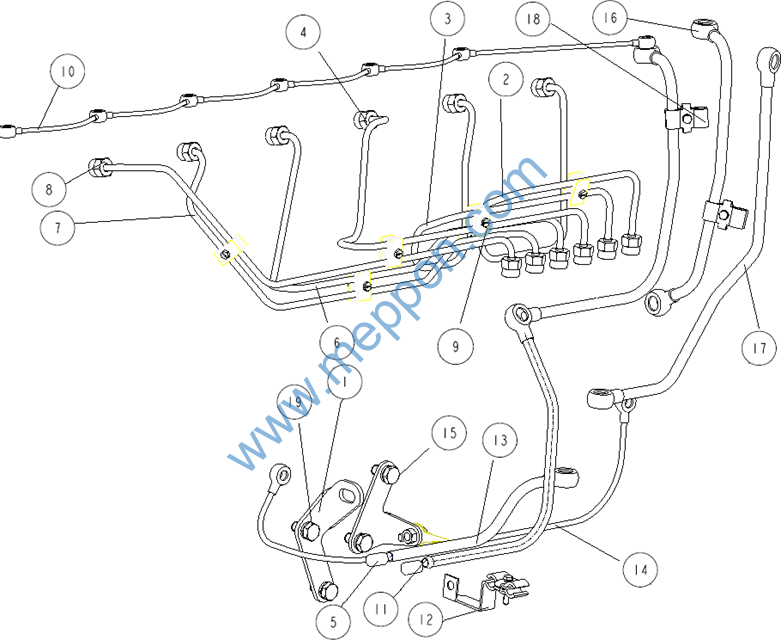

9、6102BG4-2.13.00 燃油管路结合组
Fuel Pipes Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 |
13005BA001 |
6102.13.05 |
喷油泵支架 Injection pump bracket |
1 |
2 |
13010BA101 |
6102BG4-2.13.10 |
一缸高压油管总成 1 cylinder fuel injection pipe assembly |
1 |
3 |
13020BA101 |
6102BG4-2.13.20 |
二缸高压油管总成 2 cylinder fuel injection pipe assembly |
1 |
4 |
13030BA101 |
6102BG4-2.13.30 |
三缸高压油管总成 3 cylinder fuel injection pipe assembly |
1 |
5 |
13039BA002 |
6102.13.39A |
油管防尘套 Dust proof cover of oil pipe |
2 |
6 |
13040BA101 |
6102BG4-2.13.40 |
四缸高压油管总成 4 cylinder fuel injection pipe assembly |
1 |
7 |
13050BA101 |
6102BG4-2.13.50 |
五缸高压油管总成 5 cylinder fuel injection pipe assembly |
1 |
8 |
13060BA101 |
6102BG4-2.13.60 |
六缸高压油管总成 6 cylinder fuel injection pipe assembly |
1 |
9 |
13070BA001 |
6102.13.70 |
高压油管卡子总成 Fuel injection pipe clip assembly |
7 |
10 |
13080BA003 |
6102.13.80B |
小回油管总成 Small fuel return pipe assembly |
1 |
11 |
13090BA005 |
6102A.13.90A |
大回油管总成 Big fuel return pipe assembly |
1 |
12 |
13100BA006 |
6102G.13.100 |
油管卡子总成(1) oil pipe clip assembly(1) |
1 |
13 |
13120BA001 |
6102A.13.120 |
输油泵进油管总成 Oil transfer pump fuel inlet pipe assembly |
1 |
14 |
13130BA002 |
6102.13.130-1 |
喷油泵润滑油管总成 Injection pump lubricating oil return pipe assembly |
1 |
15 |
13140BA001 |
6102.13.140 |
润滑油管支架总成 Fuel pipe bracket assembly |
1 |
16 |
13150BA001 |
6102.13.150A |
喷油泵进油管总成 Injector fuel inlet pipe assembly |
1 |
17 |
13160BA002 |
6102A.13.160 |
柴滤进油管总成 Fuel filter inlet pipe assembly |
1 |
18 |
13170BA001 |
6102.13.170 |
低压油管卡子总成 Drang little oil pipe clip assembly |
2 |
19 |
Q1421020 |
GB/T9071.15-M10x20 |
六角头螺栓和弹垫组合件 Hexagon head bolt composite member |
2 |

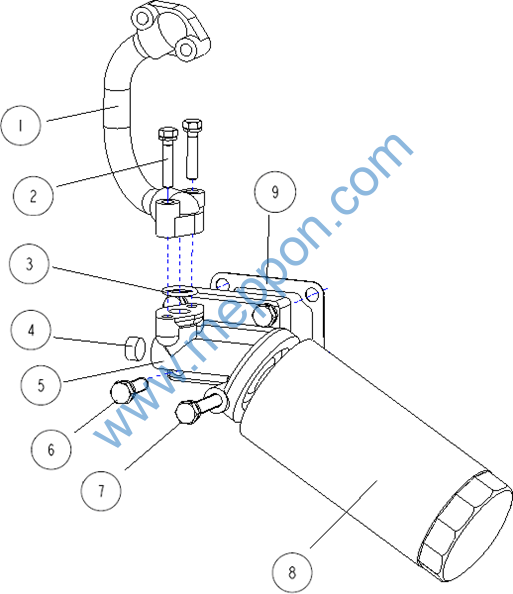

10、6102B.14.00-2 机油滤清器结合组
Oil Filter Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 |
称 Name |
数量 Qty |
1 |
14030BA003 |
6102A.14.30-2 |
油管结合部 |
Oil pipe unit |
1 |
2 |
Q1420840 |
GB/T9074.15-M8x40-22 |
六角头螺栓和弹垫组合件 |
Bolt unit M8x40-22 |
2 |
3 |
14023BA001 |
6102.14.23 |
胶圈 |
Washer |
1 |
4 |
02044BA001 |
6102.02.44-1 |
螺塞 |
Stud |
1 |
5 |
14001BA002 |
6102B.14.01-2 |
滤座 |
Oil filter seat |
1 |
6 |
Q1421032 |
GB/T9074.15-M10x32 |
六角头螺栓和弹垫组合件 |
Bolt unit M10x32 |
3 |
7 |
Q1421012526 |
GB/T9074.15-M10X125-26 |
六角头螺栓和弹垫组合件 |
Bolt unit M10x125-26 |
1 |
8 |
14020BA005 |
JX0818A |
旋装式机油滤清器 |
Oil filter |
1 |
9 |
14032BA001 |
6102.14.32 |
垫片 |
Shim |
1 |

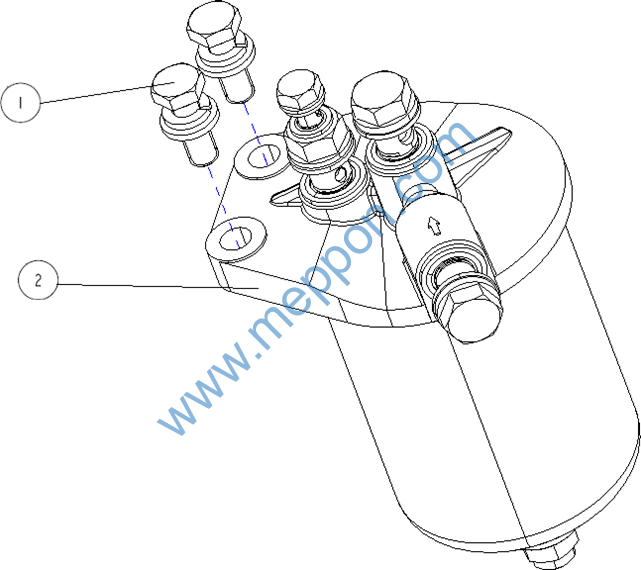

11、6102A.15.00 柴油滤清器结合组
Fuel Filter Assembly
