CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 07
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 2 |
15100BA002 C1491030 |
6102A.15.100 GB21/T9704.17-M10x30 |
柴油滤清器总成 Fuel filter assembly 六角头螺栓和弹平垫组合件 Hexagon head bolt composite member |
1 2 |

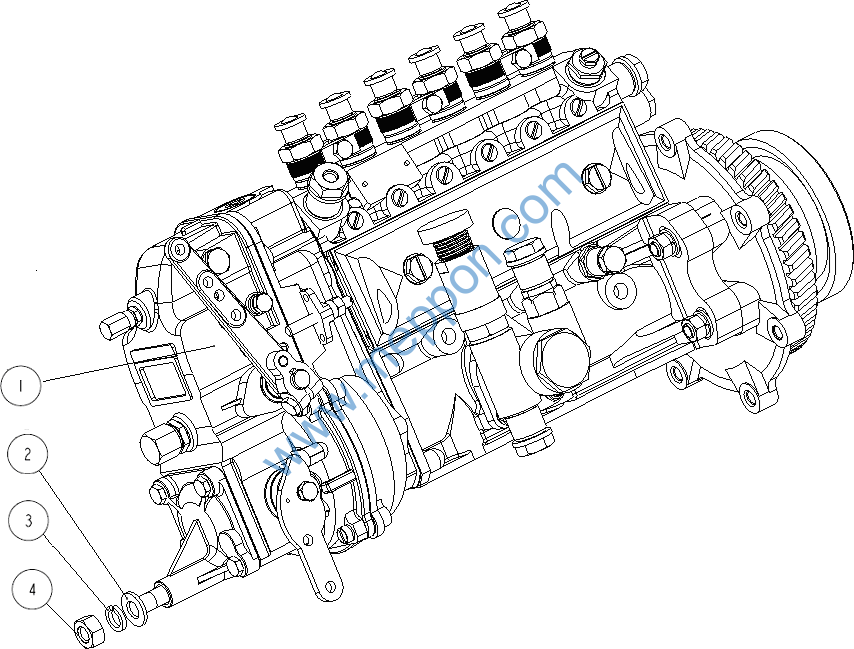

12、6102BG4.16.00 喷油泵结合组
Fuel Injection Pump Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 2 3 4 |
16010BA113 Q40110 Q40410 Q340B10 |
6102BG-A.16.10 GB/T97.1-10 GB/T859-10 GB/T6170-M10 |
喷油泵总成 Fuel injection pump assembly 平垫圈 Plain washer 弹簧垫圈 Spring washer 1 型六角螺母 1 model nut |
1 1 1 1 |

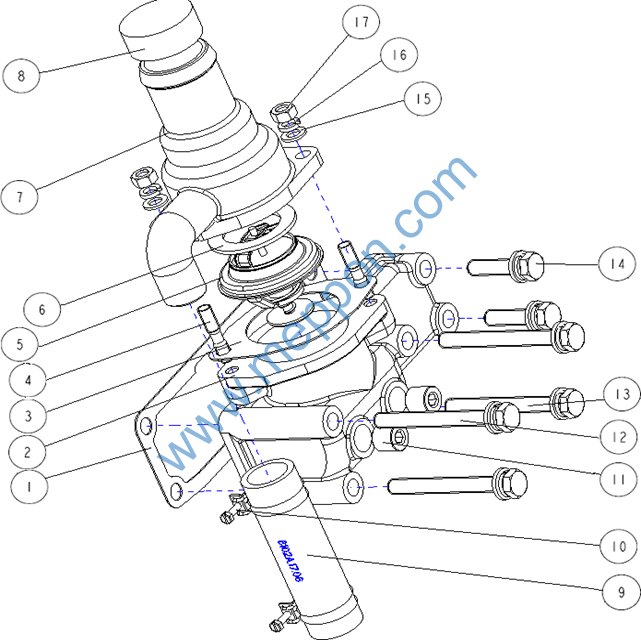

13、6102A.17.00 节温器结合组
Thermostat Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 |
01022BA001 |
6102.01.22 |
缸盖前端垫 Front end gasket of cylinder cover |
1 |
2 |
17003BA003 |
6102A.17.03 |
节温器座 Thermostat seat |
1 |
3 |
17002BA001 |
6102.17.02 |
节温器座垫 Thermostat cover gasket |
1 |
4 |
C1340825G |
GB/T859-GM8×25 |
双头螺柱 Double-screw |
2 |
5 |
17005BD103 |
1306H-010 |
节温器结合部 Thermostat unit |
1 |
6 |
17004BA001 |
6102.17.04 |
垫圈 Washer |
1 |
7 |
17001BA002 |
6102A.17.01 |
节温器体 Thermostat |
1 |
8 |
08028BA001 |
6102.08.28 |
防尘盖 Dust cap |
1 |
9 |
17006BA002 |
6102A.17.06 |
胶管 Rubber pipe |
1 |
10 |
C96035 |
QC/T390-35 |
双钢丝环箍 Double-steel wire hoop |
2 |
11 |
01057BA001 |
6102.01.57 |
丝堵 Plug |
2 |
12 |
Q1461090 |
GB/T9074.17-M10X90-26 |
六角头螺栓和弹平垫组合件 Hexagon head bolt composite member |
2 |
13 |
Q1461085 |
GB/T9074.17-M10X85-26 |
六角头螺栓和弹平垫组合件 Hexagon head bolt composite member |
2 |
14 |
Q146104026 |
GB/T9074.17-M10X40-26 |
六角头螺栓和弹平垫组合件 Hexagon head bolt composite member |
2 |
15 |
Q40008 |
GB/T848-8 |
小垫圈 Small washer |
2 |
16 |
Q40408 |
GB/T859-8 |
弹簧垫圈 Spring washer |
2 |
17 |
Q340B08 |
GB/T6170-M8 |
1 型六角螺母 1 model nut |
2 |
14、6102B1.18.00 机油冷却器结合组
Oil Cooler Assembly
