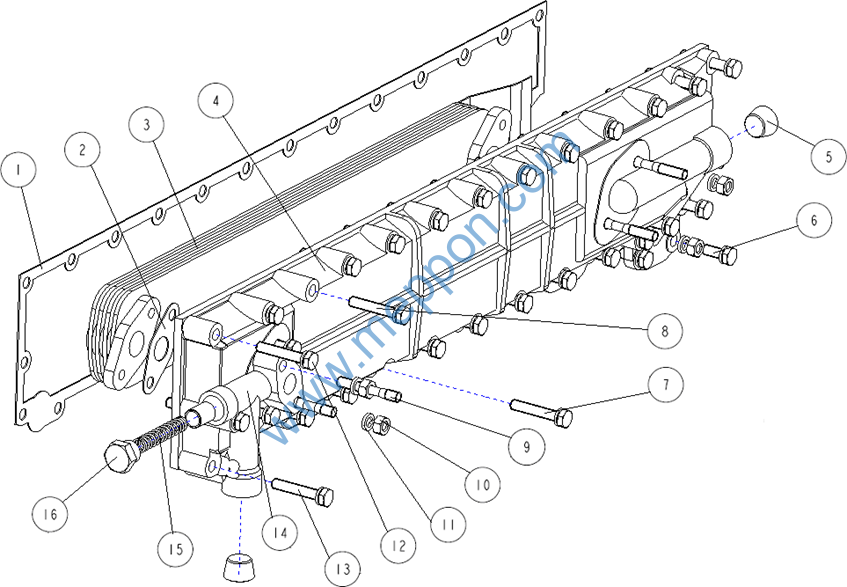

CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 08
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 |
18002BA001 |
6102.18.02 |
冷却器盖垫片 Oil cooler cover gasket |
1 |
2 |
18008BA001 |
6102.18.08 |
垫片 Shim |
2 |
3 |
18010BA002 |
6102B1.18.10 |
机冷器芯子结合部 Oil cooler |
1 |
4 |
18001BA001 |
6102B1.18.01 |
机油冷却器盖 Oil cooler cover |
1 |
5 |
18007BA001 |
6102.18.07 |
螺塞 Bolt joint |
2 |
6 |
Q1420820 |
GB/T9074.15-M8x20 |
六角头螺栓和弹垫组合件 Hexagon head bolt composite member |
2 |
7 |
Q1420830 |
GB/T9074.15-M8x30 |
六角头螺栓和弹垫组合件 Hexagon head bolt composite member |
15 |
8 |
Q1420855 |
GB/T9074.15-M8x55-22 |
六角头螺栓和弹垫组合件 Hexagon head bolt composite member |
2 |
9 |
Q1200838 |
GB/T898-M8x38 |
双头螺柱 Double-screw bolt M8X38 |
2 |
10 |
Q340B08 |
GB/T6170-M10 |
1 型六角螺母 1 model nut |
4 |
11 |
Q40408 |
GB/T859-8 |
弹簧垫圈 Spring washer |
4 |
12 |
Q1420845 |
GB/T9074.15-M8x45-22 |
六角头螺栓和弹垫组合件 Hexagon head bolt composite member |
10 |
13 |
Q142087022 |
GB/T9074.15-M8x70-22 |
六角头螺栓和弹垫组合件 Hexagon head bolt composite member |
1 |
14 |
18003BA001 |
6102.18.03 |
滑阀 Slide valve |
1 |
15 |
18011BA001 |
6102.18.04 |
调压弹簧 Pressure adjusting spring |
1 |
16 |
18006BA001 |
6102.18.06 |
调压弹簧座 Pressure adjusting spring seat |
1 |

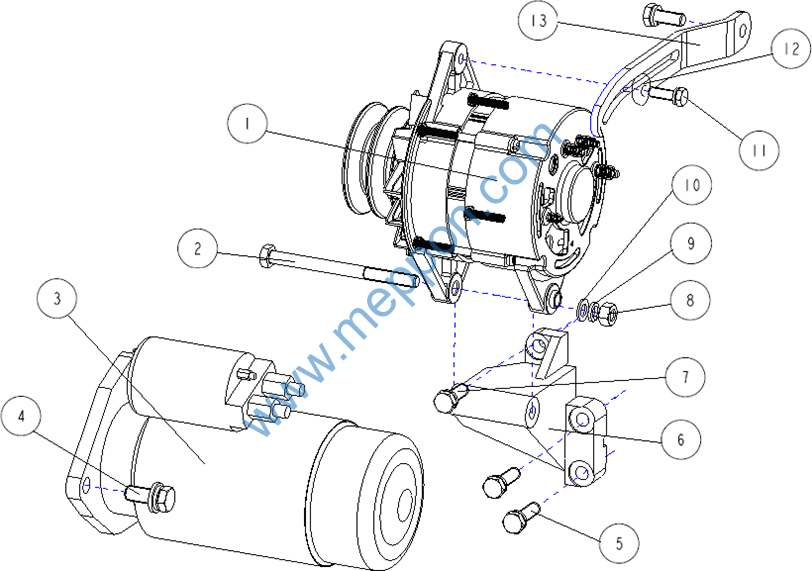

15、6102BG4-2.21.00 电气设备结合组
Electric Equipment Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 |
称 Name |
数量 Qty |
1 |
21030BA103 |
6102BG4-2.21.30 |
发电机总成 |
Generator assy |
1 |
2 |
21002BA003 |
6102G1.21.02 |
发电机支轴 |
Generator pivot |
1 |
3 |
21020BA001 |
6102.21.20 |
启动机 |
Starter |
1 |
4 |
Q1461230 |
GB/T9074.17-M12x30 |
六角头螺栓和弹平垫组合件 |
Hexagon head bolt composite member |
3 |
5 |
C1481035 |
GB21/T9074.15-M10X35 |
六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
2 |
6 |
21003BA007 |
6102G1.21.03 |
发电机支架 |
Generator supporting frame |
1 |
7 |
C1481025 |
GB21/T9074.15-M10X25 |
六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
2 |
8 |
Q340B10 |
GB/T6170-M10 |
1 型六角螺母 |
1 model nut |
1 |
9 |
Q40410 |
GB/T859-10 |
弹簧垫圈 |
Spring washer |
1 |
10 |
Q40010 |
GB/T848-10 |
垫圈 |
Washer |
1 |
11 |
Q1420825 |
GB/T9074.15-M8x25 |
六角头螺栓和弹垫组合件 |
Hexagon head bolt composite member |
1 |
12 |
Q40208 |
GB/T96-8 |
大垫圈 |
Big Washer |
1 |
13 |
21001BA007 |
6102G1.21.01 |
发电机支板 |
Generator supporting plate |
1 |

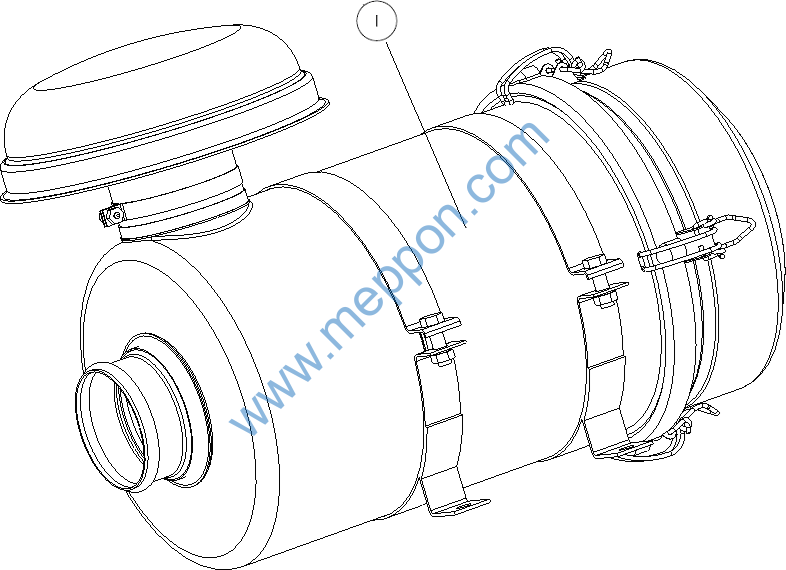

16、6102G1.22.00-1 空气滤清器结合组
Air cleaner Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 |
22000BA010 |
6102G1.22.00-1 |
空气滤清器结合组 Air cleaner Assy |
1 |
