CHAOCHAI CY6102BG4-2 DIESEL ENGINE SPARE PARTS CATALOGUE 09

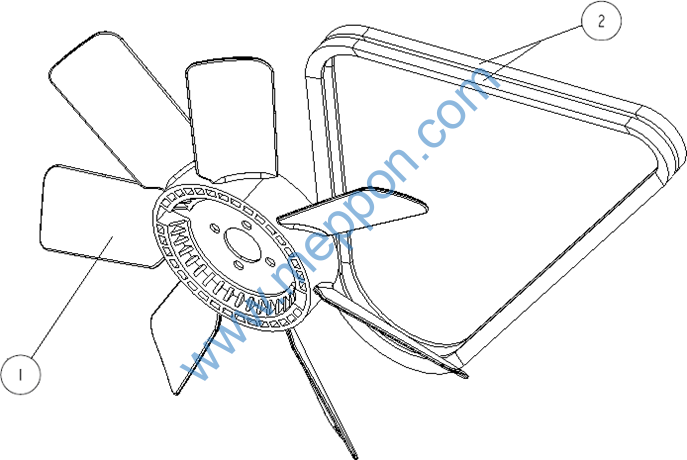

17、6102G1.25.00-1 风扇结合组
Fan Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
1 2 |
25000BA008 C950171220 |
6102G1.25.00-1 GB/T12732-AV17X1220 |
风扇结合组 Fan assembly 汽车 V 带 Car V belt |
1 2 |

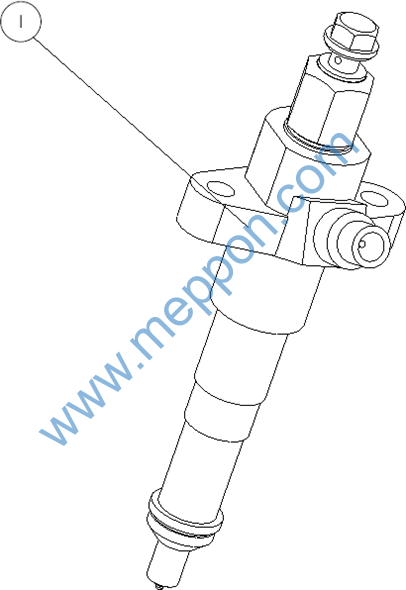

19、PQ6102.00 喷油器结合组
Injector Assembly
序 号 Key No. |
编 码 Code |
图 号 Part No. |
名 称 Name |
数量 Qty |
|
1 |
40100BA001 |
PQ6102.10-1 |
喷油器总成 |
Injector unit |
6 |
说 明
CY6102BG4-2、CY6102BG-2A、CY6102BG-2、CY6102BG-2B、CY4102BG-2C、CY6102BG-A2A
六种型号柴油机是东风朝阳柴油机有限责任公司提供给杭州叉车厂的配套机型,此六种机型是以 CY6102BG4-2、CY6102BG-2 为基础演变而来,机型之间差别见下表。
差别图号名称 |
机型 |
数 量 |
|||||
6102BG4-2 |
6102BG-2 |
6102BG-2A |
6102BG-2B |
6102BG-2C |
6102BG-A2A |
||
气缸盖结合部 |
6102.01.10 |
6102.01.10 |
6102.01.10 |
6102B.01.10-1 |
6102.01.10 |
6102B.01.10-1 |
1 |
后吊耳 |
6102.01.27 |
6102.01.27 |
6102.01.27 |
6102.01.27-1 |
6102.01.27 |
6102.01.27-1 |
1 |
进气预热结合组 |
无 |
无 |
无 |
6102BG-22B.33.00 |
无 |
6102BG-22B.33.00 |
1 |
喷油泵总成 |
6102BG-A.16.10 |
6102BG.16.10 |
6102BG.16.10 |
6102BG.16.10 |
6102BG.16.10 |
6102BG-A.16.10 |
1 |
发电机总成 |
6102BG4-2.21.30 |
6102G3-5.21.30 |
6102BG4-2.21.30 |
6102G3-5.21.30 |
6102BG4-2.21.30 |
6102BG4-2.21.30 |
1 |
飞轮壳 |
6102G1-4A.02.07 |
6102B1.02.07 |
6102G1-4A.02.07 |
6102B1.02.07 |
6102B1.02.07 |
6102G1-4A.02.07 |
1 |
飞轮结合部 |
6102BG4-2.03.20 |
6102G3.03.20 |
6102BG4-2.03.20 |
6102G3.03.20 |
6102G3.03.20 |
6102BG4-2.03.20 |
1 |
风扇总成 |
6102G1.25.00-1 |
6102G1.25.00-1 |
6102G1.25.00-1 |
6102G1.25.00-1 |
6102BG.25.00 |
6102G1.25.00-1 |
1 |
空气滤清器结合组 |
6102G1.22.00-1 |
6102G1.22.00-1 |
6102G1.22.00-1 |
6102G1.22.00-1 |
无 |
6102G1.22.00-1 |
1 |
表 1 各机型之间区别对应表
