XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 01
前言 Ⅲ
Preface Ⅴ
- 上车 UPPERSTRUCTURE
310400093 回转平台总成 Frame 1
310400093 回转装置 Swing-Device 5
800513364 回转支承 7
310400343 配重 Counter Weight 9
310401695 机罩总成 Protector Assembly 11
310400085 驾驶室总成 Cabin 17
310400272 发动机系统 Engine System 25
310403663 燃油箱、液压油箱 Fuel Tank、Hydraulic Oil Tank 121
310400254 上车液压管路 Upper Hydraulic Piping 125
803007133 回转马达 Swing Motor 137
803007180 主泵 Main Pump 143
803007187 主阀 Main Valve 149
310400209 先导液压管路 Pilot Hydraulic Piping 161
310400211 行走保持阀总成 Pilot valve assembly 169
310400212 手控保持阀总成 Pilot valve assembly 171
310400215 先导油源块总成 Pilot valve assembly 173
310400216 双速电磁阀总成 Pilot valve assembly 175
310400217 接头块总成 Pilot valve assembly 177
310400219 切断电磁阀总成 Pilot valve assembly 179
310400211 行走先导阀总成 Pilot valve assembly 181
803007181 左先导阀 Left Pilot Valve 183
803007182 右先导阀 Right Pilot Valve 187
803007190 脚先导阀 Pedal Pilot Valve 191
310403522 电气系统 Electric System 77
310400349 空调系统 Air Conditioner System 91
- 下车 UNDERCARRIAGE
310403152 底盘总成 Undercarriage Assy 219
800305412 链轨总成 Track Chain Assy 223
800305465 涨紧装置 Adjuster Assy 225
310400302 下车液压管路 Base Hydraulic Piping 227
310403141 中心回转体总成 Base Hydraulic Piping 229
800305591 中心回转体 Turing Joint 231
803007194 行走马达 Travel Motor 233
803007269 推土铲油缸 Dozer Cylinder 239
-
工作装置 FRONT-END ATTACHMENTS
310403384工作装置 Worker 241
310403037 铲斗 bucket 245
310401987 工作装置管路 Front Piping 249
803007262 动臂油缸 Boom Cylinder 251
803007260 斗杆油缸 Arm Cylinder 253
803007260 铲斗油缸 Bucket Cylinder 257
803007263破碎锤 Breaker 259
310401557 破碎锤管路 Breaker Piping 261
- 标识 NAME PLATE
标识 Name Plate 265
- 标识 NAME PLATE
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABL E PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

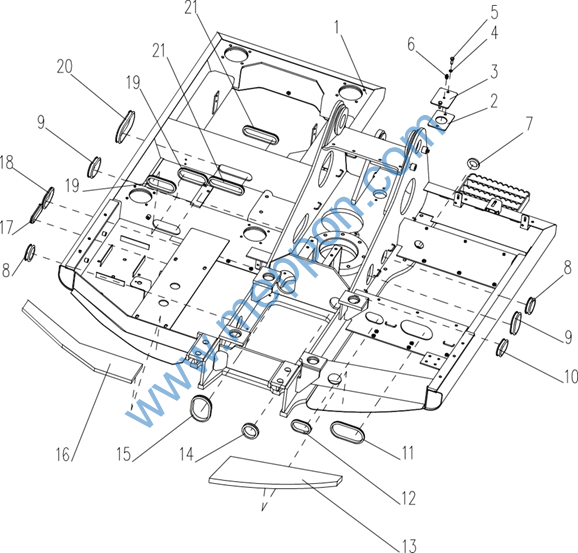

1 |
310400093 |
回转平台 |
Main Frame |
1 |
|||||
2 |
310400198 |
垫 |
Mat |
1 |
|||||
3 |
310400197 |
盖板 |
Cover |
1 |
|||||
4 |
805338260 |
垫圈 10 |
Washer |
2 |
|||||
5 |
805046473 |
螺栓 M10×30 |
Bolt |
2 |
|||||
6 |
801100339 |
油杯 M10×1 |
Grease cup |
1 |
|||||
7 |
310400190 |
橡胶衬套 |
Rubber |
1 |
|||||
8 |
310400191 |
橡胶衬套 |
Rubber |
2 |
|||||
9 |
310400201 |
橡胶衬套 |
Rubber |
2 |
|||||
10 |
310400194 |
橡胶衬套 |
Rubber |
1 |
|||||
11 |
310400181 |
橡胶衬套 |
Rubber |
1 |
|||||
12 |
310400180 |
橡胶衬套 |
Rubber |
1 |
|||||
13 |
310400204 |
海绵 |
Sponge |
1 |
|||||
14 |
310400200 |
橡胶衬套 |
Rubber |
1 |
|||||
15 |
310400199 |
橡胶衬套 |
Rubber |
1 |
|||||
16 |
310400189 |
海绵 |
Sponge |
1 |
|||||
17 |
310400187 |
橡胶衬套 |
Rubber |
1 |
|||||
18 |
310400202 |
橡胶衬套 |
Rubber |
1 |
|||||
19 |
310400186 |
橡胶衬套 |
Rubber |
2 |
|||||
20 |
310400185 |
橡胶衬套 |
Rubber |
1 |
|||||
21 |
310400188 |
橡胶衬套 |
Rubber |
2 |
