XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 02
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABL E PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

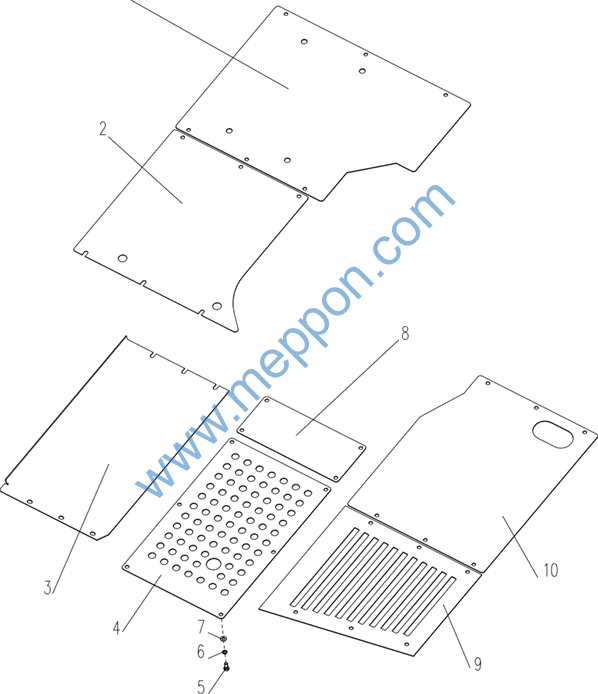

1 |
310400182 |
封板Ⅴ |
Cover |
1 |
|||||
2 |
310400183 |
封板Ⅵ |
Cover |
1 |
|||||
3 |
310400184 |
封板Ⅶ |
Cover |
1 |
|||||
4 |
310400206 |
封板Ⅲ |
Cover |
1 |
|||||
5 |
805046462 |
螺栓 M10×25 |
Bolt |
40 |
|||||
6 |
805338260 |
垫圈 10 |
Washer |
40 |
|||||
7 |
805338267 |
垫圈 10 |
Washer |
40 |
|||||
8 |
310400193 |
封板Ⅱ |
Cover |
1 |
|||||
9 |
310400207 |
封板Ⅳ |
Cover |
1 |
|||||
10 |
310400192 |
封板Ⅰ |
Cover |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABL E PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

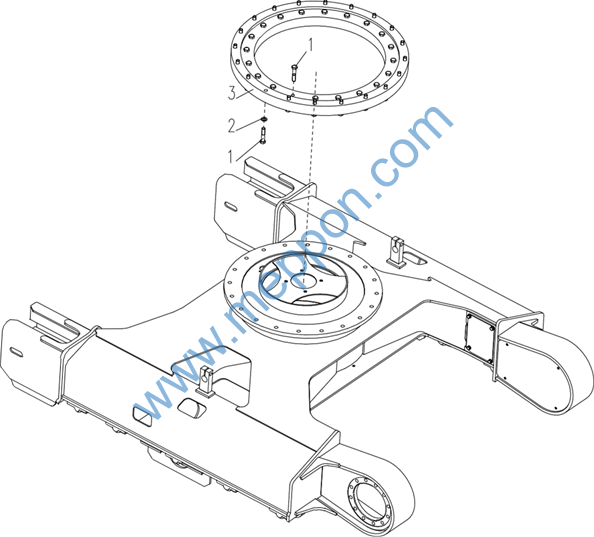

1 |
805006429 |
螺栓 M16×80 |
Bolt |
40 |
|||||
2 |
805338285 |
垫圈 16 |
Washer |
20 |
|||||
3 |
800513364 |
回转支承 |
Swing Bearing Parts |
1 |
|||||
` |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABL E PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||

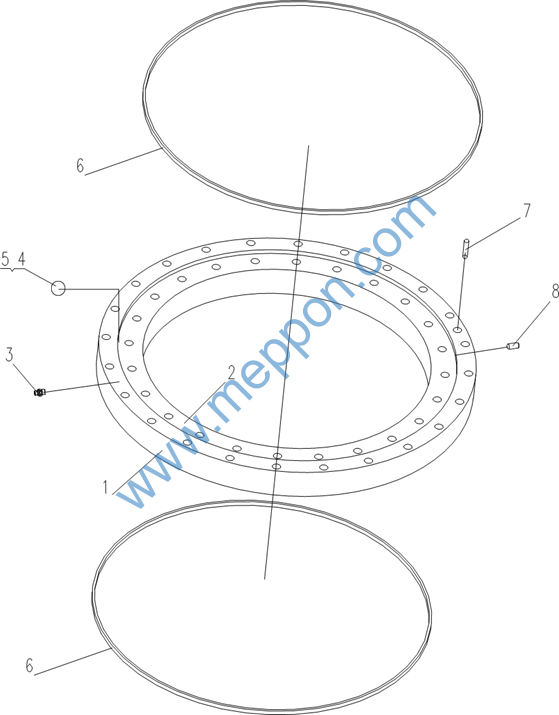

1 |
外圈 |
Outer Race |
1 |
||||||
2 |
内圈 |
Inner Race |
1 |
||||||
3 |
油嘴 M10×1 |
Grease Nipple |
2 |
||||||
4 |
钢球 |
Steel Ball |
85 |
||||||
5 |
隔离快 |
Spacer |
85 |
||||||
6 |
密封条 |
Seal |
2 |
||||||
7 |
销 10×60 |
Pin |
1 |
||||||
8 |
堵塞 |
Plug |
1 |
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 I A |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

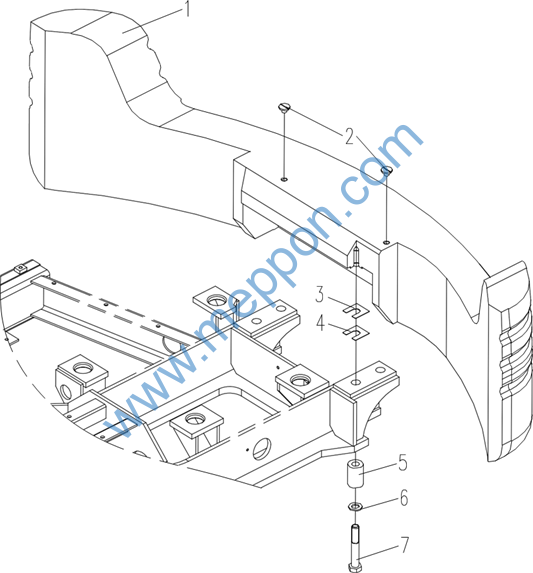

1 2 3 4 5 6 7 |
310400348 310400347 310400344 310400345 310400346 805338292 805005959 |
配重堵头 调整垫片 1mm调整垫片 2mm垫套 垫圈 24 螺栓 M24×150 |
Counter Weight Bolt Washer Washer Steel Bushing Washer Bolt |
1 2 8 8 4 4 4 |
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 I A |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

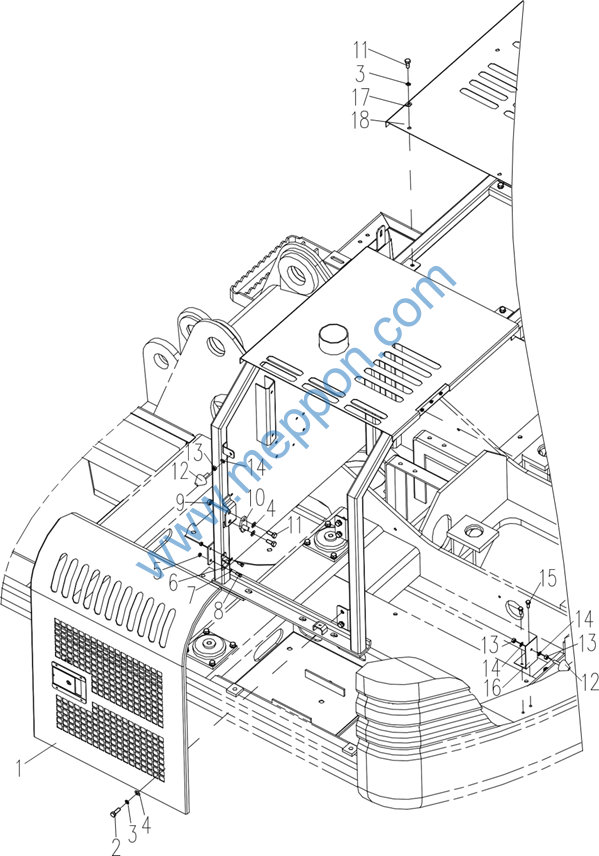

1 |
310401696 |
左侧门总成 |
Door |
1 |
|||||
2 |
805046473 |
螺栓 M10×30 |
Bolt |
8 |
|||||
3 |
805338260 |
垫圈 10 |
Washer |
14 |
|||||
4 |
805338278 |
垫圈 10 |
Washer |
12 |
|||||
5 |
805238370 |
螺母 M6 |
Bolt |
4 |
|||||
6 |
819908621 |
导向座 |
Oriented Seat |
2 |
|||||
7 |
805338275 |
垫圈 6 |
Washer |
8 |
|||||
8 |
805046481 |
螺栓 M6×16 |
Bolt |
8 |
|||||
9 |
805238366 |
螺母 M10 |
Nut |
4 |
|||||
10 |
819908688 |
锁扣 |
Lock |
2 |
|||||
11 |
805046462 |
螺栓 M10×25 |
Bolt |
10 |
|||||
12 |
801905669 |
防碰球 |
Stopper |
5 |
|||||
13 |
805046477 |
螺母 M8 |
Nut |
10 |
|||||
14 |
805338276 |
垫圈 8 |
Washer |
12 |
|||||
15 |
805046507 |
螺栓 M8×20 |
Bolt |
12 |
|||||
16 |
310400245 |
支座 |
Adapter |
2 |
|||||
17. |
805338278 |
垫圈 10 |
Washer |
6 |
|||||
18 |
310401761 |
上盖板 |
Cover |
1 |
