SHANTUI L39-B3 wheel loader parts catalog 02
FIG.36 Tipping Cylinder Tube 94
FIG.38 Lifting Cylinder Tube 98
FIG.41 Floor Board Assembly 106
FIG.42 Engine Hood Assembly 110
FIG.44 Decoration Assembly 116
CONTROL PANNEL AND ELECTRIC INSTRUMENT 119
FIG.45 Air Conditioner System 120
FIG.46 Evaporimeter System 124
发动机关联部件
ENGINE RELATED PARTS
FIG.1 Engine Mounting And Attachment
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
|
1 |
1436-01A-01000 |
柴油机 |
Diesel |
DHB06G0363X1 |
1 |
2 |
1434-01A-02000 |
排气管总成 |
Blast pipe assembly |
1 |
|
3 |
1434-01A-03000 |
空气滤清器总成 |
Air filter assembly |
1 |
|
4 |
1434-01A-00001 |
卡箍 |
Clamp |
ZL30G6-01022-2 |
1 |
5 |
1436-01A-00001 |
支架 |
Bracket |
1 |
|
6 |
1434-01-06000 |
减震器 |
Damper |
EA300 |
2 |
7 |
1434-01-05000 |
减震器 |
Damper |
EA220 |
2 |
8 |
1436-01A-02000 |
飞轮端左支架 |
Left bracket |
1 |
|
9 |
1436-01A-03000 |
飞轮端右支架 |
Right bracket |
1 |
|
10 |
GB67-M5X8 |
螺钉M5X8 |
Screw bolt |
2 |
|
11 |
GB5783-M10X20 |
螺栓M10X20 |
Bolt |
2 |
|
12 |
GB93-10 |
弹簧垫圈10 |
Spring washer |
2 |
|
13 |
GB5783-M12X35 |
螺栓M12X35 |
Bolt |
8 |
|
14 |
GB93-12 |
弹簧垫圈12 |
Spring washer |
8 |
|
15 |
GB5783-M24X55 |
螺栓M24X55 |
Bolt |
2 |
|
16 |
GB93-24 |
弹簧垫圈24 |
Spring washer |
2 |
|
17 |
GB5783-M14X50 |
螺栓M14X50 |
Bolt |
12 |
|
18 |
GB95-14 |
垫圈14 |
Washer |
20 |
|
19 |
GB93-14 |
弹簧垫圈14 |
Spring washer |
12 |
|
20 |
GB6170-M14 |
螺母M14 |
Nut |
12 |
|
21 |
GB5783-M22X55 |
螺栓M22X55 |
Bolt |
2 |
|
22 |
GB93-22 |
弹簧垫圈22 |
Spring washer |
2 |

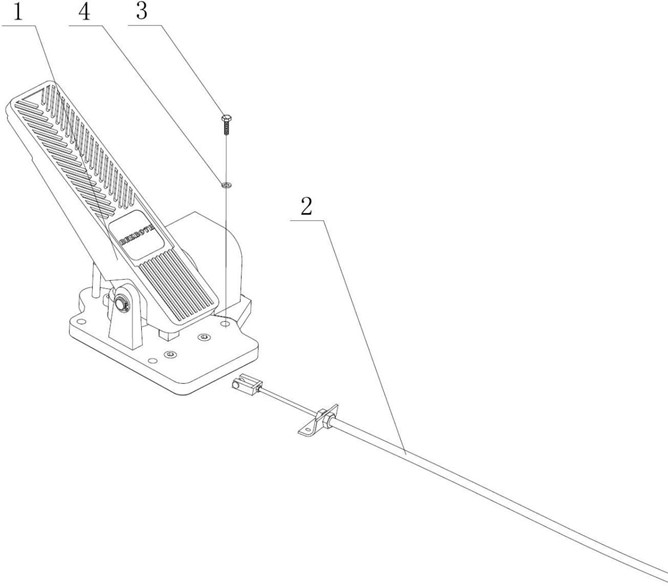

FIG.1.1 Accelerator Control Parts
