XCMG XE370CA HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 17
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
312600326 |
冷凝器支架(一) |
Condenser Bracket |
1 |
|||||
2 |
312600327 |
冷凝器支架(二) |
Condenser Bracket |
1 |
|||||
3 |
805046416 |
螺栓 M10×30(10.9) |
Bolt |
4 |
|||||
4 |
805338279 |
垫圈 10(300HV) |
Washer |
4 |
|||||
5 |
805046508 |
螺栓 M8×20(10.9) |
Bolt |
4 |
|||||
6 |
805338277 |
垫圈 8(300HV) |
Washer |
4 |
|||||
7 |
805238378 |
螺母 M8 10 |
Nut |
4 |
|||||
8 |
805046481 |
螺栓 M6×16 |
Bolt |
2 |
|||||
9 |
805338275 |
垫圈 6 |
Washer |
2 |
|||||
10 |
803504679 |
冷凝器 |
Condenser |
1 |
|||||
11 |
803506192 |
储液干燥器 |
Liquid Tank |
1 |
|||||
12 |
803506193 |
冷媒管 |
Hose Assy |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
312601549 |
压缩机支架 |
Bracket |
1 |
|||||
2 |
800309026 |
A 槽张紧轮 |
Shaft |
1 |
|||||
3 |
805046416 |
螺栓 M10×30 |
Bolt |
2 |
|||||
4 |
805338279 |
垫圈 10 |
Washer |
2 |
|||||
5 |
312600332 |
螺栓 |
Bolt |
4 |
|||||
6 |
805338277 |
垫圈 8 300HV |
Washer |
4 |
|||||
7 |
805238507 |
螺栓 M10×1.25×35 |
Bolt |
1 |
|||||
8 |
800104253 |
汽车V 带 |
Strap |
1 |
|||||
9 |
819909396 |
压缩机 |
Compressor |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
803506195 |
冷媒管Ⅰ |
Hose Assy |
1 |
|||||
2 |
803506196 |
冷媒管Ⅱ |
Hose Assy |
1 |
|||||
3 |
803506197 |
冷媒管Ⅲ |
Hose Assy |
1 |
|||||
4 |
801906532 |
输水胶管 |
Hose |
2 |
|||||
5 |
801906531 |
输水胶管 |
Hose |
2 |
|||||
6 |
819909238 |
软管卡箍 |
Hose Clip |
6 |
|||||
7 |
312600335 |
管接头 |
Join Block |
2 |
|||||
8 |
803504622 |
空调控制器 |
Unit Air-Condition |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
803177687 |
暖水箱 |
Warming Box |
1 |
|||||
2 |
803704434 |
水阀总成 |
Valve Assembly |
1 |
|||||
3 |
803543434 |
蒸发器芯体总成 |
Evaporator |
1 |
|||||
3-1 |
803704427 |
膨胀阀 |
Expansion valve |
1 |
|||||
3-2 |
803504601 |
蒸发器芯体 |
Evaporator |
1 |
|||||
4 |
803543435 |
温度传感器 |
Temperature Sense |
1 |
|||||
5 |
803543436 |
线束 |
Wiring Harness |
1 |
|||||
6 |
803704429 |
热水箱驱动器 |
Drivers |
1 |
|||||
7 |
803704428 |
进风驱动器 |
Drivers |
1 |
|||||
8 |
803608681 |
继电器 |
Relay |
1 |
|||||
9 |
803543437 |
新风过滤器 |
Filter |
1 |
|||||
10 |
803704435 |
回风过滤网 |
Filter |
1 |
|||||
11 |
803704433 |
调速电阻 |
Resistance |
1 |
|||||
12 |
803704432 |
风机&电机总成 |
Electric Machine |
1 |
|||||
13 |
803704431 |
上出风驱动器 |
Drivers |
1 |
|||||
14 |
803704430 |
除霜驱动器 |
Drivers |
1 |

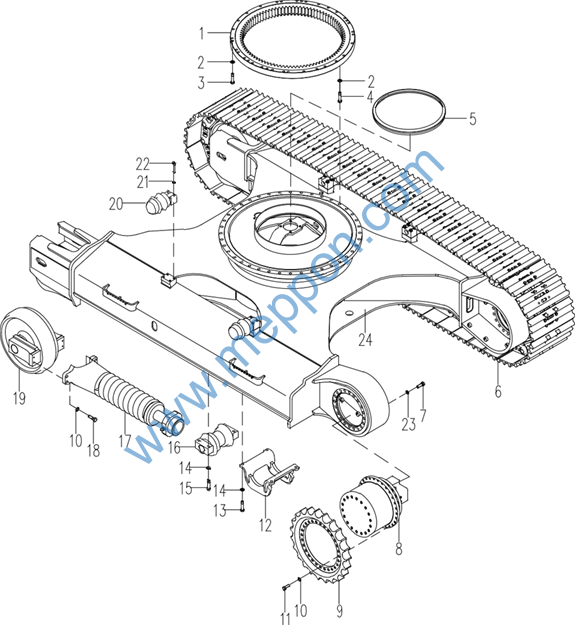

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
800513366 |
回转支承 |
Swing Bearing |
1 |
H |
||||
2 |
805302509 |
垫圈 24 |
Washer |
76 |
|||||
3 |
805006423 |
螺栓 M24×130 |
Bolt |
36 |
|||||
4 |
805004837 |
螺栓 M24×90 |
Bolt |
40 |
|||||
5 |
312600416 |
密封条 |
Weather strip |
1 |
|||||
6 |
800305454 |
履带总成(600 宽) |
Crawler |
2 |
H |
800345731 |
Y |
||
800340256 |
履带总成(700 宽) |
Crawler |
2 |
OP |
|||||
800340097 |
履带总成(800 宽) |
Crawler |
2 |
OP |
|||||
7 |
805004839 |
螺栓 M24×70 |
Bolt |
40 |
|||||
8 |
803007130 |
行走马达 |
Travel Motor |
2 |
H |
||||
9 |
800305459 |
驱动轮 |
Sprocket |
2 |
H |
800345729 |
Y |
||
10 |
805338297 |
垫圈 20 |
Washer |
56 |
|||||
11 |
805006285 |
螺栓 M20×65 |
Bolt |
56 |
|||||
12 |
312601236 |
夹轨器 |
Guard |
6 |
|||||
13 |
805006393 |
螺栓 M22×55 |
Bolt |
24 |
|||||
14 |
805338298 |
垫圈 22 |
Washer |
96 |
|||||
15 |
805006394 |
螺栓 M22×120 |
Bolt |
72 |
|||||
16 |
800305455 |
支重轮 |
Bracket |
18 |
H |
800345727 |
Y |
||
17 |
800305457 |
涨紧装置 |
Adjuster Assy |
2 |
H |
800309309 |
Y |
||
18 |
805004837 |
螺栓 M24×90 |
Bolt |
4 |
|||||
19 |
800305458 |
引导轮 |
Guide Wheel |
2 |
H |
800306927 |
Y |
||
20 |
800305456 |
托轮 |
Upper Roller |
4 |
H |
800345728 |
Y |
||
21 |
805338296 |
垫圈 16 |
Washer |
16 |
|||||
22 |
805006392 |
螺栓 M16×110 |
Bolt |
16 |
|||||
23 |
805338299 |
垫圈 24 |
Washer |
40 |
|||||
24 |
310300658 |
下车架 |
Track Frame |
1 |
