XCMG XE370CA HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 18
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
312600169 |
马达盖板 |
Cover |
2 |
|||||
2 |
805338285 |
垫圈 16 |
Washer |
12 |
|||||
3 |
805006417 |
螺栓 M16×30 |
Bolt |
12 |
|||||
4 |
312600167 |
软管护套 |
Rubber Guard |
2 |
|||||
5 |
805046469 |
螺栓 M12×25 |
Bolt |
2 |
|||||
6 |
805338281 |
垫圈 12 |
Washer |
2 |
|||||
7 |
312600168 |
底盖板 |
Cover |
2 |
|||||
8 |
312600170 |
油池盖板 |
Separator |
1 |
|||||
9 |
312600171 |
橡胶垫 |
Rubber Mat |
1 |
|||||
10 |
312600166 |
软管护套 |
Rubber Guard |
2 |
|||||
11 |
805046568 |
螺栓 M14×50 |
Bolt |
8 |
OP |
||||
12 |
805338283 |
垫圈 14 |
Washer |
8 |
OP |
||||
13 |
312601968 |
外接脚踏 |
Step |
4 |
OP |
||||
14 |
805238504 |
螺母 |
Nut |
8 |
OP |
||||
15 |
805011330 |
螺栓 M10×25 |
Bolt |
6 |
|||||
16 |
805338279 |
垫圈 10 |
Washer |
6 |

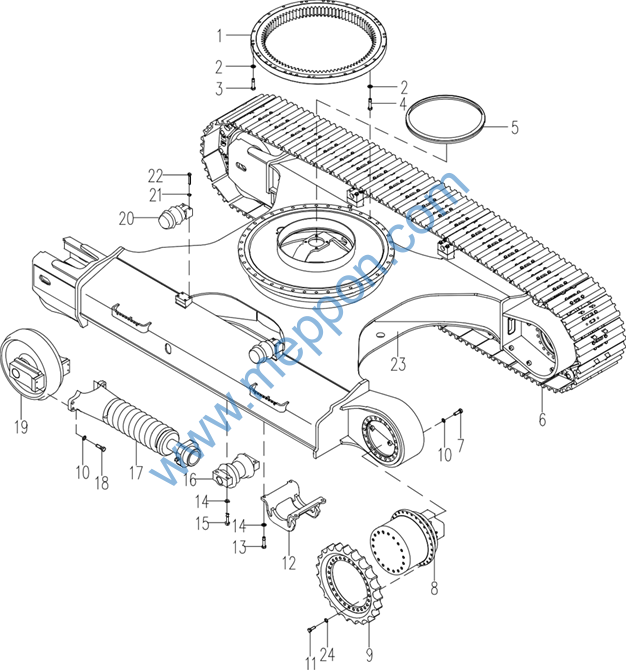

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
800513366 |
回转支承 |
Swing Bearing |
1 |
H |
||||
2 |
805302509 |
垫圈 24 |
Washer |
76 |
|||||
3 |
805006423 |
螺栓 M24×130 |
Bolt |
36 |
|||||
4 |
805004837 |
螺栓 M24×90 |
Bolt |
40 |
|||||
5 |
312600416 |
密封条 |
Weather strip |
1 |
|||||
6 |
800305454 |
履带总成(600 宽) |
Crawler |
2 |
H |
800345731 |
Y |
||
800340256 |
履带总成(700 宽) |
Crawler |
2 |
OP |
|||||
800340097 |
履带总成(800 宽) |
Crawler |
2 |
OP |
|||||
7 |
805006294 |
螺栓 M20×70 |
Bolt |
52 |
|||||
8 |
803009777 |
行走马达 |
Travel Motor |
2 |
H |
||||
9 |
800306295 |
驱动轮 |
Sprocket |
2 |
H |
800345730 |
Y |
||
10 |
805338297 |
垫圈 20 |
Washer |
100 |
|||||
11 |
805006285 |
螺栓 M20×65 |
Bolt |
48 |
|||||
12 |
312601236 |
夹轨器 |
Guard |
6 |
|||||
13 |
805006393 |
螺栓 M22×55 |
Bolt |
24 |
|||||
14 |
805338298 |
垫圈 22 |
Washer |
96 |
|||||
15 |
805006394 |
螺栓 M22×120 |
Bolt |
72 |
|||||
16 |
800305455 |
支重轮 |
Bracket |
18 |
H |
800345727 |
Y |
||
17 |
800305457 |
涨紧装置 |
Adjuster Assy |
2 |
H |
800309309 |
Y |
||
18 |
805004837 |
螺栓 M24×90 |
Bolt |
4 |
|||||
19 |
800305458 |
引导轮 |
Guide Wheel |
2 |
H |
800306927 |
Y |
||
20 |
800305456 |
托轮 |
Upper Roller |
4 |
H |
800345728 |
Y |
||
21 |
805338296 |
垫圈 16 |
Washer |
16 |
|||||
22 |
805006392 |
螺栓 M16×110 |
Bolt |
16 |
|||||
23 |
312601229 |
下车架 |
Track Frame |
1 |

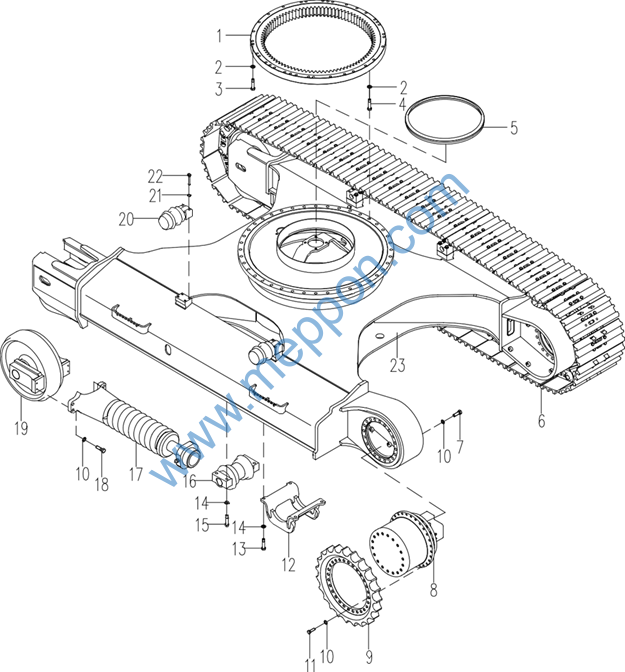

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
800513366 |
回转支承 |
Swing Bearing |
1 |
H |
||||
2 |
805302509 |
垫圈 24 |
Washer |
76 |
|||||
3 |
805006423 |
螺栓 M24×130 |
Bolt |
36 |
|||||
4 |
805004837 |
螺栓 M24×90 |
Bolt |
40 |
|||||
5 |
312600416 |
密封条 |
Weather strip |
1 |
|||||
6 |
800305454 |
履带总成(600 宽) |
Crawler |
2 |
H |
800345731 |
Y |
||
800340256 |
履带总成(700 宽) |
Crawler |
2 |
OP |
|||||
800340097 |
履带总成(800 宽) |
Crawler |
2 |
OP |
|||||
7 |
805046420 |
螺栓 M24×2×70 |
Bolt |
40 |
|||||
8 |
803071226 |
行走马达 |
Travel Motor |
2 |
H |
||||
9 |
800346251 |
驱动轮 |
Sprocket |
2 |
H |
||||
10 |
805338299 |
垫圈 24 |
Washer |
40 |
|||||
11 |
805046419 |
螺栓 M24×2×60 |
Bolt |
40 |
|||||
12 |
312601236 |
夹轨器 |
Guard |
6 |
|||||
13 |
805006393 |
螺栓 M22×55 |
Bolt |
24 |
|||||
14 |
805338298 |
垫圈 22 |
Washer |
96 |
|||||
15 |
805006394 |
螺栓 M22×120 |
Bolt |
72 |
|||||
16 |
800305455 |
支重轮 |
Bracket |
18 |
H |
800345727 |
Y |
||
17 |
800305457 |
涨紧装置 |
Adjuster Assy |
2 |
H |
800309309 |
Y |
||
18 |
805004837 |
螺栓 M24×90 |
Bolt |
4 |
|||||
19 |
800305458 |
引导轮 |
Guide Wheel |
2 |
H |
800306927 |
Y |
||
20 |
800305456 |
托轮 |
Upper Roller |
4 |
H |
800345728 |
Y |
||
21 |
805338296 |
垫圈 16 |
Washer |
16 |
|||||
22 |
805006392 |
螺栓 M16×110 |
Bolt |
16 |
|||||
23 |
312601793 |
下车架 |
Track Frame |
1 |
|||||
24 |
805338299 |
垫圈 24 |
Washer |
40 |

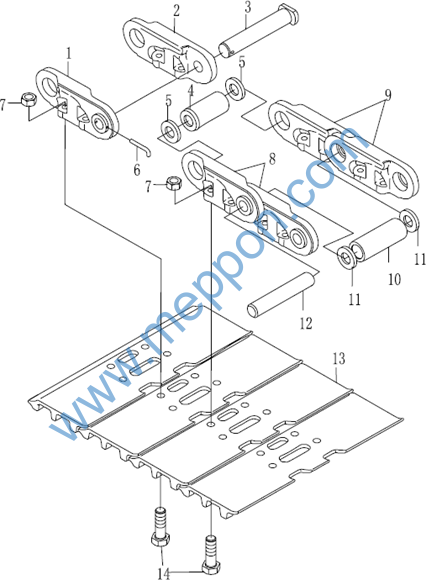

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
800306752 |
左主链轨节 |
Master Link LH |
1 |
|||||
2 |
800306751 |
右主链轨节 |
Master Link RH |
1 |
|||||
3 |
800306757 |
主销轴 |
Master Track Pin |
1 |
|||||
4 |
800306756 |
主销套 |
Master Bushing |
1 |
|||||
5 |
800306758 |
主密封圈 |
Master Spacer |
2 |
|||||
6 |
800306761 |
开口销 |
Cotter Pin |
1 |
|||||
7 |
800306764 |
螺母 |
Track Nut |
196 |
|||||
8 |
800306760 |
左链轨节 |
Track Link LH |
48 |
|||||
9 |
800306759 |
右链轨节 |
Track Link RH |
48 |
|||||
10 |
800306753 |
销套 |
Bushing |
48 |
|||||
11 |
800306755 |
密封圈 |
Spacer |
96 |
|||||
12 |
800306754 |
销轴 |
Track Pin |
48 |
|||||
13 |
800306763 |
履带板 |
Track Shoe |
48 |
|||||
14 |
800306762 |
螺栓 |
Track Bolt |
196 |
|||||
15 |
800306765 |
链轨节合件 |
Chain |
48 |
|||||
16 |
800306766 |
主链轨节合件 |
Chain |
1 |

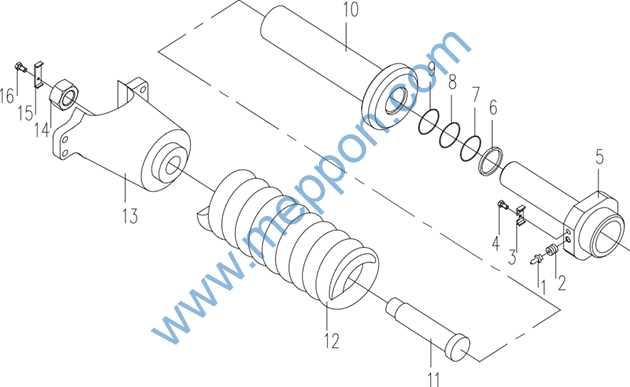

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
800340271 |
油杯 |
Screw |
1 |
|||||
2 |
800340270 |
润滑嘴 |
Valve |
1 |
|||||
3 |
800340282 |
锁垫 |
Plate |
1 |
|||||
4 |
805000074 |
螺栓 |
Bolt |
1 |
|||||
5 |
800340269 |
活塞轴 |
Slaft |
1 |
|||||
6 |
800340272 |
防尘圈 |
Ring |
1 |
|||||
7 |
800340275 |
修整环 |
Ring |
1 |
|||||
8 |
800340276 |
U 型密封圈 |
U-Packing |
1 |
|||||
9 |
800340277 |
弹性挡圈 |
Ring |
1 |
|||||
10 |
800340273 |
油缸总成 |
Cylinder |
1 |
|||||
11 |
800340278 |
杆 |
Rod |
1 |
|||||
12 |
800340274 |
弹簧 |
Spring |
1 |
|||||
13 |
800340279 |
支架 |
Yoke |
1 |
|||||
14 |
800340280 |
螺母 |
Nut |
1 |
|||||
15 |
800340281 |
横板 |
Plate |
1 |
|||||
16 |
805000716 |
螺栓 |
Bolt |
1 |
