XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 20
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||

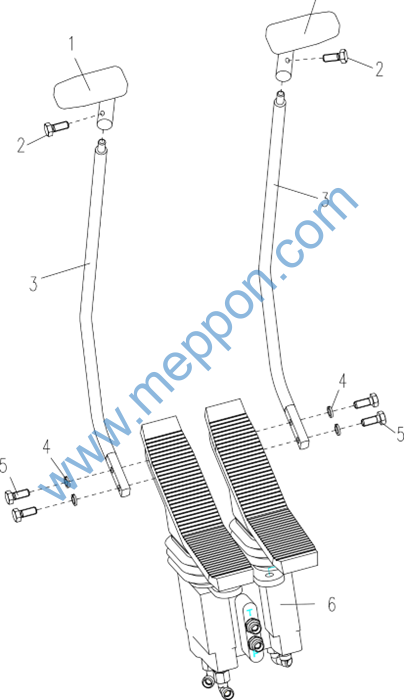

1 2 3 4 5 6 7 |
819908627 805338260 310400213 805300014 805046462 310400211 819908626 |
左手柄 螺栓M4×12 拉杆(深灰色)垫圈 10 螺栓M10×25 行走先导阀总成右手柄 |
Grip Bolt Haulm Washer Bolt Pilot Valve Assy Grip |
2 2 2 4 4 1 1 |
H |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
1 |
860120444 |
J95C1001 壳体 |
Case |
1 |
|||||
2 |
860200373 |
WPT18 螺塞 |
Plug |
4 |
|||||
3 |
860200374 |
J95C1002 螺塞 |
Plug |
1 |
|||||
4 |
803194822 |
PO 010A O 形圈 |
O-Ring |
1 |
|||||
5 |
803194823 |
PO 014 O 形圈 |
O-Ring |
1 |
|||||
6 |
860120445 |
J95C1003 阀芯 |
Spool |
4 |
|||||
7 |
803194824 |
J95C1004 垫片 |
Shim |
4 |
|||||
8 |
860200375 |
JA0D3001 弹簧 |
Spring |
2 |
|||||
9 |
860200376 |
JA2M5018 弹簧座 |
Spring Seat |
2 |
|||||
10 |
860200377 |
J96C2001 弹簧 |
Spring |
4 |
|||||
11 |
860200378 |
JAOD3003 挡环 |
Stopper |
4SET |
|||||
12 |
860200379 |
J97A5011 限位块 |
Stopper |
2 |
|||||
13 |
801732987 |
JAOD3004 弹簧 |
Spring |
4 |
|||||
14 |
860200380 |
JAOM3005 推杆 |
Push Rod |
4 |
|||||
15 |
801732988 |
JAOD3006 弹簧 |
Spring |
2 |
|||||
16 |
860200381 |
JAOM3007 弹簧座 |
Spring Seat |
2 |
|||||
17 |
860200382 |
J97A5012 限位块 |
Stopper |
2 |
|||||
18 |
860200383 |
JA0D3008 堵头 |
Plug |
4 |
|||||
19 |
803194828 |
PO 020(F) O 形圈 |
O-Ring |
4 |
|||||
20 |
860200384 |
RSY12(H90) 推杆密封件 |
Rod Seal |
4 |
|||||
21 |
860200385 |
JA1G1002 固定盘 |
Plate |
1 |
|||||
22 |
860200386 |
J95C1011 轴套 |
Bushing |
1 |
|||||
23 |
803202623 |
J95C1012 联轴节 |
Joint Ass’y |
1 |
|||||
24 |
860200387 |
J97A5016A 斜盘 |
Swash Plate |
1 |
|||||
25 |
803177316 |
J95C1014 六角螺母 |
Hex Nut |
1 |
|||||
26 |
803202540 |
J97A1001 接杆 |
Connector |
1 |
|||||
27 |
860200388 |
HNM14-1 螺母 |
Nut |
1 |
|||||
28 |
801535816 |
J97A1002 波纹皮套 |
Boot RH |
1 |
|||||
801535817 |
J97A1003 波纹皮套 |
Boot LH |
|||||||
29 |
860200389 |
HNM12-1 螺母 |
Nut |
1 |
|||||
30 |
819909387 |
J97A1004 开关总成 |
Switch Ass’y |
1SET |
|||||
31 |
803202541 |
J97A1005 嵌入块 |
Insert |
1SET |
|||||
32 |
803202542 |
J97A1006 手柄总成 |
Handle Ass’y |
1 |
|||||
33 |
805135699 |
SAM103 螺钉 |
Screw |
1 |
|||||
34 |
803007421 |
JAOD3009 阀杆组件(1,3) |
Spool Kit(1.3) |
||||||
35 |
803173626 |
JAOD3010 堵头组件(1.3) |
Plug Kit (1.3) |
803007181 左先导阀 Left Pilot Valve
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
36 37 38 39 40 |
803007422 803173627 860200390 860200391 860200392 |
JAOD3011 阀杆组件(2.4) JAOD3012 堵头组件(2.4) JAOD3013 组件总成(1.3) JAOD3014 堵头组件(2.4) J97A5018 波纹套 |
Spool Kit(2.4) Plug Kit(2.4) Kit Ass’y(1.3) Plug Kit(2.4) Boot |
1 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
1 |
860120444 |
J95C1001 壳体 |
Case |
1 |
|||||
2 |
860200373 |
WPT18 螺塞 |
Plug |
4 |
|||||
3 |
860200374 |
J95C1002 螺塞 |
Plug |
1 |
|||||
4 |
803194822 |
PO 010A O 形圈 |
O-Ring |
1 |
|||||
5 |
803194823 |
PO 014 O 形圈 |
O-Ring |
1 |
|||||
6 |
860120445 |
J95C1003 阀芯 |
Spool |
4 |
|||||
7 |
803194824 |
J95C1004 垫片 |
Shim |
4 |
|||||
8 |
860200375 |
JA0D3001 弹簧 |
Spring |
2 |
|||||
9 |
860200376 |
JA2M5018 弹簧座 |
Spring Seat |
2 |
|||||
10 |
860200377 |
J96C2001 弹簧 |
Spring |
4 |
|||||
11 |
860200378 |
JAOD3003 挡环 |
Stopper |
4SET |
|||||
12 |
860200379 |
J97A5011 限位块 |
Stopper |
2 |
|||||
13 |
801732987 |
JAOD3004 弹簧 |
Spring |
4 |
|||||
14 |
860200380 |
JAOM3005 推杆 |
Push Rod |
4 |
|||||
15 |
801732988 |
JAOD3006 弹簧 |
Spring |
2 |
|||||
16 |
860200381 |
JAOM3007 弹簧座 |
Spring Seat |
2 |
|||||
17 |
860200382 |
J97A5012 限位块 |
Stopper |
2 |
|||||
18 |
860200383 |
JA0D3008 堵头 |
Plug |
4 |
|||||
19 |
803194828 |
PO 020(F) O 形圈 |
O-Ring |
4 |
|||||
20 |
860200384 |
RSY12(H90) 推杆密封件 |
Rod Seal |
4 |
|||||
21 |
860200385 |
JA1G1002 固定盘 |
Plate |
1 |
|||||
22 |
860200386 |
J95C1011 轴套 |
Bushing |
1 |
|||||
23 |
803202623 |
J95C1012 接头总成 |
Joint Ass’y |
1 |
|||||
24 |
860200387 |
J97A5016A 斜盘 |
Swash Plate |
1 |
|||||
25 |
803177316 |
J95C1014 六角螺母 |
Hex Nut |
1 |
|||||
26 |
803202540 |
J97A1001 接杆 |
Connector |
1 |
|||||
27 |
860200388 |
HNM14-1 螺母 |
Nut |
1 |
|||||
28 |
801535816 |
J97A1002 波纹皮套 |
Boot RH |
1 |
|||||
801535817 |
J97A1003 波纹皮套 |
Boot LH |
|||||||
29 |
860200389 |
HNM12-1 螺母 |
Nut |
1 |
|||||
30 |
819909387 |
J97A1004 开关总成 |
Switch Ass’y |
1SET |
|||||
31 |
803202541 |
J97A1005 嵌入块 |
Insert |
1SET |
|||||
32 |
803202542 |
J97A1006 手柄总成 |
Handle Ass’y |
1 |
|||||
33 |
805135699 |
SAM103 螺钉 |
Screw |
1 |
|||||
34 |
803007421 |
JAOD3009 阀杆组件(1,3) |
Spool Kit(1.3) |
||||||
35 |
803173626 |
JAOD3010 堵头组件(1.3) |
Plug Kit (1.3) |
803007182 右先导阀 Right Pilot Valve
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
36 37 38 39 40 |
803007422 803173627 860200390 860200391 860200392 |
JAOD3011 阀杆组件(2.4) JAOD3012 堵头组件(2.4) JAOD3013 组件总成(1.3) JAOD3014 堵头组件(2.4) J97A5018 波纹套 |
Spool Kit(2.4) Plug Kit(2.4) Kit Ass’y(1.3) Plug Kit(2.4) Boot |
1 |
