XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 21

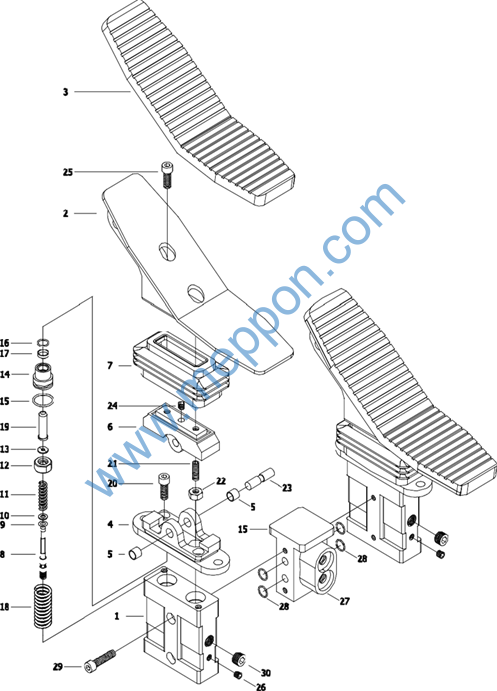

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
1 |
860200393 |
J24D2001 壳体 |
Casing |
2 |
|||||
2 |
860200394 |
J24D2002 踏板 |
Pedal |
2 |
|||||
3 |
860200395 |
J24D2003 踏板盖 |
Pedal Cover |
2 |
|||||
Ⅰ |
860200396 |
J24D2019 盖组件 |
Cover Kit |
||||||
I-4 |
860200397 |
J24D2004 盖 |
Cover |
2 |
|||||
I-5 |
803009060 |
DU1010 衬套 |
Bush |
4 |
|||||
II |
860200398 |
J24D2020 凸轮组件 |
Cam Kit |
||||||
II-6 |
860200399 |
J24D2005 凸轮 |
Cam |
2 |
|||||
7 |
860200400 |
J24D2006 波纹皮套 |
Bellows |
2 |
|||||
III |
860200401 |
J96J1004 阀芯组件 |
Spool Kit |
||||||
III-8 |
860200402 |
J24D2007 阀芯 |
Spool |
4 |
|||||
III-9 |
860200403 |
SO90601 垫片 |
Shim |
AR |
|||||
III-10 |
860200404 |
J24D2008 弹簧座 |
Spring Seat |
4 |
|||||
III-11 |
860200405 |
J96J1001 弹簧 |
Spring |
4 |
|||||
III-12 |
860200406 |
J24D2010 弹簧座 |
Spring Seat |
4 |
|||||
III-13 |
860200407 |
J24D2011 挡环 |
Stopper |
4SET |
|||||
Ⅳ |
803202543 |
J24D2021 推杆组件 |
Push Rod Kit |
||||||
Ⅳ-14 |
860200409 |
J24D2012 堵头 |
Plug |
4 |
|||||
Ⅳ-15 |
803194828 |
PO 020 O 形圈 |
O-Ring |
4 |
|||||
Ⅳ-16 |
860200409 |
DSP10 防尘圈 |
Dust Seal |
4 |
|||||
Ⅳ-17 |
803202544 |
RSY10 推杆密封件 |
Rod Seal |
4 |
|||||
18 |
860200410 |
J98M2001 弹簧 |
Spring |
4 |
|||||
Ⅳ-19 |
860200411 |
J24D2014 推杆 |
Push Rod |
4 |
|||||
20 |
860200412 |
WBM0830 扭力螺栓 |
Wrench Bolt |
4 |
|||||
II-21 |
860200413 |
J24D2015 调整螺钉 |
Set Screw |
4 |
|||||
II-22 |
860200414 |
HNM10 螺母 |
Nut |
4 |
|||||
23 |
860200415 |
J24D2016 凸轮轴 |
Cam Shaft |
2 |
|||||
II-24 |
860200416 |
SBM0812 调整螺钉 |
Set Screw |
2 |
|||||
25 |
860200417 |
WBM1015 扭力螺栓 |
Wrench Bolt |
4 |
|||||
26 |
860200418 |
WPT18 螺塞 |
Plug |
2 |
|||||
27 |
860200419 |
J961002 连接块 |
Spacer |
1 |
|||||
Ⅴ |
803202545 |
J24D2022 密封组件 |
Seal Kit |
||||||
Ⅴ-28 |
860200420 |
PO 012 O 形圈 |
O-Ring |
4 |
|||||
29 |
860200421 |
WBM0845 扭力螺栓 |
Wrench Bolt |
4 |
|||||
30 |
803194857 |
WPT38 螺塞 |
Plug |
2 |
310403522 电气系统 Electric System
310403522 电气系统 Electric System

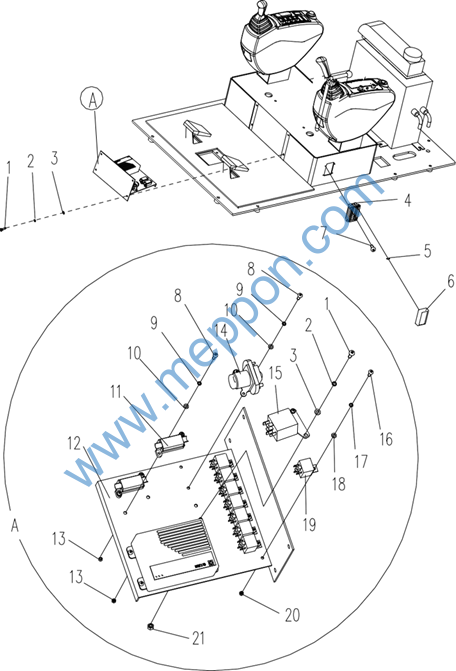

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 |
805139890 |
螺钉 M6×16 |
Screw |
6 |
|||||
2 |
805338258 |
垫圈 6 |
Washer |
6 |
|||||
3 |
805338275 |
垫圈 6 |
Washer |
6 |
|||||
4 |
803608832 |
保险丝盒 |
Fuse box |
1 |
|||||
5 |
803608734 |
保险丝 5A |
Fuse |
3 |
|||||
803608735 |
保险丝 10A |
Fuse |
8 |
||||||
803608736 |
保险丝 15A |
Fuse |
1 |
||||||
803608737 |
保险丝 20A |
Fuse |
3 |
||||||
803608738 |
保险丝 30A |
Fuse |
1 |
||||||
6 |
310401592 |
保险丝盒盖标牌 |
Fuse box cover |
1 |
|||||
7 |
805100250 |
螺钉 M4×20 |
Screw |
4 |
|||||
8 |
805100271 |
螺钉 M4×16 |
Screw |
6 |
|||||
9 |
805302454 |
垫圈 4 |
Screw |
6 |
|||||
10 |
805300157 |
垫圈 4 |
Screw |
6 |
|||||
11 |
803602240 |
熔断器 |
Fuse |
2 |
|||||
12 |
310401588 |
器件安装板支架 |
Install board |
1 |
|||||
13 |
805200082 |
螺母M4 |
Nut |
6 |
|||||
14 |
803608833 |
电源继电器 |
Relay |
1 |
|||||
15 |
803608719 |
起动继电器 |
Start relay |
1 |
|||||
16 |
805100275 |
螺钉 M5×16 |
Screw |
14 |
|||||
17 |
805300109 |
垫圈 5 |
Washer |
14 |
|||||
18 |
805300119 |
垫圈 5 |
Washer |
14 |
|||||
19 |
803608725 |
继电器 |
Relay |
8 |
|||||
20 |
805200046 |
螺母 M5 |
Nut |
14 |
|||||
21 |
805238370 |
螺母 M6 |
Nut |
2 |
310403522 电气系统 Electric System
310403522 电气系统 Electric System

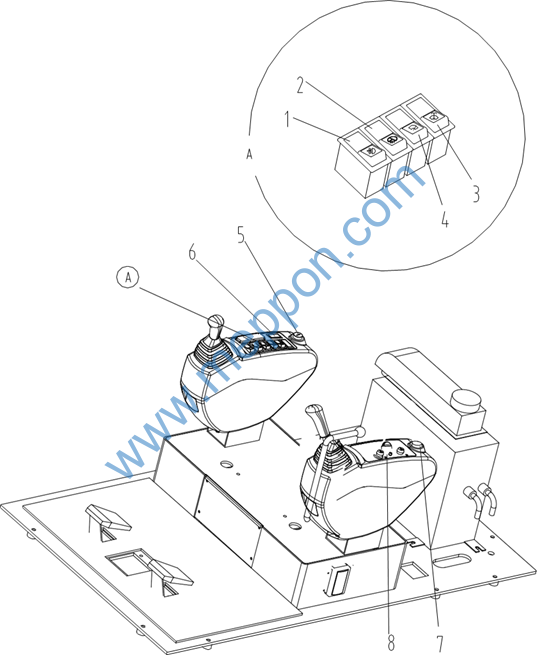

序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 |
803608724 |
转台灯翘板开关 |
Switch |
1 |
|||||
801900396 |
标志板 3.31 |
Sign board |
1 |
||||||
2 |
803608724 |
动臂灯翘板开关 |
Switch |
1 |
|||||
803704504 |
标志板 3.32 |
Sign board |
1 |
||||||
3 |
803608819 |
洗涤器翘板开关 |
Switch |
1 |
|||||
801905349 |
标志板 2.6 |
Sign board |
1 |
||||||
4 |
803608708 |
雨刮器翘板开关 |
Switch |
1 |
|||||
801900396 |
标志板 2.5 |
Sign board |
1 |
||||||
5 |
803645958 |
启动开关 |
Starter switch |
1 |
|||||
6 |
803704441 |
盖板 |
Cover |
3 |
|||||
7 |
803705821 |
备用电源 |
Standby power |
1 |
|||||
8 |
819908783 |
空调控制面板 |
Unit Air-condition |
1 |
310403522 电气系统 Electric System
310403522 电气系统 Electric System

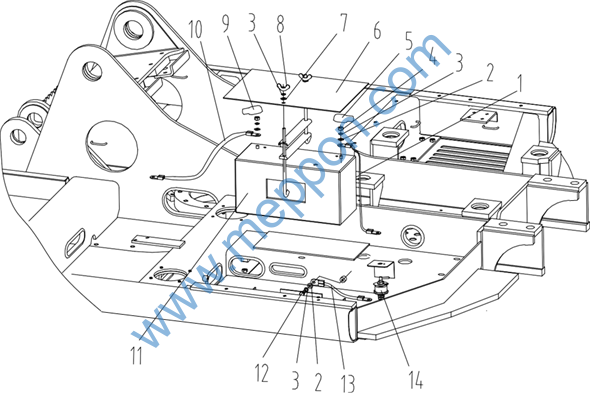

序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 |
803604698 |
电瓶线(L=600) |
Cable |
1 |
|||||
2 |
805338278 |
垫圈 10 |
Washer |
5 |
|||||
3 |
805338260 |
垫圈 10 |
Washer |
3 |
|||||
4 |
805238366 |
螺母 M10 |
Nut |
2 |
|||||
5 |
803704134 |
电瓶负极护套 |
Insulator cap |
1 |
|||||
6 |
310402824 |
电瓶上罩 |
Cover |
1 |
|||||
7 |
805338267 |
垫圈 10 |
Washer |
2 |
|||||
8 |
805203190 |
蝶形螺母 M10 |
Nut |
2 |
|||||
9 |
803704133 |
电瓶正极护套 |
Insulator cap |
1 |
|||||
10 |
803608866 |
电瓶线(L=1900) |
Cable |
1 |
|||||
11 |
860105039 |
蓄电池 |
Battery |
1 |
|||||
12 |
805046524 |
螺栓 M10×16 |
Screw |
1 |
|||||
13 |
803608711 |
电瓶线(L=200) |
Cable |
1 |
|||||
14 |
803604579 |
电源总开关 |
Power switch |
1 |
310403522 电气系统 Electric System
310403522 电气系统 Electric System
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 2 3 4 5 |
841108375 805300183 805300119 803538133 310403309 |
内六方螺丝 M5×30 垫圈 5 垫圈 5 电子监控器电控线束 |
Hex sake set screw Washer Washer Monitor harness |
4 4 4 1 1 |
