XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 22
310403522 电气系统 Electric System
310403522 电气系统 Electric System
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||

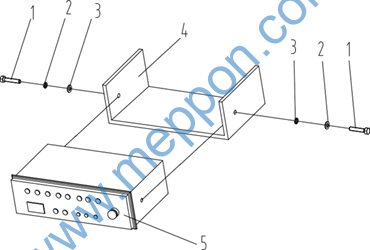

1 |
805100275 |
螺钉 M5×16 |
Screw |
2 |
|||||
2 |
805300109 |
垫圈 5 |
Washer |
2 |
|||||
3 |
805300119 |
垫圈 5 |
Washer |
2 |
|||||
4 |
收音机安装支架 |
bracket |
2 |
||||||
5 |
803506092 |
收音机 |
Radio |
1 |
|||||

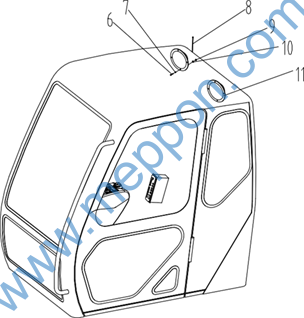

6 |
805100271 |
螺钉 M4×16 |
Screw |
8 |
|||||
7 |
805300027 |
垫圈 4 |
Washer |
8 |
|||||
8 |
803608720 |
天线 |
Antenna |
1 |
|||||
9 |
805200082 |
螺母 M4 |
Nut |
8 |
|||||
10 |
805300157 |
垫圈 4 |
Washer |
8 |
|||||
11 |
803504659 |
扬声器 |
Speaker |
2 |
310403522 电气系统 Electric System
310403522 电气系统 Electric System
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||

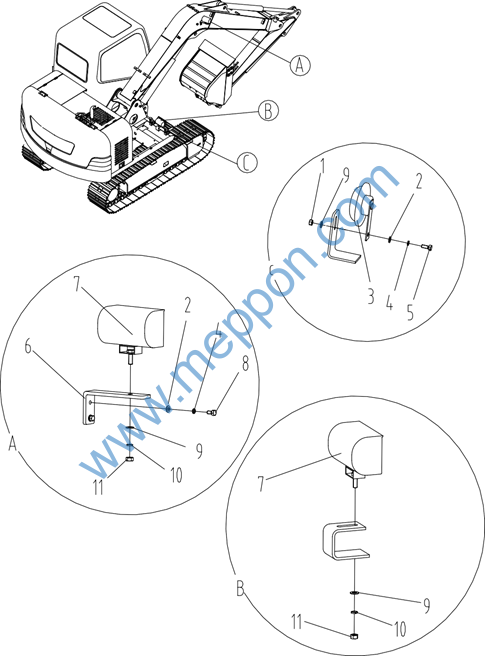

1 |
805046477 |
螺母 M8 |
Nut |
2 |
|||||
2 |
805338276 |
垫圈 8 |
Washer |
5 |
|||||
3 |
803504657 |
喇叭(高、低音各一个) |
Horn |
1 |
|||||
4 |
805338259 |
垫圈 8 |
Washer |
5 |
|||||
5 |
805046507 |
螺栓 M8×20 |
Bolt |
2 |
|||||
6 |
310400229 |
臂灯支架 |
Arm lamp bracket |
2 |
|||||
7 |
803504715 |
工作灯(DC12V55W) |
Work lamp |
3 |
|||||
8 |
805046503 |
螺栓 M8×16 |
Bolt |
4 |
|||||
9 |
805338278 |
垫圈 10 |
Washer |
4 |
|||||
10 |
805338260 |
垫圈 10 |
Washer |
3 |
|||||
11 |
805238366 |
螺母 M10 |
Nut |
3 |
310403522 电气系统 Electric System
310403522 电气系统 Electric System
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||

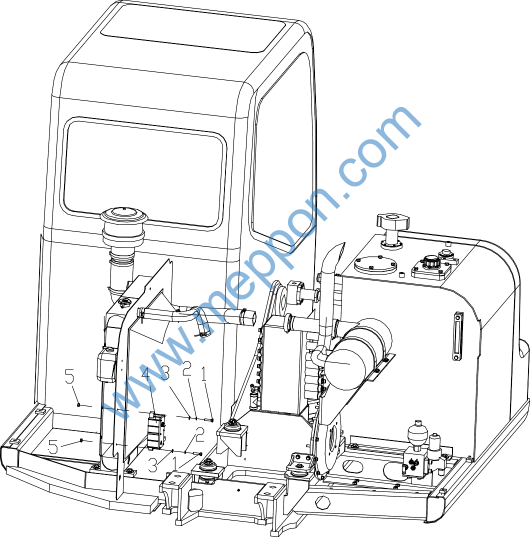

1 |
803608694 |
预热继电器 |
Warm-up Relay |
1 |
|||||
2 |
805338275 |
垫圈 6 |
Washer |
6 |
|||||
3 |
805338258 |
垫圈 6 |
Washer |
6 |
|||||
4 |
805139890 |
螺钉 M6×16 |
Screw |
6 |
|||||
5 |
803608701 |
预热保险 |
Fuse |
1 |
|||||
6 |
805300119 |
垫圈 5 |
Washer |
2 |
|||||
7 |
805300109 |
垫圈 5 |
Washer |
2 |
|||||
8 |
805100275 |
螺栓 M5×16 |
Screw |
2 |
|||||
9 |
310400233 |
电器罩 |
Cover |
1 |
310403522 电气系统 Electric System
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1
2 3 |

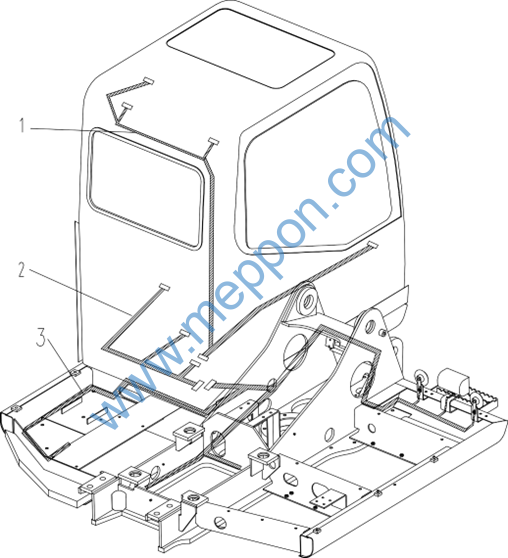

310403523
310403525 310403524 |
监控器线束
驾驶室线束主线束 |
Monitor wiring harness Cab wiring harness Main wiringharness |
1
1 1 |
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 2 3 4 5 |
805046512 805338259 805338276 803542697 805046477 |
螺栓 M8X35 垫圈 8 垫圈 8 油门马达螺母 M8 |
Screw Washer Washer Motor Nut |
2 2 2 1 2 |
