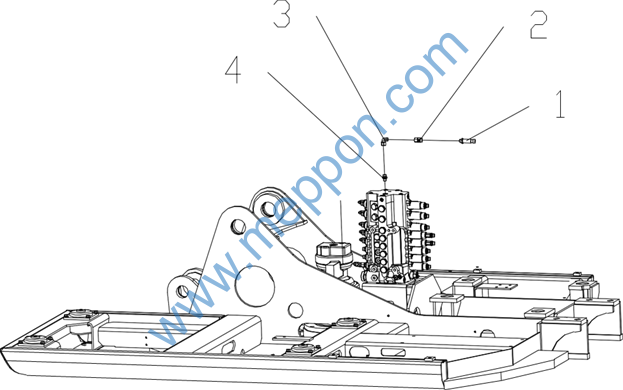

XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 23
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 2 3 4 |
803504797 803300050 803172316 803172161 |
怠速压力传感器接头 弯头接头 |
Sensor Adapter Adapter Adapter |
1 1 1 1 |

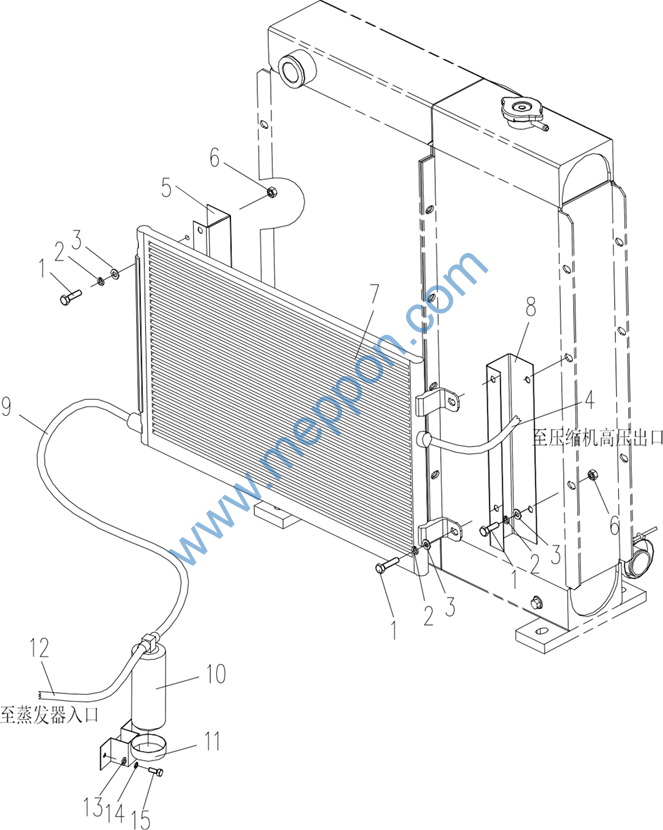

310400349 空调系统 Air Conditioner System
序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 I A |
替换零件 REPLACEABLE PART |
|
零件代 号Part No |
数量 Q’TY |
||||||||
1 |
805046484 |
螺栓 M8×25 |
Bolt |
8 |
|||||
2 |
805338259 |
垫圈 8 |
Washer |
15 |
|||||
3 |
805338276 |
垫圈 8 |
Washer |
15 |
|||||
4 |
803543488 |
冷媒管(压–冷) |
Hose |
1 |
|||||
5 |
803543490 |
冷凝器支架 |
Bracket of condenser |
1 |
|||||
6 |
805046477 |
螺母 M8 |
Nut |
4 |
|||||
7 |
803504835 |
冷凝器 |
Condenser |
1 |
|||||
8 |
803543491 |
冷凝器支架 |
Bracket of |
1 |
|||||
9 |
803704475 |
冷媒管(冷–储) |
condenserHose |
1 |
|||||
10 |
803543487 |
储液器总成 |
Liquid Tank |
1 |
|||||
11 |
803504746 |
储液器支架 |
Liquid Tank |
1 |
|||||
12 |
803543489 |
冷媒管(储–蒸) |
BracketHose |
1 |
|||||
13 |
805338275 |
垫圈 6 |
Washer |
2 |
|||||
14 |
805338258 |
垫圈 6 |
Washer |
2 |
|||||
15 |
805046481 |
螺栓 M6×16 |
Bolt |
2 |

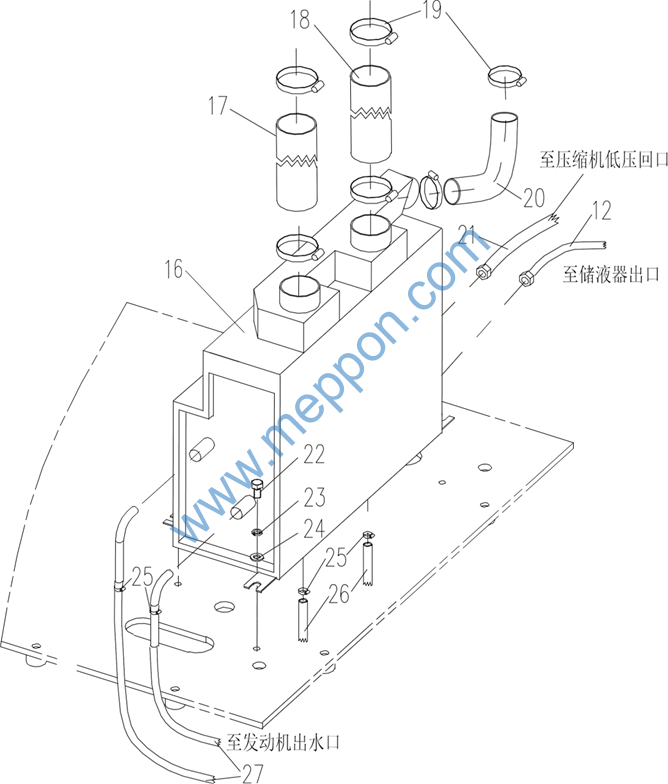

序号 ITE M |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERI AL NO |
互换性 I A |
替换零件 REPLACEABLE PART |
|
零件代 号Part No |
数量 Q’TY |
||||||||
16 |
803543486 |
蒸发器总成 |
EvaporatorAssembly、 |
1 |
|||||
17 |
803543494 |
塑料风管 |
Wind way of Plastic |
1 |
|||||
18 |
803543495 |
塑料风管 |
Wind way of Plastic |
1 |
|||||
19 |
801504135 |
喉箍 |
Hoop |
6 |
|||||
20 |
803543496 |
塑料风管 |
Wind way |
1 |
|||||
21 |
803704473 |
冷媒管(蒸–压) |
Hose |
1 |
|||||
22 |
805046472 |
螺栓 M10×20 |
Bolt |
4 |
|||||
23 |
805338260 |
垫圈 10 |
Washer |
8 |
|||||
24 |
805338278 |
垫圈 10 |
Washer |
8 |
|||||
25 |
800104448 |
喉箍 |
Hoop |
6 |
|||||
26 |
803504833 |
滴水管 |
Pipe |
2 |
|||||
27 |
801906594 |
热水管 |
Hose |
2 |

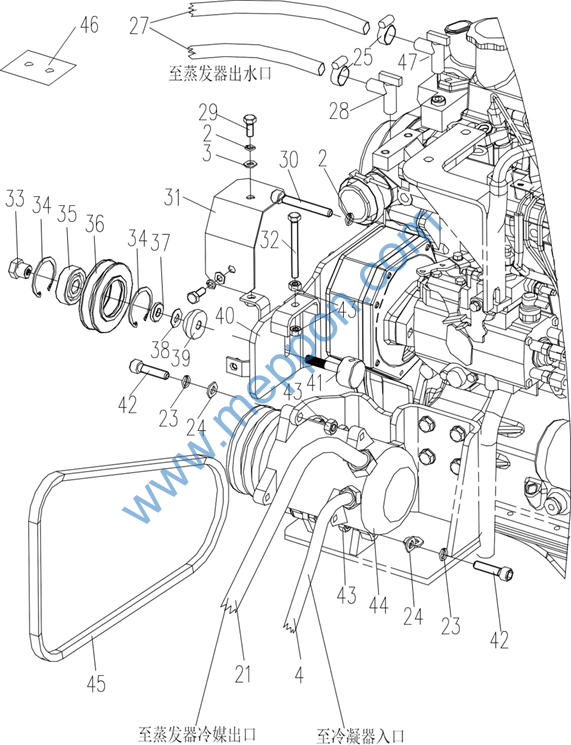

310400349 空调系统 Air Conditioner System
序号 ITE M |
零件代号 |
零件名 |
PART NAME |
数量 Q’ T Y |
服务 代 |
适用机号 |
互换 性 |
替换零件 REPLACEABLE PART |
|
Part No |
码 S. C |
SERIAL NO |
I A |
零件代 号Part No |
数量 Q’TY |
||||
28 |
819909298 |
水阀 |
Valve |
1 |
|||||
29 |
805046507 |
螺栓 M8×20 |
Bolt |
2 |
|||||
30 |
805046609 |
螺栓 M8×80 |
Bolt |
4 |
|||||
31 |
310400360 |
盖板 |
Plate |
1 |
|||||
32 |
805046542 |
螺栓 M10×100 |
Bolt |
1 |
|||||
33 |
310400358 |
轴套 |
Bolt |
1 |
|||||
34 |
805400037 |
挡圈 |
Collor |
2 |
|||||
35 |
800513389 |
轴承 |
Bearing |
1 |
|||||
36 |
310500410 |
轮 |
Wheel |
1 |
|||||
37 |
310400357 |
挡圈 |
Collor |
1 |
|||||
38 |
310400355 |
调整垫圈 |
Washer |
1 |
|||||
39 |
310400354 |
挡圈 |
Collor |
1 |
|||||
40 |
310400352 |
支撑板 |
Bracket |
1 |
|||||
41 |
310400353 |
螺栓 |
Bolt |
1 |
|||||
42 |
805139862 |
螺钉 M10×40 |
Bolt |
4 |
|||||
43 |
805238366 |
螺母 M10 |
Nut |
4 |
|||||
44 |
819909239 |
压缩机 |
Compressor |
1 |
|||||
45 |
803543492 |
皮带 |
Strap |
1 |
|||||
46 |
803543497 |
控制面板 |
Controlpanel Assembly |
1 |
|||||
47 |
803543493 |
水阀 |
Valve |
1 |

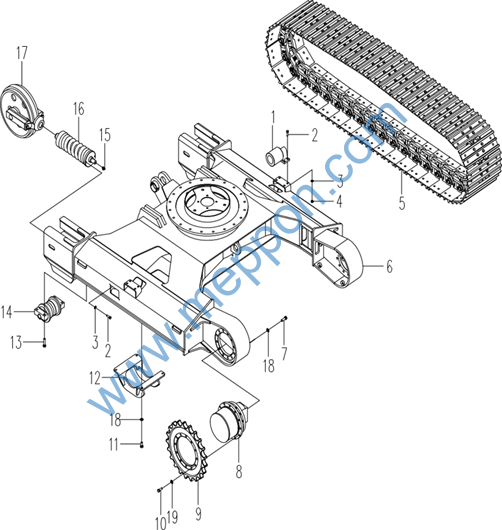

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
800305414 |
托轮 |
Upper Roller |
2 |
|||||
2 |
805006287 |
螺栓M12×40 |
Bolt |
12 |
|||||
3 |
8053382818 |
垫圈 12 |
Washer |
12 |
|||||
4 |
05238367 |
螺母M12 |
Nut |
8 |
|||||
5 |
800305412 |
履带总成 |
Crawler |
2 |
|||||
6 |
310403156 |
车架总成 |
Frame |
1 |
|||||
7 |
805006290 |
螺栓M16×50 |
Bolt |
24 |
|||||
8 |
803007194 |
行走马达 |
Travel Motor |
2 |
|||||
9 |
800305411 |
驱动轮 |
Sprocket |
2 |
|||||
10 |
805005944 |
螺栓M14×45 |
Bolt |
24 |
|||||
11 |
805006289 |
螺栓M16×35 |
Bolt |
8 |
|||||
12 |
310402813 |
夹轨器 |
Guard |
2 |
|||||
13 |
805006288 |
螺栓M16×65 |
Bolt |
40 |
|||||
14 |
800305413 |
支重轮 |
Lower Roller |
10 |
|||||
15 |
801100336 |
油杯M10×1 |
Grease Cup |
2 |
|||||
16 |
800305465 |
涨紧装置 |
Adjuster Assy |
2 |
|||||
17 |
800305410 |
导向轮 |
Guide Wheel |
2 |
|||||
18 |
805338285 |
垫圈 16 |
Washer |
32 |
|||||
19 |
805338283 |
垫圈 14 |
Washer |
24 |
