XCMG XE80 HYDRAULIC EXCAVATOR SPARE PARTS CATALOGUE 24
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
310400386 |
马达盖板 |
Cover |
2 |
|||||
2 |
310400385 |
封板 |
Cover |
2 |
|||||
3 |
805338278 |
垫圈 10 |
Washer |
20 |
|||||
4 |
805338260 |
垫圈 10 |
Washer |
20 |
|||||
5 |
805046462 |
螺栓M10×25 |
Bolt |
20 |
|||||
6 |
310400383 |
橡胶护套 |
Rubber Guard |
2 |
|||||
7 |
310400375 |
注油口盖板 |
Cover |
2 |
|||||
8 |
805338275 |
垫圈 6 |
Washer |
6 |
|||||
9 |
805338258 |
垫圈 6 |
Washer |
6 |
|||||
10 |
805046481 |
螺栓M6×16 |
Bolt |
6 |
|||||
11 |
310403153 |
下盖板 |
Cover |
1 |
|||||
12 |
310403154 |
推土铲 |
Dozer |
1 |
|||||
13 |
310400379 |
调整垫片 |
Spacer |
4 |
|||||
14 |
310400380 |
调整垫片 |
Spacer |
4 |
|||||
15 |
801100336 |
油杯M10×1 |
Grease Cup |
2 |
|||||
16 |
310400003 |
衬套 |
Bushing |
2 |
|||||
17 |
310402838 |
推土铲销轴 |
Pin |
2 |
|||||
18 |
310400381 |
调整垫片 |
Spacer |
4 |
|||||
19 |
310400382 |
调整垫片 |
Spacer |
4 |
|||||
20 |
805238367 |
螺母M12 |
Nut |
8 |
|||||
21 |
310402839 |
油缸销轴 |
Pin |
2 |
|||||
22 |
310400376 |
调整垫片 |
Spacer |
6 |
|||||
23 |
310400377 |
调整垫片 |
Spacer |
6 |
|||||
24 |
805046463 |
螺栓M12×120 |
Bolt |
2 |
|||||
25 |
310400388 |
盖板 |
Cover |
1 |
|||||
26 |
310400387 |
橡胶垫 |
Rubber Shim |
1 |
|||||
27 |
805046470 |
螺栓M12×110 |
Bolt |
2 |
|||||
28 |
310400384 |
橡胶护套 |
Rubber Guard |
2 |
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q‘TY |
||||||||
1 |
860200040 |
左主链轨节 |
Master Link LH |
2 |
|||||
2 |
860200041 |
右主链轨节 |
Master Link RH |
2 |
|||||
3 |
800306831 |
主销轴 |
Master Track Pin |
2 |
|||||
4 |
800306830 |
主销套 |
Master Bushing |
2 |
|||||
5 |
800306832 |
主密封圈 |
Master Spacer |
4 |
|||||
6 |
805600011 |
开口销 |
Cotter Pin |
2 |
|||||
7 |
800306835 |
螺母 |
Track Nut |
312 |
|||||
8 |
860200042 |
左链轨节 |
Track Link LH |
76 |
|||||
9 |
860200043 |
右链轨节 |
Track Link RH |
76 |
|||||
10 |
860200044 |
销套 |
Bushing |
76 |
|||||
11 |
860200045 |
密封圈 |
Spacer |
156 |
|||||
12 |
800305557 |
销轴 |
Track Pin |
76 |
|||||
13 |
800306840 |
履带板 |
Track Shoe |
78 |
|||||
14 |
800306834 |
螺栓 |
Track Bolt |
312 |
|||||
800307458 |
链轨合件 |
Track Link |
1 |
||||||
800306842 |
主链轨合件 |
Master Track Link |
1 |
||||||
Track Link Assy |
|||||||||
800306841 |
链轨总成 |
1 |

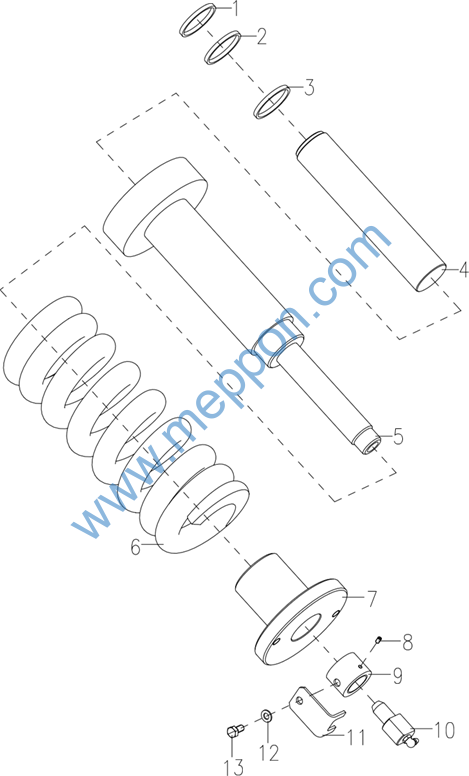

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’TY |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号 Part No |
数量 Q’TY |
||||||||
1 |
860200046 |
防尘圈 |
Seal-Dust |
1 |
|||||
2 |
860200047 |
U型密封圈 |
U-Ring |
1 |
|||||
3 |
860200048 |
支撑环 |
Ring-Back Up |
1 |
|||||
4 |
860200049 |
轴 |
Pin |
1 |
|||||
5 |
860200050 |
油缸体 |
Cylinder |
1 |
|||||
6 |
860200051 |
弹簧 |
Spring |
1 |
|||||
7 |
860200052 |
导座 |
Screw |
1 |
|||||
8 |
860200053 |
内六角平端紧定螺钉 |
Bolt |
1 |
|||||
9 |
800343773 |
螺母 |
Nut |
1 |
|||||
10 |
800306887 |
单向阀总成 |
Valve-Grease |
1 |
|||||
11 |
860200054 |
锁板 |
Plate |
1 |
|||||
12 |
860200055 |
垫圈 |
Washer |
1 |
|||||
13 |
860200056 |
螺栓 |
Bolt |
1 |

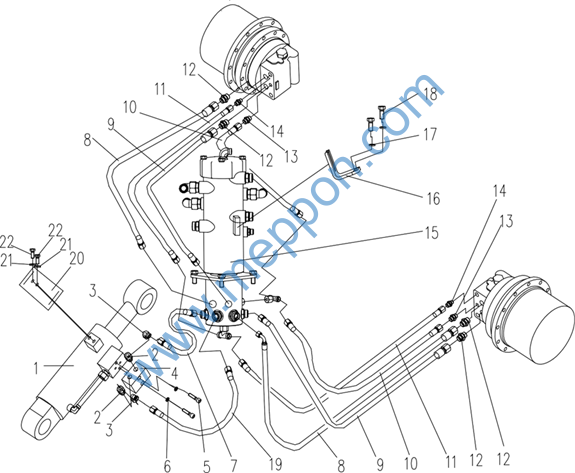

序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
1 |
803007269 |
油缸 |
Separator |
1 |
H |
||||
2 |
803166499 |
接头 |
Adapter |
2 |
|||||
3 |
803109651 |
接头 |
Adapter |
2 |
|||||
4 |
803007432 |
双向液压锁 |
Lock |
1 |
H |
||||
5 |
805139927 |
螺钉 M10×55 |
Screw |
2 |
|||||
6 |
805338260 |
垫圈 10 |
Washer |
2 |
|||||
7 |
803173792 |
软管总成 |
Hose Assy |
2 |
|||||
8 |
803173662 |
软管总成 |
Hose Assy |
2 |
|||||
9 |
803172325 |
软管总成 |
Hose Assy |
2 |
|||||
10 |
803173660 |
软管总成 |
Hose Assy |
2 |
|||||
11 |
803172327 |
软管总成 |
Hose Assy |
2 |
|||||
12 |
803172174 |
接头 |
Adapter |
4 |
|||||
13 |
803172161 |
接头 |
Adapter |
2 |
|||||
14 |
803172790 |
接头 |
Adapter |
2 |
|||||
15 |
800305380 |
回转接头体总成 |
Join Block |
1 |
H |
||||
16 |
310400304 |
支架 |
Bracket |
1 |
|||||
17 |
805338261 |
垫圈 12 |
Washer |
2 |
|||||
18 |
805046485 |
螺栓M12×25 |
Bolt |
2 |
|||||
19 |
803193748 |
软管总成 |
Hose Assy |
1 |
|||||
20 |
310400646 |
防护板 |
Bracket |
1 |
|||||
21 |
805338278 |
垫圈 10 |
Washer |
2 |
|||||
22 |
805046472 |
螺栓M10×20 |
Bolt |
2 |

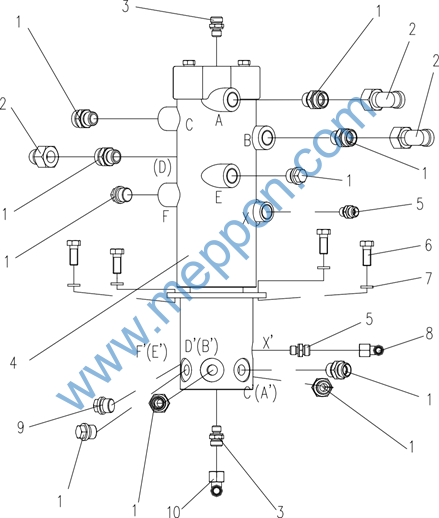

310403141 中心回转体总成 Turing Joint assembly
310403141 中心回转体总成 Turing Joint assembly
序号 ITEM |
零件代号 Part No |
零件名 |
PART NAME |
数量 Q’T Y |
服务代码 S.C |
适用机号 SERIAL NO |
互换性 IA |
替换零件 REPLACEABLE PART |
|
零件代号Part No |
数量 Q’TY |
||||||||
1 |
803172174 |
接头 |
Adapter |
10 |
|||||
2 |
803172317 |
接头 |
Adapter |
3 |
|||||
3 |
803172790 |
接头 |
Adapter |
2 |
|||||
4 |
800305380 |
回转接头 |
Rotary Connection |
1 |
H |
||||
5 |
803172161 |
接头 |
Adapter |
2 |
|||||
6 |
805046482 |
螺栓 M12×30 |
Bolt |
4 |
|||||
7 |
805338261 |
垫圈 12 |
Washer |
4 |
|||||
8 |
803166484 |
接头 |
Adapter |
1 |
|||||
9 |
803172173 |
接头 |
Adapter |
1 |
|||||
10 |
803164786 |
接头 |
Adapter |
1 |
