Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 01
目 录 CONTENT
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
页数 Page |
备注 Remark |
1 |
发动机悬置总成 |
Suspension Assembly |
|||
2 |
AYJ400-1002000/04 |
气缸体总成 |
Cylinder Block Assembly |
||
3 |
AYJ400-1002200/03 |
齿轮室部件 |
Gear Housing Parts |
||
4 |
AYJ100-1003000/01 |
气缸盖总成 |
Cylinder head assembly |
||
5 |
AYJ400-A003000/02 |
气缸盖罩总成 |
Cylinder head cover assembly |
||
6 |
AYJ400-A004000/01 |
吊耳总成 |
Lifting lug Assembly |
||
7 |
AYC00-1004000/05 |
活塞及连杆总成 |
The piston and rod assembly |
||
8 |
AYJ400-1005000/03 |
曲轴减振器总成 |
Crankshaft Vibration Damper Assembly |
||
9 |
凸轮轴总成 |
Camshaft Assembly |
|||
10 |
配气机构总成 |
Valve Train Assembly |
|||
11 |
AYJ400-1008000/02 |
进排气管总成 |
Intake and Exhaust Manifold Parts Assembly |
||
12 |
A7K00-1009000/07 |
油底壳总成 |
Oil Sump Assembly |
||
13 |
AYJ400-1010000/01 |
机油集滤器总成 |
Oil Strainer Assembly |
||
14 |
A30-1011000/04 |
机油泵总成 |
Oil Pump Assembly |
||
15 |
A3100-1012000/03 |
机油滤清器总成 |
The oil filter assembly |
||
16 |
AYJ400-1013000/02 |
机油冷却器总成 |
Oil Cooler Assembly |
||
17 |
AYJ000-1014000/01 |
曲轴箱通风装置总成 |
Crankcase Ventilation Device Assembly |
||
18 |
J2000-1015000/02 |
发动机起动辅助装置总成 |
Engine Start Auxiliary Device Assembly |
||
19 |
AYJ400-1028000/01 |
油标尺总成 |
Oil scale assembly |
||
20 |
AYJ300-1104000/03 |
供给系管路总成 |
Fuel Supply Pipeline Assembly |
||
21 |
AYJ4T0-1105000/01 |
柴油滤清器总成 |
Fuel Filter Assembly |
||
22 |
AYC00-1111000/03 |
喷油泵总成 |
Fuel Injection Pump Assembly |
||
23 |
A2000-1112000/04 |
喷油器总成 |
Fuel Injector Assembly |
||
24 |
AYJ400-1118000/02 |
增压器总成 |
Turbocharger Assembly |
||
25 |
A9CT2-1303000/03 |
散热器水管及软管总成 |
Radiator water pipe and hose Assembly |
||
26 |
B7A00-1305000/03 |
放水开关总成 |
Water Drain Assembly. |
||
27 |
AYJ400-1306000/01 |
调温器总成 |
Thermostat Assembly |
||
28 |
AYJ400-1307000/02 |
水泵总成 |
Water Pump Assembly |
||
29 |
AYJ400-1308000/01 |
风扇总成 |
Fan Assembly |
||
30 |
A9TT0-1600000/01 |
动力输出总成 |
Power Output Assembly |
||
31 |
AYJ400-3509000/03 |
气制动空气压缩机总成 |
Pneumatic Air Compressor Assembly |
||
32 |
AYJ500-3701000/01 |
发电机总成 |
Generator Assembly |
||
33 |
B7617-3708000/03 |
起动机总成 |
Starter Assembly |
||
34 |
AYJ400-3823000/01 |
控制系统总成 |
Controlling System Assembly |
||
35 |
B0000-3904000/02 |
铭牌 |
Data Plate |

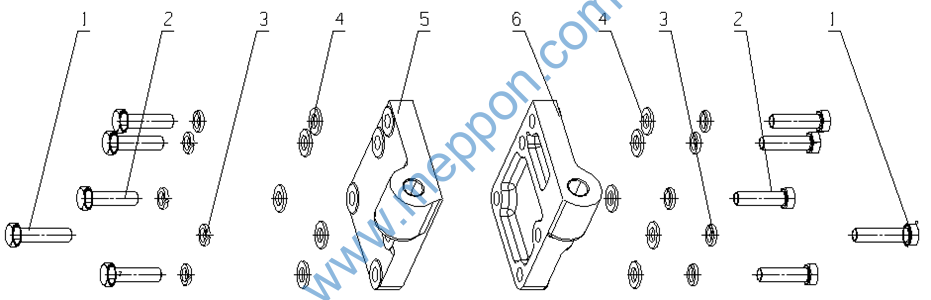

1、A9CT2-1001000/01悬置总成Suspension Assembly
1、A9CT2-1001000/01悬置总成 Suspension Assembly
序号 NO. |
图 号 Part No. |
名 称 |
Description |
数量 Qty |
备注 Remark |
1 |
Q150B1250 |
螺栓M12X50 |
Bolt M12X50 |
2 |
|
2 |
Q150B1245 |
螺栓M12X45 |
Bolt M12X45 |
8 |
|
3 |
Q40312 |
垫圈12 |
Washer 12 |
10 |
|
4 |
Q40112 |
垫圈12 |
Washer 12 |
10 |
|
5 |
A8400-1001601 |
右支架 |
Right bracket |
1 |
|
6 |
A8400-1001501 |
左支架 |
Left bracket |
1 |
EWP=Easy Wear Part

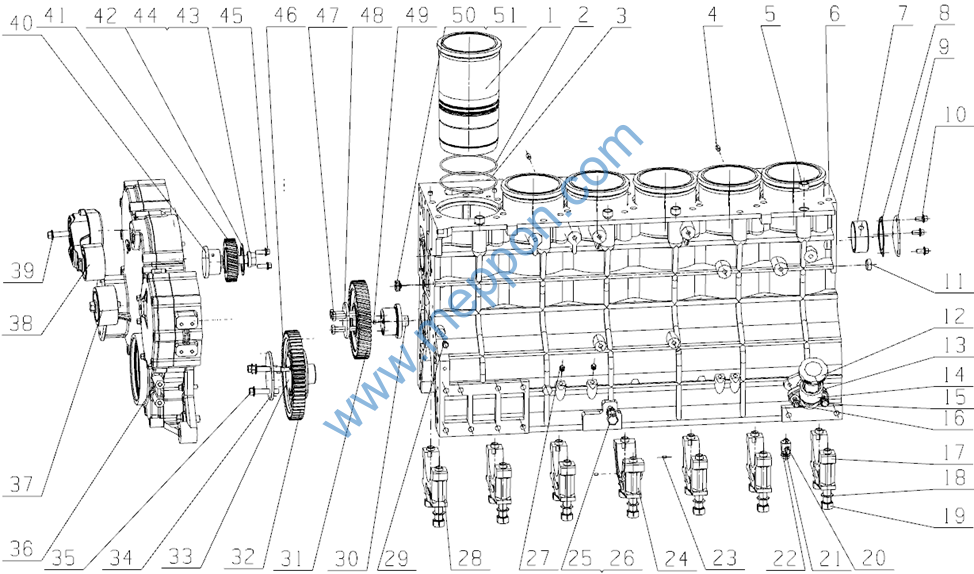

2、AYJ400-1002000/04气缸体总成 Cylinder Block Assembly
2、AYJ400-1002000/04气缸体总成 Cylinder Block Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty. |
备 注 Remark |
1 |
A2000-1002106A |
气缸套 |
Cylinder liner |
6 |
|
2 |
A3000-1002063B |
气缸套封水圈 |
Cylinder cover water sealing ring |
6 |
易损件 EWP |
3 |
A3000-1002063 |
气缸套封水圈 |
Cylinder cover water sealing ring |
6 |
易损件 EWP |
4 |
YC24-0820 |
圆柱销8X20 |
Straight pin |
2 |
|
5 |
6105QA-1003088 |
气缸盖定位销套 |
4 |
||
6 |
AYJ400-1002114SF1 |
气缸体 |
Cylinder block |
1 |
|
7 |
L3000-1002011 |
凸轮轴衬套 |
Camshaft bushing |
7 |
|
8 |
A0100-1002103 |
凸轮轴端盖垫片 |
Crankshaft end cover gasket |
1 |
易损件 EWP |
9 |
A3100-1002102 |
凸轮轴端盖 |
Crankshaft end cover |
1 |
|
10 |
Q1840816 |
螺栓M8X16 |
Bolt M8X16 |
3 |
|
11 |
6105Q-1002110 |
主油道密封塞 |
1 |
||
12 |
150-1003040F |
加机油口盖组件 |
Add oil flap components |
1 |
|
13 |
B8821-1014001 |
呼吸器垫片 |
Respirator gasket |
1 |
易损件 EWP |
14 |
J8L00-1600453 |
加机油口 |
oil filler |
1 |
|
15 |
Q1840822 |
螺栓M8X22 |
Bolt M8X22 |
1 |
|
16 |
Q1840820 |
螺栓M8X20 |
Bolt M8X20 |
1 |
|
17 |
A30-1002014 |
主轴承盖 |
Main bearing cover |
5 |
|
18 |
A30-1002019 |
主轴承螺栓垫圈 |
Main bearing bolt washer |
14 |
|
19 |
A30-1002021 |
主轴承螺栓 |
Main bearing bolt |
14 |
|
20 |
A3100-1002170 |
喷嘴组件 |
6 |
||
21 |
430-1002163 |
垫圈 |
Washer |
6 |
|
22 |
G0100-1002162A |
过油螺栓 |
Oil hollow bolt |
6 |
|
23 |
YC24-0408 |
圆柱销B4×8 |
Stud pin B4×8 |
2 |
|
24 |
A30-1002013 |
中间主轴承盖 |
Middle main bearing cover |
1 |
|
25 |
Q/YC149-14 |
复合式密封垫14 |
Compound seal spacer 14 |
1 |
易损件 EWP |
26 |
Q/YC198-14 |
螺塞M14X1.5 |
Screw plug M14X1.5 |
1 |
|
27 |
B0100-1002104 |
铝堵 |
Aluminum block |
2 |
|
28 |
A30-1002012A |
前主轴承盖 |
Front main bearing cover |
1 |
|
29 |
Q618B01 |
螺塞NPT 1/8 |
Screw plug NPT 1/8 |
1 |
|
30 |
JYA00-1002306ASF1 |
惰齿轮轴 |
Idler gear shaft |
1 |
