Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 02
31 |
JYA00-1002360A |
惰齿轮组件 |
1 |
||
32 |
A8400-1002D40A |
液压泵惰齿轮组件 |
Hydraulic pump idle gear components |
1 |
|
33 |
AYJ400-1002D02SF1 |
液压泵惰齿轮轴 |
Hydraulic pump idler gear shaft |
1 |
|
34 |
A8400-1002D03B |
液压泵惰齿轮防磨板 |
Hydraulic pump idle gear wear plate |
1 |
|
35 |
Q1841050TF2 |
螺栓M10X50 |
Bolt M10 X 50 |
3 |
|
36 |
AYJ400-1002200 |
齿轮室部件 |
Gear parts |
1 |
|
37 |
A2000-1002460 |
多楔带惰轮组件 |
A wedge with idler wheel |
1 |
|
38 |
L6200-1002450A |
张紧皮带轮组件 |
Tension pulley components |
1 |
|
39 |
Q1841080TF2 |
螺栓M10 X 80 |
Bolt M10 X 80 |
1 |
|
40 |
L3000-1002084A |
空压机惰齿轮座 |
Air compressor idle gear |
1 |
|
41 |
A3000-1002041 |
空压机惰齿轮组件 |
Air compressor idle gear components |
1 |
|
42 |
231-1002087 |
惰齿轮减磨板 |
Idle gear wear plate |
1 |
|
43 |
YC208-B02000F |
O形圈2.65X20 |
O ring 2.65×20 |
1 |
易损件 EWP |
44 |
A3000-1002085B |
安装螺栓 |
construction bolt |
1 |
|
45 |
Q1840820TF2 |
螺栓M8 X 20 |
Bolt M8 X 20 |
2 |
|
46 |
Q218B0845 |
螺钉M8 X 45 |
Bolt M8 X 45 |
1 |
|
47 |
Q150B1060TF2 |
螺栓M10X60 |
Bolt M10 x 60 |
3 |
|
48 |
JX400-1002311SF2 |
Idle gear wear plate |
1 |
||
49 |
Q61902 |
螺塞NPT 1/4 |
Screw plug NPT1/4 |
1 |
|
50 |
6105Q-1002067 |
主油道密封塞 |
Main oil gallery closing plug |
1 |
|
51 |
YC208-B01600F |
O形圈2.65X16 |
O ring 2.65×16 |
1 |
易损件 EWP |
EWP=Easy Wear Part

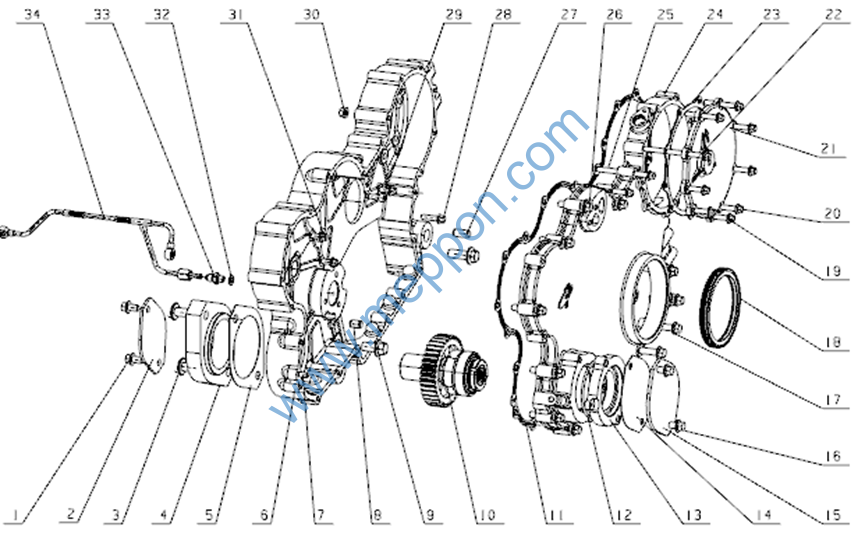

3、AYJ400-1002200/03齿轮室部件 Gear Housing Parts
3、AYJ400-1002200/03齿轮室部件 Gear Housing Parts
序号 NO. |
图号part NO. |
名 称 |
Part name |
备注 Remark |
|
1 |
|||||
Q1841016 |
|||||
螺栓M10X16 |
|||||
Bolt M10X16 |
|||||
2 |
|||||
2 |
|||||
J7900-1002223 |
|||||
液压泵齿轮盖 |
|||||
Hydraulic pump gear cover |
|||||
1 |
|||||
3 |
|||||
Q1841435 |
|||||
螺栓M14X35 |
|||||
Bolt M14X35 |
|||||
3 |
|||||
4 |
|||||
A7K03-1002222 |
|||||
液压泵安装接块 |
|||||
Hydraulic pump mounting block |
|||||
1 |
|||||
易损件 EWP |
|||||
5 |
|||||
A9BT3-1002226 |
|||||
接块垫片 |
|||||
Block gasket |
|||||
1 |
|||||
易损件 EWP |
|||||
6 |
|||||
AYJ400-1002201 |
|||||
齿轮室 |
|||||
gear housing |
|||||
1 |
|||||
7 |
|||||
YC24-0816 |
|||||
圆柱销8X16 |
|||||
Cylindrical pin8X16 |
|||||
2 |
|||||
8 |
|||||
YC24-1218 |
|||||
圆柱销12X18 |
|||||
Cylindrical pin12X18 |
|||||
1 |
|||||
9 |
|||||
Q1841425 |
|||||
螺栓M14X25 |
|||||
Bolt M14X25 |
|||||
1 |
|||||
10 |
|||||
A9CT2-1002260 |
|||||
液压泵齿轮组件 |
|||||
Hydraulic pump gear assembly |
|||||
1 |
|||||
11 |
|||||
A9AJ0-1002204 |
|||||
齿轮室盖板垫片 |
|||||
Gear chamber cover gasket |
|||||
1 |
|||||
易损件 EWP |
|||||
12 |
|||||
YC208-C09000F |
|||||
O形圈3.55X90 |
|||||
o-ring3.55X90 |
|||||
1 |
|||||
13 |
|||||
AYJ400-1002222SF1 |
|||||
液压泵安装接块 |
|||||
Hydraulic pump mounting block |
|||||
1 |
|||||
14 |
|||||
A8400-1002036 |
|||||
转向泵垫片 |
|||||
Steering pump gasket |
|||||
1 |
|||||
易损件 EWP |
|||||
15 |
|||||
A8400-1002037 |
|||||
转向泵盖板 |
|||||
Steering Pump Cover Plate |
|||||
1 |
|||||
16 |
|||||
Q1841022 |
|||||
螺栓M10X22 |
|||||
Bolt M10X22 |
|||||
2 |
|||||
17 |
|||||
Q1841040 |
|||||
螺栓M10X40 |
|||||
Bolt M10X4 |
|||||
2 |
|||||
18 |
|||||
YC209-C110130PR |
|||||
油封110X130 |
|||||
oil seal |
|||||
1 |
|||||
19 |
|||||
Q1840825 |
|||||
螺栓M8X25 |
|||||
Bolt M8X25 |
|||||
3 |
|||||
20 |
|||||
Q1840855 |
|||||
螺栓M8X55 |
|||||
Bolt M8X55 |
|||||
5 |
|||||
21 |
|||||
AYJ400-1002205 |
|||||
喷油泵齿轮盖 |
|||||
Fuel Injection Pump Gear Cover |
|||||
1 |
|||||
22 |
|||||
Q18408115 |
|||||
螺栓M8X115 |
|||||
Bolt M8X115 |
|||||
1 |
|||||
23 |
|||||
A9AJ0-1002206 |
|||||
喷油泵齿轮盖垫片 |
|||||
Fuel injection pump gear cover gasket |
|||||
1 |
|||||
易损件 EWP |
|||||
24 |
|||||
AYJ400-1002203ASF1 |
|||||
齿轮室盖 |
|||||
Gear Compartment Cover |
|||||
1 |
|||||
25 |
|||||
Q1840895 |
|||||
螺栓M8X95 |
|||||
Bolt M8X95 |
|||||
2 |
|||||
26 |
|||||
Q1841045 |
|||||
螺栓M10X45 |
|||||
Bolt M10X45 |
|||||
11 |
|||||
27 |
|||||
YC24-1226 |
|||||
圆柱销12X26 |
|||||
Cylindrical pin12X26 |
|||||
1 |
|||||
28 |
|||||
Q1840830 |
|||||
螺栓M8X30 |
|||||
Bolt M8X30 |
|||||
1 |
|||||
29 |
|||||
Q218B0820 |
|||||
螺钉M8X20 |
|||||
external screw M8X20 |
|||||
1 |
|||||
30 |
|||||
Q32008 |
|||||
螺母M8 |
|||||
nut M8 |
|||||
1 |
|||||
31 |
|||||
Q1840820 |
|||||
螺栓M8X20 |
|||||
Bolt M8X20 |
|||||
6 |
|||||
32 |
|||||
Q/YC901-3C10 |
|||||
垫圈10 |
|||||
Grommet10 |
|||||
1 |
|||||
33 |
|||||
M3400-1111305A |
|||||
出油接头 |
|||||
delivery connection |
|||||
1 |
|||||
34 |
|||||
AYJ400-1002370SF1 |
|||||
惰齿轮润滑油管 |
|||||
Idler gear lubrication pipe |
|||||
1 |
EWP=Easy Wear Part
4、AYJ100-1003000气缸盖总成Cylinder head assembly
4、AYJ100-1003000 气缸盖总成Cylinder head assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A7100-1007021 |
排气门座圈 |
Exhaust valve seat ring |
6 |
|
2 |
A3000-1007012B |
排气门 |
Exhaust valve |
6 |
|
3 |
A6500-1003111 |
进气门 |
Intake valve |
6 |
|
4 |
J4200-1003173 |
进气门座圈 |
Intake valve seat ring |
6 |
|
5 |
A3100-1003001A-085 |
气缸盖垫片 |
Cylinder head gasket |
1 |
易损件EWP |
6 |
AYD00-1003181 |
前气缸盖 |
Cylinder Head |
1 |
|
7 |
A3000-1007018 |
气门导管 |
valve guide |
12 |
|
8 |
A3000-1003106 |
气门弹簧 |
12 |
||
9 |
M6600-1003105 |
气门杆油封 |
valve oil seal |
12 |
易损件EWP |
10 |
150-1007109D |
弹簧座转套 |
12 |
||
11 |
D30-1003107 |
排气门弹簧座 |
12 |
||
12 |
150-1007021E |
气门锁夹 |
24 |
||
13 |
Q614B06 |
螺塞NPT3/4 |
Screw plug |
4 |
|
14 |
A3100-1003002 |
气缸盖长螺栓 |
Cylinder head bolt |
2 |
|
15 |
A3100-1003037 |
夹紧块 |
Bolt block |
2 |
|
16 |
A1A00-1003003 |
气缸盖短螺栓 |
Cylinder head bolt |
18 |
|
17 |
A2000-1003003 |
气缸盖短螺栓 |
Cylinder head bolt |
6 |
|
18 |
AYD00-1003191 |
后气缸盖 |
Cylinder Head |
1 |
|
19 |
630-1003081 |
水套堵塞 |
Bowl type plug |
12 |
EWP=Easy wear part

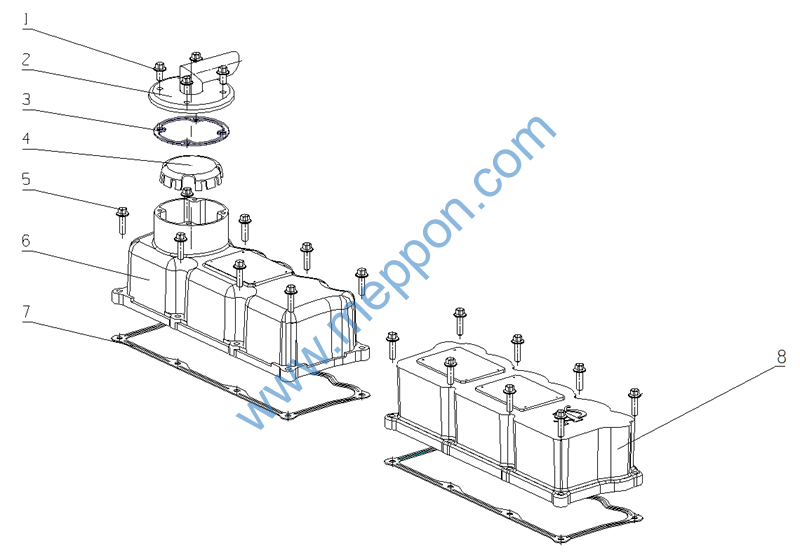

5、AYJ400-A003000/气缸盖罩总成Cylinder head cover assembly
5、AYJ400-A003000/气缸盖罩总成
Cylinder head cover assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
|||||
Q1840816 |
|||||
螺栓M8X16 |
|||||
Bolt M8X16 |
4 |
||||
2 |
|||||
A30-1003040 |
|||||
上呼吸器焊接件 |
|||||
On a respirator weldments |
1 |
||||
3 |
|||||
A7Y60-1003263 |
|||||
上呼吸器垫片 |
|||||
The respirator gasket |
1 |
||||
4 |
|||||
A30-1003046 |
|||||
导流罩 |
|||||
pod |
1 |
||||
5 |
|||||
Q1840828TF2 |
|||||
螺栓M8X28 |
|||||
Bolt M8X28 |
16 |
||||
6 |
|||||
A3008-1003207 |
|||||
后气缸盖罩 |
|||||
After the cylinder head cover |
1 |
||||
7 |
|||||
A0100-1003201 |
|||||
气缸盖罩垫片 |
|||||
Cylinder head cover gasket |
2 |
||||
8 |
|||||
A30-1003051B |
|||||
后气缸盖罩 |
|||||
After the cylinder head cover |
1 |
EWP=Easy Wear Part
