Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 03

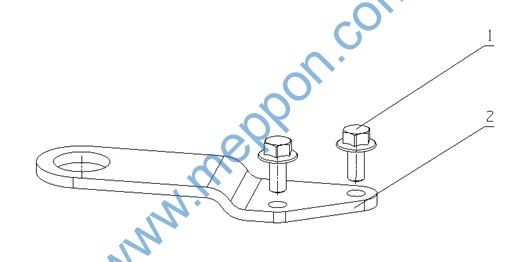

6、 AYJ400-A004000-吊耳总成
Lifting lug Assembly
6、AYJ400-A004000-吊耳总成
Lifting lug Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
备注 Remark |
|
1 |
|||||
Q1841225TF2 |
|||||
螺栓M12X25 |
|||||
Bolt M12 X 25 |
|||||
2 |
|||||
2 |
|||||
AYJ400-1003123 |
|||||
后吊耳 |
|||||
After the lug |
|||||
1 |
EWP=Easy wear part

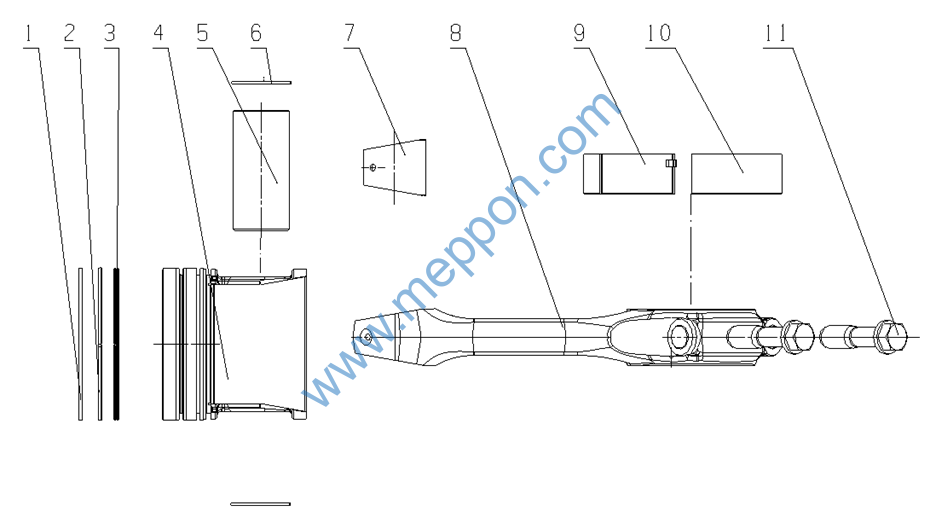

7、AYC00-1004000/活塞及连杆总成The piston and rod assembly
7、AYC00-1004000/活塞及连杆总成 The piston and rod assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A6000-1004002A |
气环 |
1st ring |
6 |
易损件EWP |
2 |
A6000-1004003A |
刮油环 |
2nd ring |
6 |
易损件EWP |
3 |
A6000-1004100A |
油环部件 |
Oil ring assembly |
6 |
易损件EWP |
4 |
A2000-1004001A |
活塞 |
Piston |
6 |
|
5 |
A30-1004004A |
活塞销 |
Piston pin |
6 |
|
6 |
Q43040 |
挡圈40 |
Block ring 40 |
12 |
|
7 |
A1A00-1004202 |
连杆衬套 |
Con-rod sleeve |
6 |
易损件EWP |
8 |
A1A001004201B |
连杆体 |
Con-rod body |
6 |
|
9 |
A0A00-1004006 |
上连杆轴瓦 |
Con-rod up tile |
6 |
易损件EWP |
10 |
A0A00-1004007 |
上连杆轴瓦 |
Con-rod up tile |
6 |
易损件EWP |
11 |
6105Q-1004054 |
连杆螺栓 |
Con-rod bolt |
12 |
EWP=Easy wear part

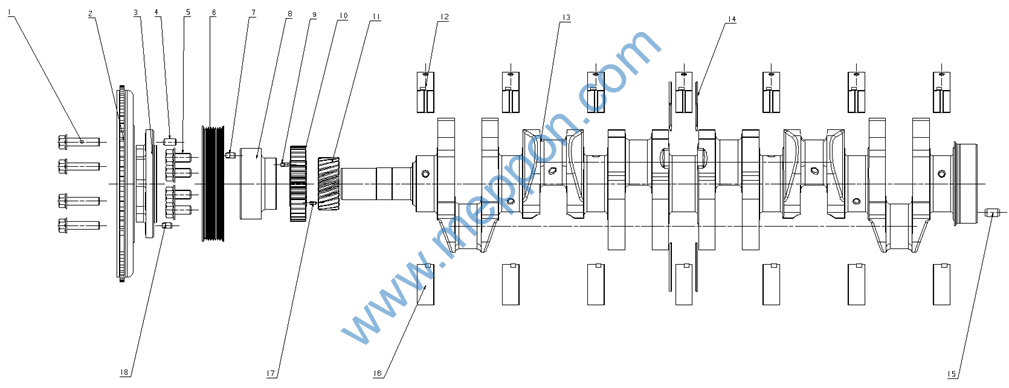

8、AYJ400-1005000/ 曲轴减振器总成Crankshaft Vibration Damper Assembly
8、AYJ400-1005000/ 曲轴减振器总成Crankshaft Vibration Damper Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
Q1841250TF2 |
螺栓M12×50 |
Bolt M12×50 |
4 |
||
AYJ400-1005240 |
硅油减振器组件 |
Silicone Oil Damper subassembly |
1 |
||
AYJ400-1005020 |
垫块 |
Heel block |
1 |
||
YC24-B1020 |
圆柱销10×20 |
Pin 10×20 |
1 |
||
Q1841425TF2 |
螺栓M14×25 |
Bolt M14×25 |
8 |
||
A9AJ0-1005201 |
曲轴皮带轮 |
Crankshaft pulley |
1 |
||
J4RYA-1002127 |
扁销 |
Flat pin |
1 |
||
AYJ400-100500ASF1 |
连接轴 |
Coupling shaft |
1 |
||
W7700-100310A |
扁销 |
Flat pin |
1 |
||
AYJ400-1005028SF1 |
液压泵传动齿轮 |
Hydraulic pump transmission gear |
1 |
||
AYD00-1005002 |
曲轴正时齿轮 |
Crankshaft timing gear |
1 |
||
A30-1005054 |
上主轴瓦 |
Upper Main bearing |
7 |
易损件EWP |
|
A9AJ0-1005001 |
曲轴 |
Crankshaft |
1 |
||
6105Q-1005058A |
曲轴止推片 |
Crankshaft thrust washer |
4 |
易损件EWP |
|
YC24-B1222 |
圆柱销12×22 |
Pin 12×22 |
1 |
||
A30-1005055 |
下主轴瓦 |
Lower Main bearing |
7 |
易损件EWP |
|
C3000-1002704 |
扁销 |
Flat pin |
1 |
||
J4RYA-1002127 |
扁销 |
Flat pin |
1 |
EWP=Easy wear part

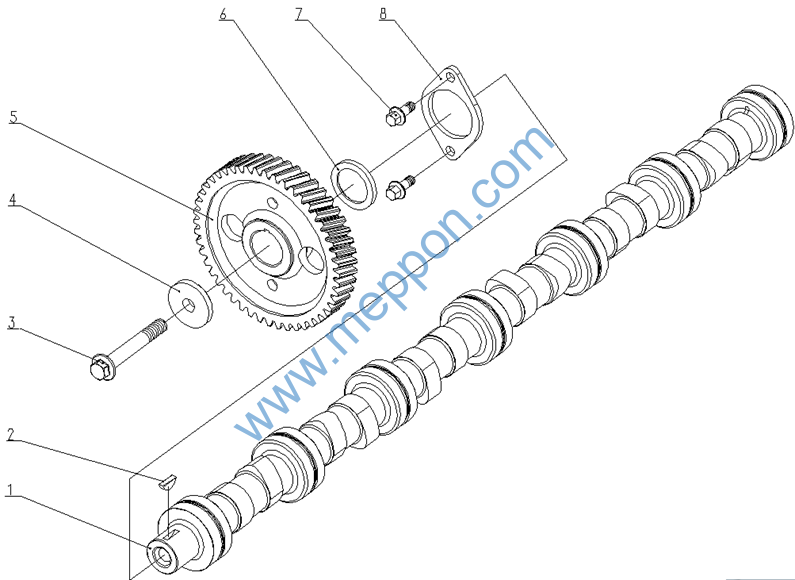

9、A6500-1006000/凸轮轴总成 Camshaft Assembly
9、A6500-1006000/凸轮轴总成Camshaft Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A3100-1006001 |
凸轮轴 |
Camshaft |
1 |
|
2 |
Q5500519 |
键 5×19 |
Key 5×19 |
1 |
易损件EWP |
3 |
L3000-1006007A |
凸轮轴螺栓 |
Camshaft Bolt |
1 |
|
4 |
L3000-1006006A |
垫圈 |
Washer |
1 |
|
5 |
L3000-1006002 |
凸轮轴正时齿轮 |
Camshaft timing gear |
1 |
|
6 |
Q/YC207-0820 |
螺栓 |
Bolt |
2 |
|
7 |
L3000-1006003A |
凸轮轴止推片 |
Camshaft thrusting plate |
1 |
|
8 |
L3000-1006005A |
隔圈 |
Space ring |
1 |
EWP=Easy wear part
