Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 05

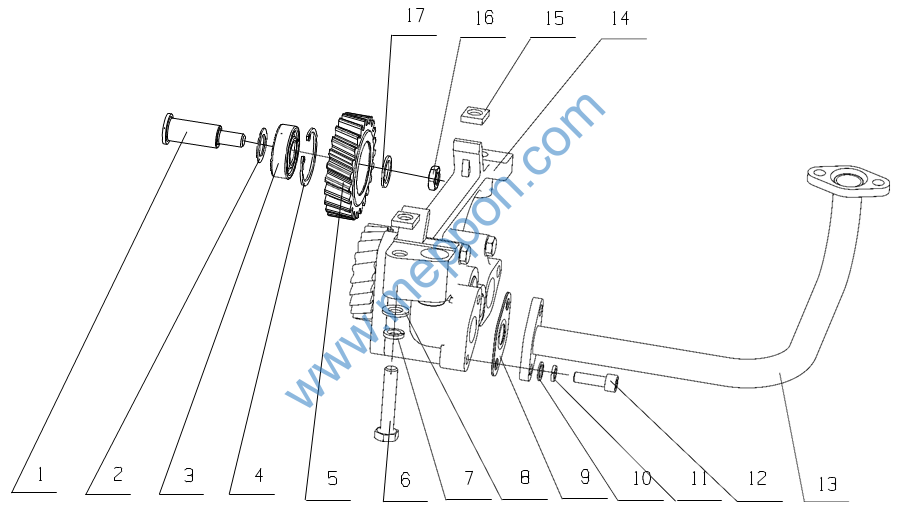

14、A30-1011000/机油泵总成Oil Pump Assembly
14、A30-1011000/机油泵总成Oil Pump Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A30-1011013 |
机油泵中间齿轮轴 |
Oil pump driven gear shaft |
1 |
|
2 |
430-1011014 |
垫圈-中间传动齿轮 |
Washer-middle transmission gear |
1 |
|
3 |
GB/T276-6203 |
滚动轴承 6203 |
Washer-middle transmission gear |
2 |
|
4 |
Q43040 |
挡圈 40 |
Retaining ring 40 |
1 |
|
5 |
430-1011011 |
机油泵中间齿轮 |
Oil pump middle gear |
1 |
|
6 |
Q150B1050TF2 |
螺栓 M10X50 |
Bolt |
2 |
|
7 |
Q40310 |
垫圈 10 |
Lock Washer 10 |
3 |
|
8 |
Q40110 |
垫圈 10 |
Lock Washer 10 |
2 |
|
9 |
6105QA-1010110A |
垫片结合件 |
Assembled washer |
2 |
易损件 EWP |
10 |
Q40108 |
垫圈 8 |
Washer 8 |
4 |
|
11 |
Q40308 |
垫圈 8 |
Washer 8 |
4 |
|
12 |
Q218B0825TF2 |
螺钉 M8X25 |
Bolt |
4 |
|
13 |
A30-1011050 |
机油出油管焊接件 |
Oil outlet pipe weldment |
1 |
|
14 |
A30-1011020A |
机油泵 |
Oil pump |
1 |
|
15 |
6105Q-1011015A |
机油泵调整垫片 |
Oil pump adjusting washer |
适量 Proper amount |
易损件 EWP |
16 |
Q341B10 |
螺母 M10X1 |
Nut |
1 |
|
17 |
430-1011012 |
间隔垫 |
Spacer |
1 |
EWP=Easy wear part

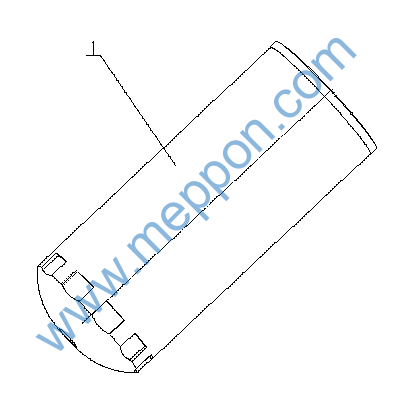

15、A3100-1012000/机油滤清器总成Oil Filter Assembly
15、A3100-1012000/机油滤清器总成Oil Filter Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
430-1012020B |
冷却滤清器 |
Oil filter |
1 |
EWP=Easy Wear Part

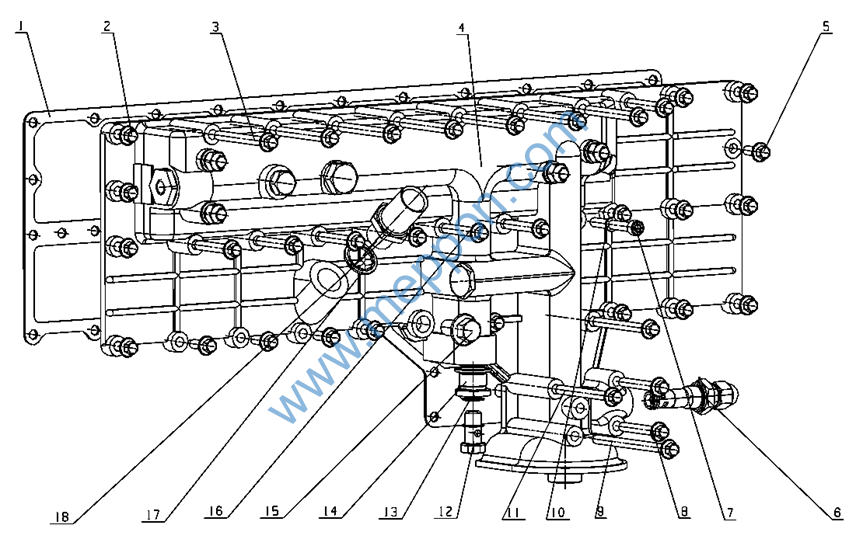

16、AYJ400-1013000-机油冷却器总成Oil Cool Assembly
16、AYJ400-1013000-机油冷却器总成Oil Cool Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A3100-1013001A |
冷却器盖垫片 |
Cooler cover gasket |
1 |
易损件EWP |
2 |
Q1840825 |
螺栓M8X25 |
Bolt M8X25 |
14 |
|
3 |
Q1840875 |
螺栓M8X75 |
Bolt M8X75 |
7 |
|
4 |
A3100-1013100A |
机油冷却器 |
Oil cooler |
1 |
|
5 |
Q1840820 |
螺栓M8X20 |
Bolt M8X20 |
4 |
|
6 |
A1A00-1013170A |
调压阀组件 |
Pressure regulating valve |
1 |
|
7 |
Q218B0860 |
螺钉M8X60 |
Bolt M8X60 |
1 |
|
8 |
Q1840855 |
螺栓M8X55 |
Bolt M8X55 |
2 |
|
9 |
Q18408110TF2 |
螺栓M8X110 |
Bolt M8X110 |
1 |
|
10 |
Q40308 |
垫圈8 |
Gasket 8 |
1 |
易损件EWP |
11 |
Q1840880 |
螺栓M8X80 |
Bolt M8X80 |
2 |
|
12 |
YC901-1C1415 |
铰接螺栓M14X1.5 |
Bolt M14X1.5 |
1 |
|
13 |
YC901-3C14 |
垫圈14 |
Gasket 14 |
1 |
易损件EWP |
14 |
A8400-1013113 |
出油管接头 |
Joint |
1 |
|
15 |
Q1841425 |
螺栓M14X25 |
Bolt M14X25 |
1 |
|
16 |
Q1840850 |
螺栓M8X50 |
Bolt M8X50 |
7 |
|
17 |
Q/YC149-24 |
复合式密封垫圈24 |
Compound sealing washer |
1 |
易损件EWP |
18 |
475D-1002071B |
回油接头 |
The oil return joint |
1 |
EWP=Easy Wear Part

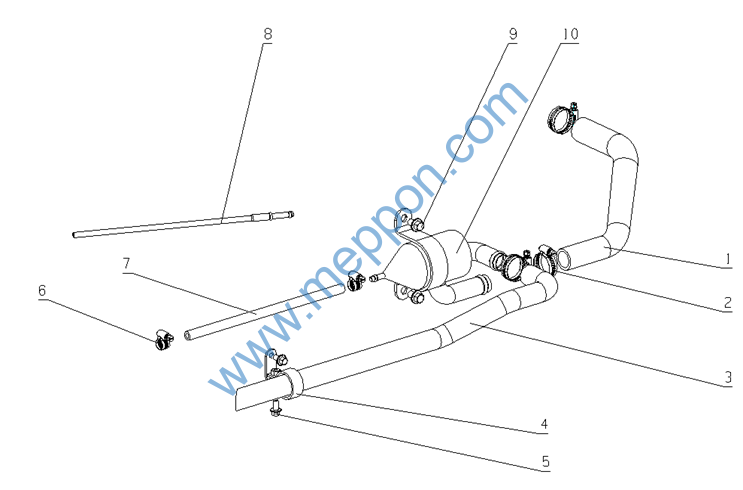

17、AYJ000-1014000/曲轴箱通风装置总成Crankcase Ventilation Device Assembly
17、AYJ000-1014000/曲轴箱通风装置总成 Crankcase Ventilation Device Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
|||||
AYJ000-1014003 |
|||||
通气软管 |
|||||
breather hose |
1 |
||||
2 |
|||||
Q67638 |
|||||
strap 38 |
3 |
||||
3 |
|||||
A5A00-1014045 |
|||||
Through pipe |
1 |
||||
4 |
|||||
J3312-1014005A |
|||||
管夹 |
|||||
clip |
1 |
||||
5 |
|||||
Q1840816 |
|||||
螺栓M8×16 |
|||||
Bolt M8 X 16 |
2 |
||||
6 |
|||||
Q67616 |
|||||
环箍16 |
|||||
Strap 16 |
2 |
||||
7 |
|||||
J26F2-1014025 |
|||||
回油胶管 |
|||||
Oil return hose |
1 |
||||
8 |
|||||
J61YD-1014070 |
|||||
Ventilator return pipe weldment |
1 |
||||
9 |
|||||
Q1841016 |
|||||
螺栓M10×16 |
|||||
Bolt M10 X 16 |
2 |
||||
10 |
|||||
AYJ000-1014100 |
|||||
Centrifugal oil-gas separator |
1 |
EWP=Easy Wear Part
