Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 06

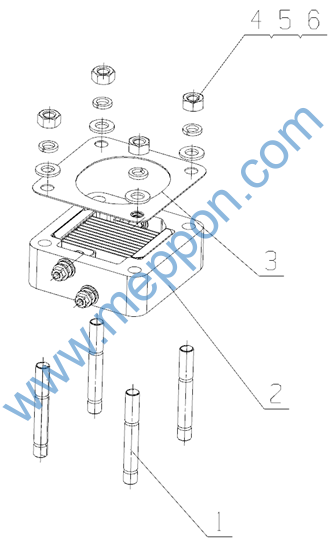

18、J2000-1015000 发动机起动辅助装置总成 Engine Start Auxiliary Device Assembly
18、J2000-1015000 发动机起动辅助装置总成 Engine Start Auxiliary Device Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
Q1201070 |
螺柱M10X70 |
Bolt M10X70 |
4 |
|
2 |
J1000-1015050 |
加热器 |
Pre-heating part |
1 |
|
3 |
B4A00-1008105 |
进气接管垫片 |
Intake pipe washer |
1 |
|
4 |
Q340B10 |
螺母M10 |
Nut 10 |
4 |
|
5 |
Q40110 |
垫片10 |
Washer 10 |
4 |
|
6 |
Q40310 |
垫片10 |
Washer 10 |
4 |
EWP=Easy wear part

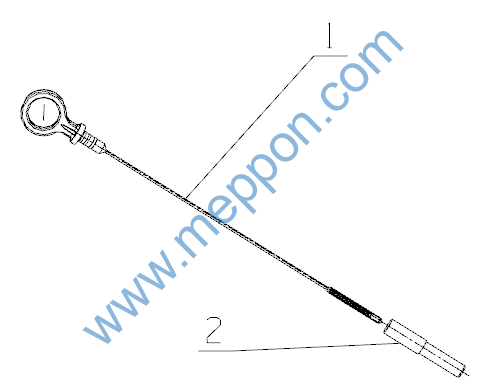

19、AYJ400-1028000 油标尺总成Oil scale assembly
19、AYJ400-1028000 油标尺总成 Oil scale assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
YC46-H220 |
油标尺组件 |
Oil scale component |
1 |
EWP |
2 |
6105Q-1002081A |
油标尺套管 |
Oil scale casing component |
1 |
EWP=Easy Wear Part

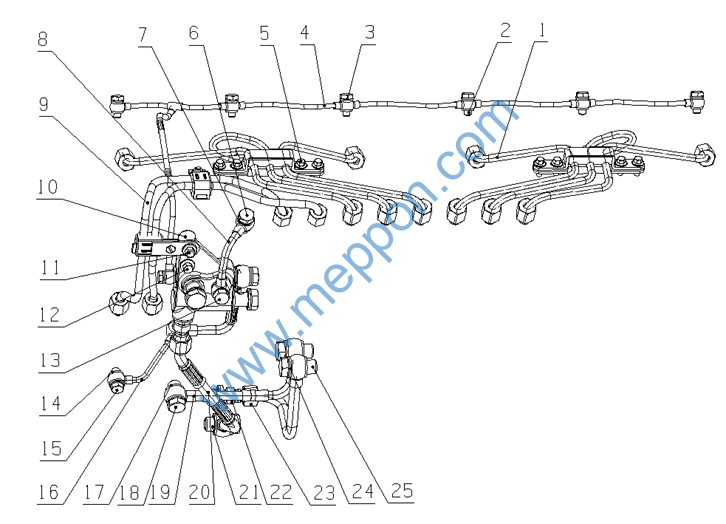

20、AYJ300-1104000/供给系管路总成 Fuel Supply lines Assembly
20、AYJ300-1104000/供给系管路总成 Fuel Supply lines Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A2000-1104100B |
高压油管部件 |
High pressure oil pipe parts |
1 |
|
2 |
Q/YC901-1C0810 |
铰接螺栓M8X1 |
Hinged bolts M8X1 |
7 |
|
3 |
Q/YC149-8 |
复合式密封垫圈8 |
Composite sealing washer 8 |
14 |
易损件EWP |
4 |
AYJ100-1104200SF1 |
回油管部件 |
Return pipe parts |
1 |
|
5 |
Q1840615 |
螺栓M6X15 |
Bolt M6X15 |
4 |
|
6 |
S5500-1104003 |
过油螺栓 |
The oil bolt |
1 |
|
7 |
Q/YC149-12 |
复合式密封垫圈12 |
Composite sealing washer 12 |
4 |
易损件EWP |
8 |
AYJ100-1104C00SF2 |
共轨管回油管部件 |
Common rail pipe return tubing parts |
1 |
|
9 |
AYJ100-1104L00 |
油泵至油轨油管部件 |
Oil pump to the fuel rail tubing parts |
1 |
|
10 |
AYJ100-1104541SF1 |
燃油分配器 |
Fuel dispenser |
1 |
|
11 |
Q1840830 |
螺栓M8X30 |
Bolt M8X30 |
1 |
|
12 |
YC3-0832TF2 |
螺栓M8X32 |
Bolt M8X32 |
1 |
|
13 |
Q/YC901-1C12125 |
铰接螺栓M12X1.25 |
Hinged bolts M12X1. 25 |
1 |
|
14 |
Q/YC149-10 |
复合式密封垫圈10 |
Composite sealing washer 10 |
2 |
易损件EWP |
15 |
Q/YC901-1C1010 |
铰接螺栓M10X1 |
Hinged bolts M10X1 |
1 |
|
16 |
AYJ100-1104700SF1 |
喷油泵至燃油分配器油管部件 |
Fuel injection pump to the fuel distributor pipe parts |
1 |
|
17 |
Q/YC149-14 |
复合式密封垫圈14 |
Composite sealing washer 14 |
4 |
易损件EWP |
18 |
Q/YC901-1C1415 |
铰接螺栓M14X1.5 |
Hinged bolts M14X1. 5 |
2 |
|
19 |
AYJ100-1104400 |
柴滤器至喷油泵油管部件 |
Fuel filter to the fuel injection pump tubing parts |
1 |
|
20 |
AYJ100-1104600SF1 |
燃油分配器至输油泵油管部件 |
Fuel distributor to oil transfer pump pipe parts |
1 |
|
21 |
G1B00-1104003 |
过油螺栓 |
The oil bolt |
1 |
|
22 |
L4700-1104004 |
过渡接头 |
Transition joints |
2 |
|
23 |
AYJ100-1104300 |
输油泵至柴滤器油管部件 |
Oil transfer pump to wood filter tubing parts |
1 |
|
24 |
Q/YC149-16 |
复合式密封垫圈16 |
Composite seal gasket 16 |
12 |
易损件EWP |
25 |
Q/YC901-1C1615 |
铰接螺栓M16X1.5 |
Hinged bolts M16X1. 5 |
6 |
EWP=Easy Wear Part

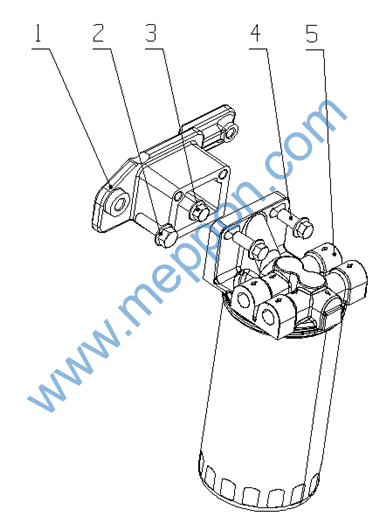

21、AYJ4T0-1105000/柴油滤清器总成Fuel Filter Assembly
