Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 08
25、A9CT2-1303000/散热器水管及软管总成Radiator water pipe and hose assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A3206-1002236 |
螺栓 |
Bolt |
12 |
|
2 |
A8400-1303040 |
出水管组件 |
Water outlet pipe assembly |
1 |
|
3 |
B8701-1303042 |
出水管垫片 |
Water outlet pipe spacer |
6 |
EWP |
4 |
Q618B03 |
螺塞NPT 3/8 |
Screw plug NPT 3/8 |
3 |
EWP=Easy wear part

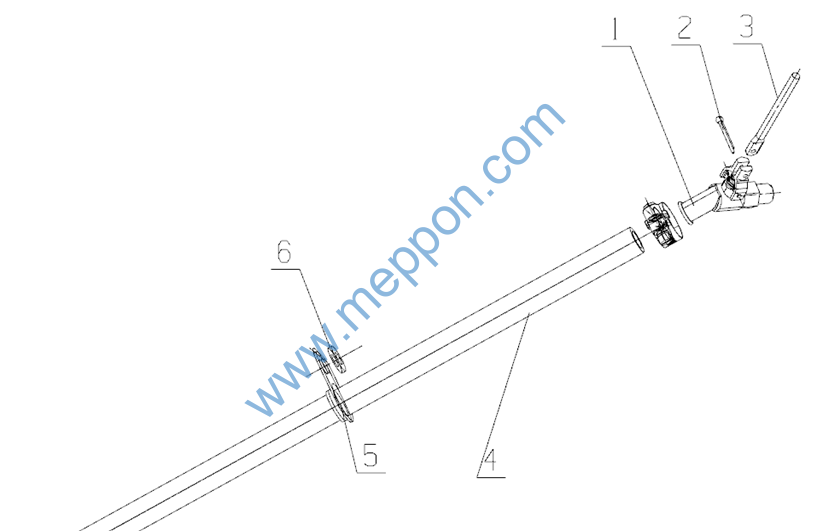

26、B7A00-1305000/放水开关总成Water Drain Assembly
26、B7A00-1305000/放水开关总成Water Drain Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
J1000-1305040 |
放水阀组件 |
Water valve components |
1 |
|
2 |
Q5003220 |
销3.2X20 |
Pin 3.2X20 |
1 |
|
3 |
150-1305015 |
操纵杆 |
Control lever |
1 |
|
4 |
480-1305007 |
出水胶管 |
The water hose |
1 |
|
5 |
B8800-1013042 |
托架 |
bracket |
1 |
|
6 |
530-1009002 |
垫圈 |
washer |
1 |
EWP=Easy Wear Part

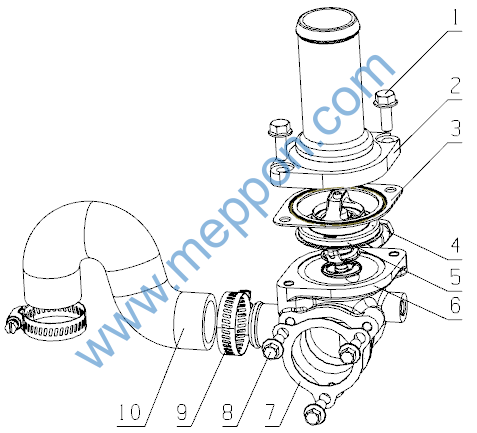

27、AYJ400-1306000/调温器总成Thermostat Assembly
27、AYJ400-1306000/调温器总成Thermostat Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
Q1840822 |
螺栓M8X22 |
Bolt M8 X 22 |
2 |
|
2 |
6QA6-1303011B |
调温器盖 |
Thermostat cover |
1 |
|
3 |
6105Q-1306006 |
调温器座垫片 |
Thermostat gasket |
1 |
EWP |
4 |
Q618B02 |
螺塞NPT 1/4 |
Screw plug NPT 1/4 |
1 |
|
5 |
J8000-1306004 |
调温器 |
Thermostat |
1 |
|
6 |
AYY00-1306003 |
调温器座 |
Thermostat seat |
1 |
|
7 |
B8701-1306006 |
调温器座垫片 |
Thermostat seat |
1 |
EWP |
8 |
Q1840818TF2 |
螺栓M8X18 |
Bolt M8X18 |
3 |
|
9 |
Q67645 |
环箍45 |
Hoop 45 |
2 |
|
10 |
A9CT0-1306005 |
回水胶管 |
Water return plastic pipe |
1 |
EWP=Easy wear part

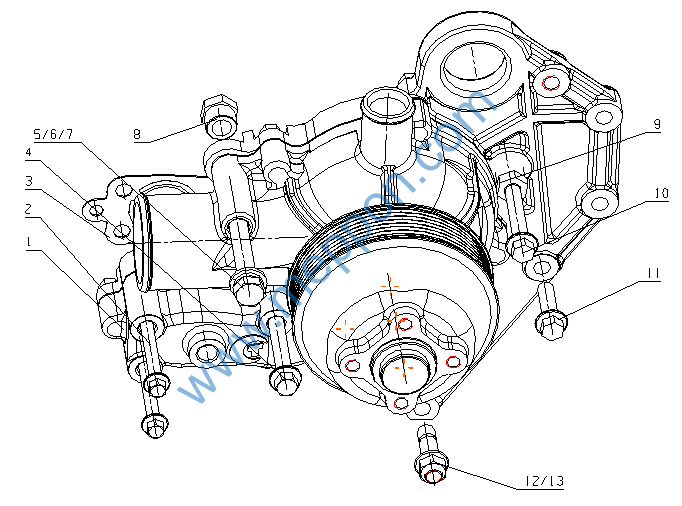

28、AYJ400-1307000/水泵总成Water Pump Assembly
28、AYJ400-1307000/水泵总成Water Pump Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
AYJ400-1307100 |
水泵 |
Water pump |
1 |
|
2 |
Q1840880TF2 |
螺栓M8x80 |
Bolt M8x80 |
2 |
|
3 |
A0100-1307001 |
水泵垫片 |
Water pump gasket |
1 |
EWP |
4 |
Q1841080TF2 |
螺栓M10x80 |
Bolt M10x80 |
1 |
|
5 |
Q150B12105TF2 |
螺栓 M12x105 |
Bolt M12x105 |
1 |
|
6 |
Q40312 |
垫圈12 |
Washer 12 |
1 |
|
7 |
Q40112 |
垫圈12 |
Washer 12 |
1 |
|
8 |
AYJ400-1307006 |
调节螺栓 |
Adjusting bolt |
1 |
|
9 |
AYJ400-1308446 |
调节螺栓 |
Adjusting bolt |
1 |
|
10 |
Q1841055TF2 |
螺栓M10x55 |
Bolt M10x55 |
1 |
|
11 |
Q1841035TF2 |
螺栓M10x35 |
Bolt M10x35 |
1 |
|
12 |
Q1201035TF2 |
螺柱M10x35 |
Bolt stub M10x35 |
1 |
|
13 |
Q32010 |
螺母 M10 |
Nut M10 |
1 |
|
14 |
YC80-8PK-1535B |
多楔带 |
PK belt |
1 |
EWP |
EWP=Easy wear part

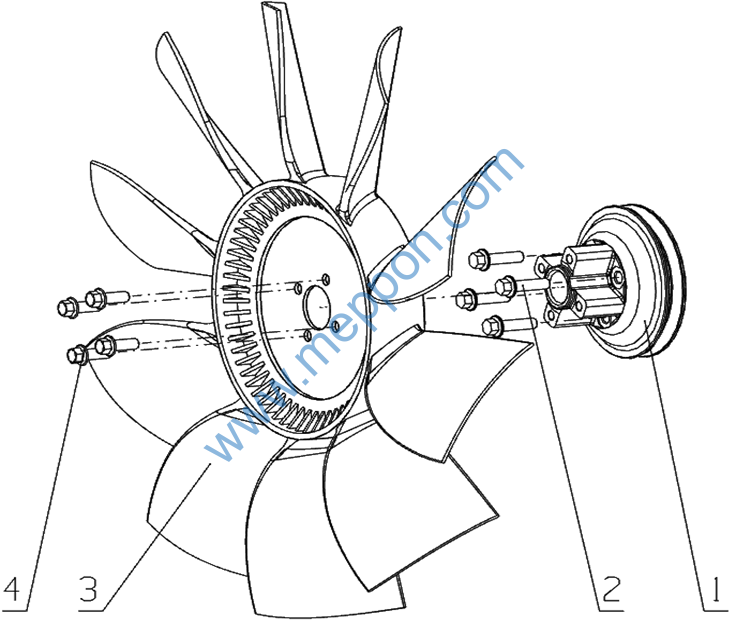

29、AYJ400-1308000/风扇总成Fan Assembly
