Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 09
29、AYJ400-1308000/风扇总成Fan Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
AYJ400-1308001 |
风扇附加皮带轮 |
Belt pulley |
1 |
|
2 |
Q1841035TF2 |
螺栓M10×35 |
Bolt M10×35 |
4 |
|
3 |
B7C00-1308150 |
风扇组件 |
Fan |
1 |
|
4 |
Q1841025TF2 |
螺栓M10×25 |
Bolt M10×25 |
4 |
EWP=Easy Wear Part

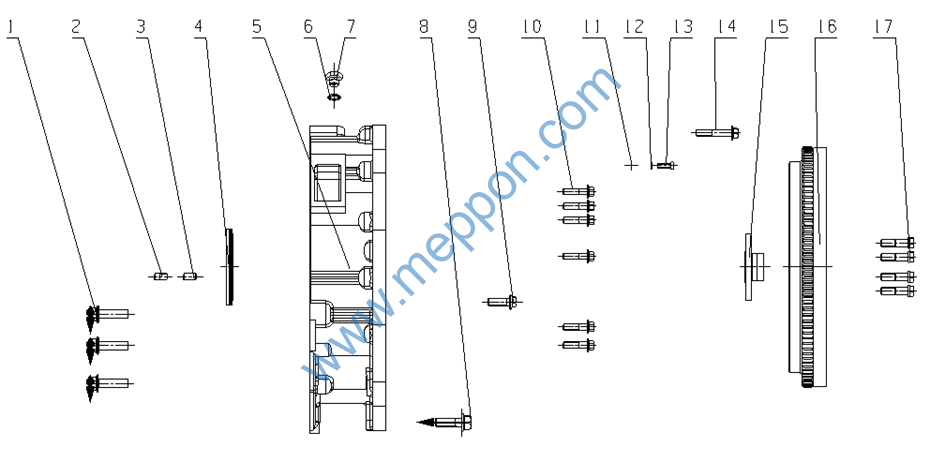

30、A9TT0-1600000/动力输出总成Power Output Assembly
30、A9TT0-1600000/ 动力输出总成Power Output Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
Q1841655TF2 |
螺栓M16X55 |
Bolt M16X55 |
6 |
|
2 |
YC24-B1226 |
圆柱销12X26 |
Cylindrical pin 12X26 |
1 |
|
3 |
6105Q-1600011 |
扁销 |
Flat pin |
1 |
|
4 |
YC209-B122141PL |
油封122X141 |
Crankshaft rear oil seal |
1 |
易损件 EWP(选装) |
5 |
A9CT2-1600401 |
飞轮壳 |
Flywheel case |
1 |
|
6 |
Q/YC149-18 |
复合式密封垫圈18 |
Washer 18 |
1 |
|
7 |
Q/YC198-18 |
螺塞M18X1.5 |
Plug |
1 |
|
8 |
Q1841650TF2 |
螺栓M16X50 |
Bolt M16X50 |
2 |
|
9 |
Q1841440TF2 |
螺栓M14X40 |
Bolt M14X40 |
2 |
|
10 |
Q1841245TF2 |
螺栓M12X45 |
Bolt M12X45 |
9 |
|
11 |
Q40108 |
垫圈8 |
Washer 8 |
1 |
|
12 |
Q40308 |
垫圈8 |
Washer 8 |
1 |
|
13 |
Q150B0825 |
螺栓M8X25 |
Bolt M8X25 |
1 |
|
14 |
Q1841265TF2 |
螺栓M12X65 |
Bolt M12X65 |
2 |
|
15 |
A9CT2-1600011 |
传动套 |
Transmission sleeve |
1 |
|
16 |
A9CT2-1005360 |
飞轮及齿圈组件 |
Flywheel & gear ring subassembly |
1 |
|
17 |
B8800-1005063 |
飞轮螺栓 |
Flywheel bolt |
8 |
EWP=Easy Wear Part

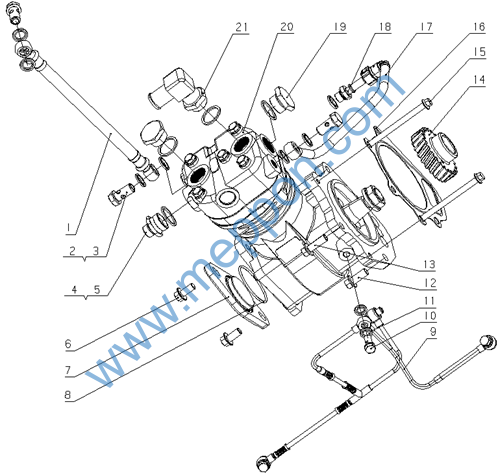

31、AYJ400-3509000气制动空气压缩机总成
Pneumatic Air Compressor Assembly
31、AYJ400-3509000 气制动空气压缩机总成Pneumatic Air Compressor Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
A3000-3509024 |
空压机出水管 |
backwater pipe, air compressor parts |
1 |
|
2 |
Q/YC149-14 |
复合式密封垫圈14 |
Compound seal washer14 |
7 |
EWP |
3 |
MS800-3509007 |
过水螺栓 |
Hollow bolt for water |
3 |
|
4 |
G4606-3509014 |
密封垫片 |
Seal gasket |
4 |
EWP |
5 |
235-3509012 |
空压机排气接头 |
Air exhaust joint part of Air compressor |
1 |
|
6 |
Q1841020 |
螺栓M10X20 |
Bolt M10X20 |
2 |
|
7 |
A6000-3509013 |
空压机后盖板 |
Air compressor back cover |
1 |
|
8 |
YC208-B05800F |
O形圈2.65X58 |
O Rings 2.65X58 |
1 |
EWP |
9 |
AYJ400-3509240SF1 |
空压机进油管焊接件 |
oil inlet pipe, air compressor parts |
1 |
|
10 |
Q/YC901-1C1010 |
铰接螺栓M10X1 |
Bolt M10X1 |
4 |
|
11 |
Q/YC149-10 |
复合式密封垫圈10 |
Compound seal washer10 |
8 |
EWP |
12 |
Q1841025TF2 |
螺栓M10X25 |
Bolt M10X25 |
1 |
|
13 |
Q1841030TF2 |
螺栓M10X30 |
Bolt M10X30 |
2 |
|
14 |
L3E00-3509001A |
空气压缩机齿轮 |
Air compressor gear |
1 |
|
15 |
Q18408100TF2 |
螺栓M8X100 |
Bolt M8X100 |
2 |
|
16 |
A2100-3509009 |
空压机垫片 |
Air compressor gasket |
1 |
EWP |
EWP=Easy Wear Part

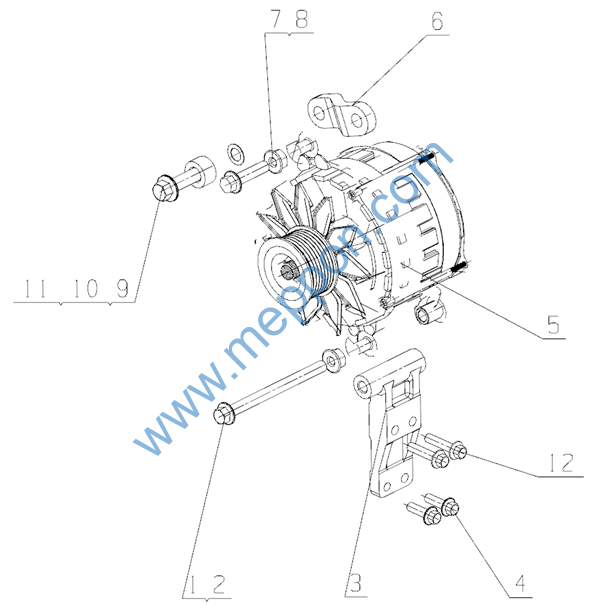

32、AYJ500-3701000 发电机总成Generator Assembly
32、AYJ500-3701000 发电机总成 Generator Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
Q18410120TF2 |
螺栓M10X120 |
Bolt M10×120 |
1 |
|
2 |
Q32010 |
螺母10 |
Nut 10 |
1 |
|
3 |
J2500-3701002 |
发电机支架 |
Generator bracket |
1 |
|
4 |
Q1840825TF2 |
螺栓M8X25 |
Bolt M8X25 |
2 |
|
5 |
D0801-3701100 |
发电机 |
Generator |
1 |
|
6 |
AYJ400-3701053 |
固定板 |
fixed plate |
1 |
|
7 |
Q1841040 |
螺栓M10X40 |
Bolt M10X40 |
1 |
|
8 |
Q32010 |
螺母10 |
Nut 10 |
1 |
|
9 |
Q1841245TF2 |
螺栓M12X45 |
Bolt M12X45 |
1 |
|
10 |
L3002-3701036 |
垫块 |
Pad |
2 |
|
11 |
G2HQP-3701036 |
垫块 |
Pad |
1 |
|
12 |
Q1840835TF2 |
螺栓M8X35 |
Bolt M8X35 |
1 |
EWP=Easy wear part

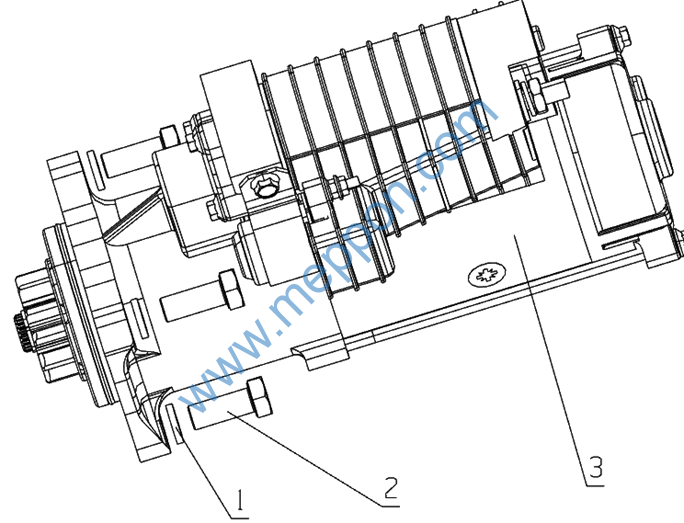

33、 B7617-3708000/起动机总成 Starter Assembly
