Parts Catalog of YUCHAI YC6A260-T302 (AYJ600) Diesel Engine 10
33、B7617-3708000/起动机总成Starter Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
Q40312 |
垫圈12 |
Washer 12 |
3 |
|
2 |
Q150B1230 |
螺栓M12X30 |
Bolt M12X30 |
3 |
|
3 |
B7617-3708000 |
起动机 |
Starter |
1 |
EWP=Easy wear part

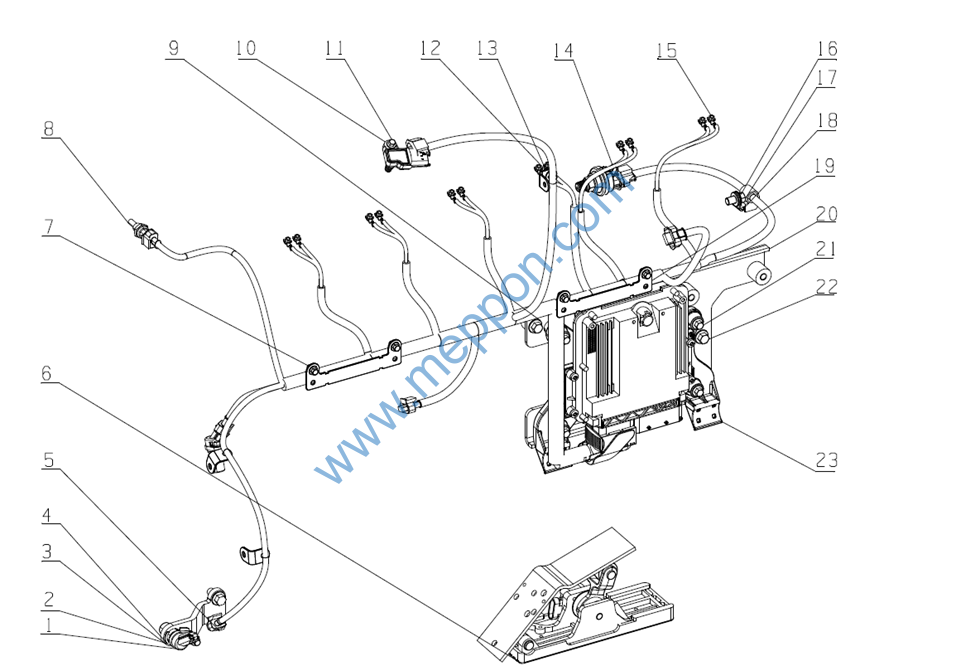

34、AYJ400-3823000/控制系统总成 Controlling System Assembly
34、AYJ400-3823000/控制系统总成 Controlling System Assembly
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
L4700-3823170 |
曲轴转速传感器 |
The sents of speed sensor |
2 |
|
2 |
J5600-3800312 |
转速传感器支架调整垫片Ⅱ |
adjustment spacer |
1 |
|
3 |
AYJ400-3823178 |
曲轴转速传感器支架 |
crankshaft speed sensor stent |
1 |
|
4 |
J5600-3800311 |
转速传感器支架调整垫片Ⅰ |
adjustment spacer |
1 |
|
5 |
Q1841022 |
螺栓M10X22 |
Bolt M10x22 |
2 |
|
6 |
G2100-3823800C |
电子油门部件 |
electronic accelerator component |
1 |
|
7 |
Q1840612 |
螺栓M6X12 |
Bolt M6x12 |
10 |
|
8 |
L4700-3823180 |
水温传感器 |
Water temperature sensor |
1 |
|
9 |
Q1841030 |
螺栓M10X30 |
Bolt M10x30 |
2 |
|
10 |
L4700-3823140 |
增压压力传感器 |
Intake manifold pressure sensor |
1 |
|
11 |
Q1840615 |
螺栓M6X15 |
Bolt M6x15 |
1 |
|
12 |
E2100-3823204 |
线束卡Ⅳ |
Wiring harness fastener |
6 |
|
13 |
Q1840815 |
螺栓M8X15 |
Bolt M8x15 |
2 |
|
14 |
L4700-38231G0 |
机油压力温度传感器 |
oil pressure and temperature sensors |
1 |
|
15 |
AYD00-3823250SF1 |
发动机线束组件 |
Engine wiring harness |
2 |
|
16 |
Q40110 |
垫圈10 |
plain washer 10 |
2 |
|
17 |
Q1841016 |
螺栓M10X16 |
Bolt M10x16 |
2 |
|
18 |
M2A00-3823021 |
线束支架 |
Wiring harness fastener |
2 |
|
19 |
J2000-3823201 |
线束卡Ⅰ |
Wiring harness fastener |
4 |
|
20 |
J6A00-3823360A |
ECU支撑板组件 |
ECU support plate assembly |
1 |
|
21 |
Q1840645 |
螺栓M6X45 |
Bolt M6x45 |
4 |
|
22 |
Q1841045 |
螺栓M10X45 |
Bolt M10x45 |
2 |
|
23 |
G1600-3823351 |
控制器 |
ECU |
1 |
EWP=Easy Wear Part
35、B0000-3904000/铭牌 Data Plate
35、B0000-3904000/铭牌 Data Plate
序号 Item |
图 号 Parts No. |
名 称 |
Part Name |
数量 Qty |
备注 Remark |
1 |
YC394-B000 |
标牌YC6A260-H300 |
Data plate |
1 |
|
2 |
YC5-0306 |
铆钉3X6 |
Rivet 3X6 |
4 |
