SHANTUI L55-B5 PARTS CATALOG 36
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
1 2 3 4 5 |
1457-52F-A0000 1457-52F-01000 1457-52F-02000 1455-30-00030 GB5783-M16X35 |
前挡泥板总成 Front fender assembly 右前挡泥板 Right front plate 左前挡泥板 Left front plate 垫片 Washer 螺栓M16X35 Bolt
|
1 1 1 1 6 |

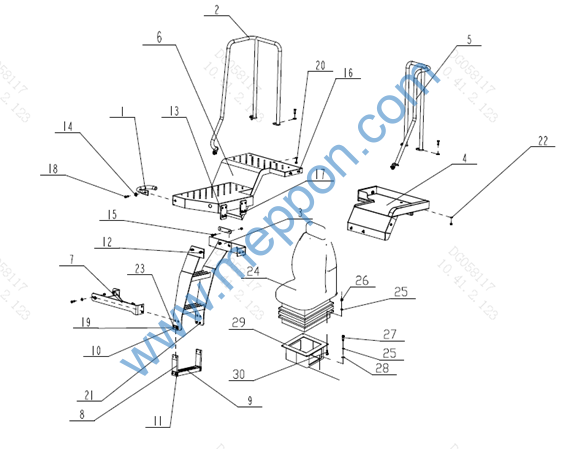

第40图
地板架总成
FIG.40 Floor Board Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 24 25 26 27 28 29 30 |
1457-54F-A0000 1457-51C-05000 1457-51C-06000 1457-51C-07000 1457-54F-01000 1457-54F-02000 1457-54F-03000 1457-54F-04000 1455-51-00005 1455-51-00006 1455-51-00007 1455-51-00008 1457-51-00002 1457-51C-00001 1455-51-00012 GB5783-M12X40 GB5783-M12X25 GB5783-M12X30 GB5783-M12X35 GB5783-M8X35 GB6170-M12 GB6170-M8 GB97_1-12 GB97_1-8 1456-53E-04000 1456-53E-05000(选配) GB93-8 GB6170-M8 GB5783-M8X25 GB97.1-8 1456-53E-01000 GB5783-M8X30 |
后挡泥板总成 Floor Board Assembly 前扶手 Front handrail 右后扶手 Rear handrail(R) 爬梯 Ladder 左后挡泥板 Left and fenders(R) 左后扶手 Rear handrail(L) 右台架 Right board 右支撑 Right bracket 拉带 Drawstring 踏板 Pedal 固定压板 Dead plate 固定压板 Dead plate 连接板 Connection board 连接支撑 Connection support 垫圈 Washer 螺栓M8X35 Bolt 螺栓M12X25 Bolt 螺栓M12X30 Bolt 螺栓M12X35 Bolt 螺栓M8X35 Bolt 螺母M12 Nut 螺母M8 Nut 垫圈12 Washer 垫圈8 Washer 座椅 Seat 座椅 Seat 弹簧垫圈8 Spring washer 螺母M8 Nut 螺栓M8X25 Bolt 垫圈8 Washer 座椅支架 Seat bracket 螺栓M8X30 Bolt |
1 1 1 1 1 1 1 1 2 1 2 2 2 2 24 4 12 4 12 8 16 8 12 8 1 1 24 16 14 14 1 14 |

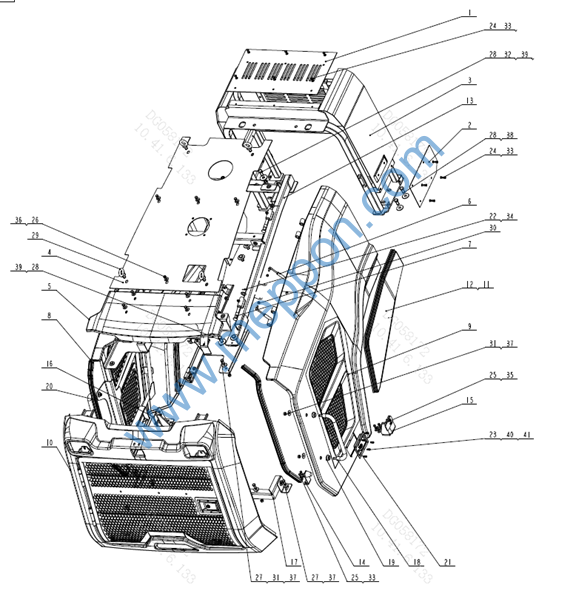

第41图
机罩总成
FIG.41 Engine Hood Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 |
1457-50E-A2000 1457-50F-00001 1457-50F-00002 1457-50F-01000 1457-50E-02000 1452-50D-00003 1452-50D-00005 1452-50D-00006 1452-50D-01000 1452-50D-02000 1456-50E-04000 1452-50D-05000 1452-50D-06000 1452-50D-07000 1452-50D-09000 1452-50D-10000 1452-50D-11000 1452-50D-12000 1452-50D-13000 1455-50-00002 1457-50-21001 1457-50-13000 |
机罩总成 Engine hood assembly 前顶盖板 Top cover plate 下罩板 Lower cover 前端罩 Front cover 前盖板 Top cover plate 后盖板 Rear top cover 气弹簧 Air spring 轴 Axle 左侧门组件 Side door 右侧门组件 Side door 后尾门总成 Rear cover 左小门组件 Left small door 右小门组件 Right small door 顶罩骨架 Top cover skeleton 缓冲座 Buffer seat 锁舌座 Snap seat 锁舌座 Snap seat 下支座 Lower support 扶手 Handrail 扶手座 Handrail seat 门密封条 Sealing stripe 门锁 Side door lock |
|
1 1 2 1 1 1 4 4 1 1 1 1 1 1 2 1 1 1 2 4 1 2 |
