SHANTUI L55-B5 PARTS CATALOG 37
第41图
机罩总成

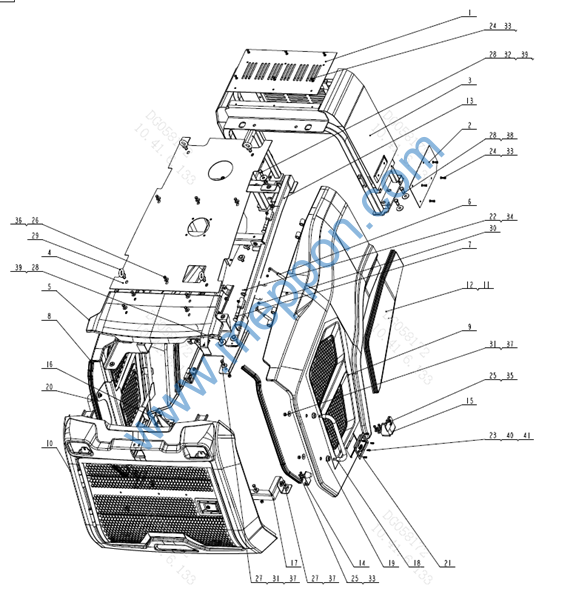

FIG.41 Engine Hood Assembly
序号 NO. |
部件号 PART NO. |
零件名称 PART NAME |
备注 REMARKS |
数量 QTY |
22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 |
04050-13030 GB5783-M5X20 GB5783-M8X16 GB5783-M8X25 GB5783-M10X25 GB5783-M12X30 GB5783-M16X35 GB825-M16 GB889.1-M8 GB6170-M12 GB6170-M16 GB97.1-8 GB97.1-20 GB96.1-8 GB96.1-10 GB96.1-12 GB96.1-16 1455-30-00001 GB6170-M5 GB97.1-5 |
开口销 Split pin 螺栓M5X2 0 Bolt 螺栓M8X16 Bolt 螺栓M8X25 Bolt 螺栓M10X25 Bolt 螺栓M12X30 Bolt 螺栓M16X35 Bolt 吊环螺钉M16 Lifting bolt 锁紧螺母M8 Hexagon lock nut 螺母M12 Nut 螺母M16 Nut 平垫8 Washer 平垫20 Washer 大平垫8 Washer 大平垫10 Washer 大平垫12 Washer 大平垫16 Washer 垫圈 Washer 螺母M5 Nut 平垫5 Washer |
4 12 14 10 8 6 8 4 8 8 2 18 4 6 8 10 4 4 12 24 |
操纵台及电气仪表
CONTROL PANNEL AND ELECTRIC INSTRUMENT
第42图
前车架线束
FIG.42 Front Frame Wiring
