SHANTUI L36-B3 PARTS CATALOG 08

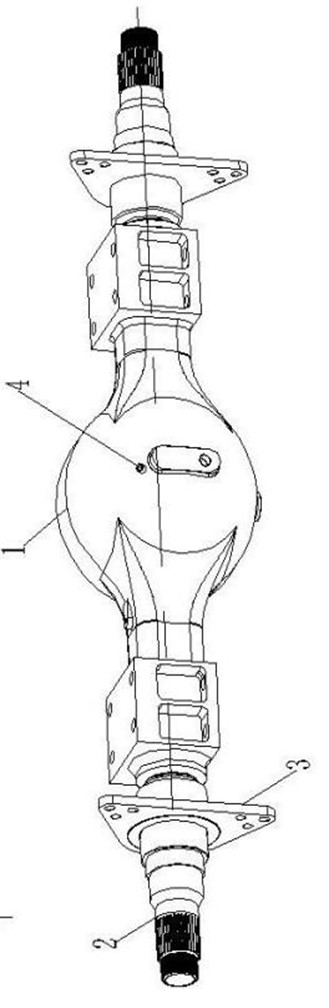

第10.2图 后桥壳总成(ZL30-00-04B)
FIG. 10.2 Rear Bridge Shell Assembly
1 |
ZL30-002 |
桥壳 |
Axle housing |
1 |
|
2 |
ZL30-007 |
半轴套管 Half shaft sleeve |
2 |
||
3 |
ZL30-023 |
制动钳固定板 Brake clamp fixing plate |
2 |
||
4 |
ZL30-074 |
油管固定支架 Bracket |

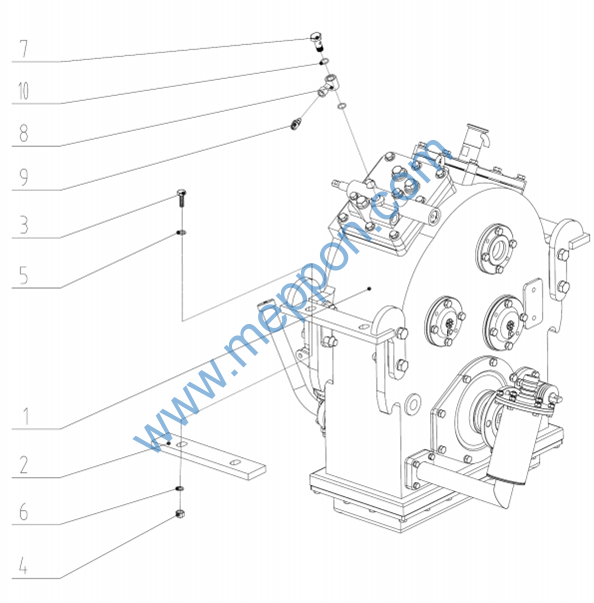

第 11 图 变速箱总成
FIG. 11 Gearbox Assembly
1 |
1434-15-02000 |
变速箱 |
Gearbox |
1 |
|
2 |
1434-15-00001 |
减震垫 |
Shock pad |
2 |
|
3 |
GB5783-M16X80 |
螺栓M16X80 Blot |
4 |
||
4 |
GB1182-M16 |
螺母M16 |
Nut |
4 |
|
5 |
GB97.1-16 |
垫圈16 |
Washer |
4 |
|
6 |
GB93-16 |
弹簧垫圈16 Washer |
4 |
||
7 |
1434-07-00001 |
铰接螺栓 |
Link bolt |
1 |
|
8 |
1434-07-04000 |
铰接接头 |
Link joint |
1 |
|
9 |
D2301-08000 |
变速压力开关 Pressure switch |
1 |
||
10 |
07303-01016 |
密封垫圈10 Sealing ring |
2 |

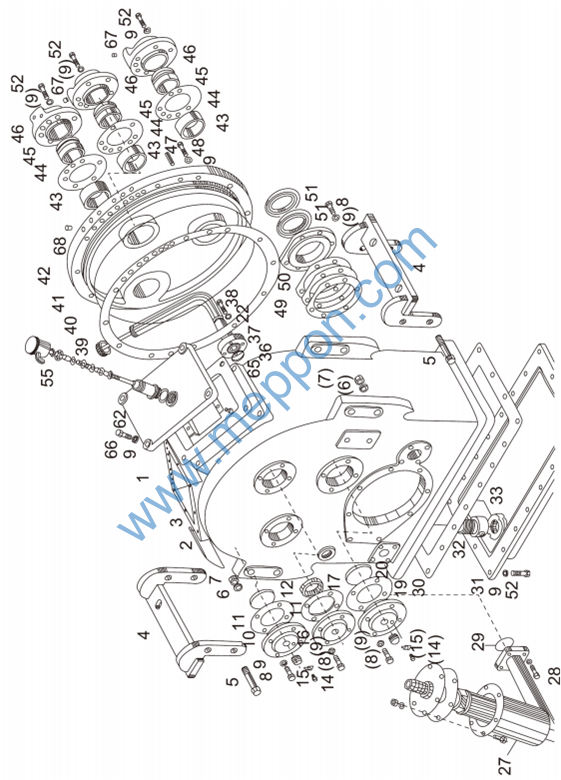

第11.1图 变速箱(370801)
FIG. 11.1 Transmisson
0 |
BYD4208 |
变速箱 |
Transmission |
1 |
1 |
BD08-00001 |
箱体 |
Casing |
1 |
2 |
BD08-00000L |
铭牌 |
Name plate |
1 |
3 |
04418-03060 |
铆钉 2X6 |
Rivet |
4 |
4 |
BD08-03000 |
支架 |
Bracket |
2 |
5 |
01010-51680 |
螺栓 M16X80 |
Bolt |
8 |
6 |
01602-21648 |
弹簧垫圈 16 |
Spring washer |
8 |
7 |
01580-11613 |
螺母 M16 |
Nut |
8 |
8 |
01010-51025 |
螺栓 M10X25 |
Bolt |
18 |
9 |
01602-21030 |
垫圈 10 |
Washer |
57 |
10 |
BD08-00002 |
端盖 |
End-cover |
1 |
11 |
BD08-00006 |
纸垫 |
Paper gasket |
2 |
12 |
BD08-00004 |
调整环 |
Adjusting ring |
1 |
13 |
BD08-00005 |
调整螺丝 |
Adjusting screw |
2 |
14 |
GB5783-M6X6 |
螺栓 M6X6 |
Bolt |
2 |
15 |
BD08-00003 |
止动片 |
Stop plate |
2 |
16 |
BD08-00007 |
输入轴端盖 |
Input shaft end cover |
1 |
17 |
BIU-19822 |
油封 45X62X12 |
Oil seal |
1 |
18 |
BD08-00008 |
中间轴端盖 |
Middle shaft end cover |
1 |
19 |
BD08-00010 |
纸垫 |
Paper gaskt |
1 |
20 |
BD08-00009 |
挡油盖调整环 |
Ward oil cover adjusing ring |
1 |
27 |
BD08D-07000 |
滤清器总成 |
Filter assembly |
1 |
28 |
01010-50830 |
螺栓 M8×30 |
Bolt |
4 |
29 |
07000-03045 |
O 型圈 45X51X3.5 |
O-ring |
1 |
30 |
BD08-00020 |
垫片 |
Gasket |
1 |
31 |
BD08-00022 |
油底壳 |
Oil pan |
1 |
32 |
BD08-00037 |
吸油管 |
Oil-suction pipe |
1 |
33 |
BD08-00038 |
永久磁铁 |
Magnet |
1 |
34 |
07002-02434 |
O 型圈 |
O-ring |
1 |
35 |
07044-12412 |
螺塞 |
Plug |
1 |
36 |
07000-03035 |
O 型圈 35X41X3.5 |
O-ring |
1 |
37 |
BD08D-15000 |
油管总成 |
Oil pipe assembly |
1 |
