SHANTUI L36-B3 PARTS CATALOG 09

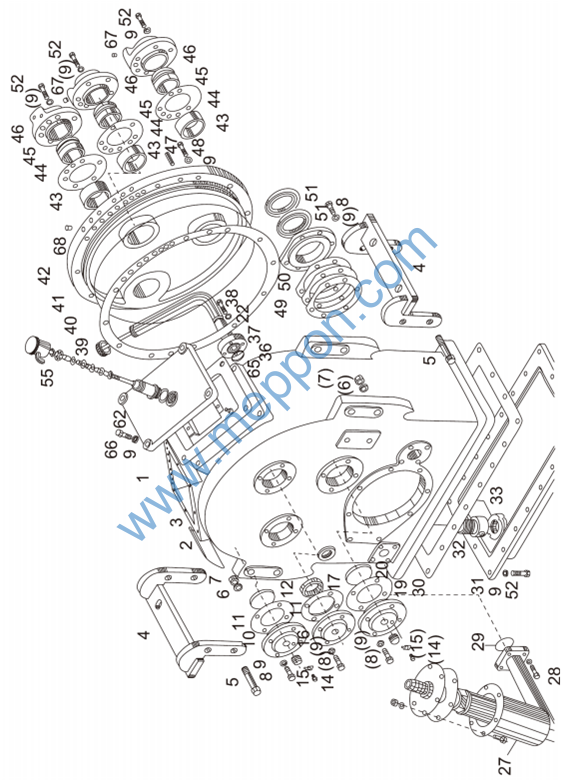

第11.1图 变速箱(370801)
FIG. 11.1 Transmisson
38 |
01010-50830 |
螺栓 M18X30 |
Bolt |
4 |
39 |
BD08L-15000 |
油管盖总成(含油尺) |
Vitta cover assembly |
1 |
40 |
BD08-00036 |
垫 |
Gasket |
1 |
41 |
BD08-00036A |
O 型圈 |
O-ring |
1 |
42 |
BD08-00031 |
大端盖 |
Big end-cover |
1 |
43 |
BD08-00032 |
轴套 |
Shaft sleeve |
3 |
44 |
BD08-00033 |
垫片 |
Gasket |
3 |
45 |
BD08-10002 |
外封轴套 |
Outside shaft sleeve |
3 |
46 |
BD08-10001 BD08-10001A |
进油端盖 进油端盖 |
Enter-oil end cover Enter-oil end cover |
1 2 |
47 |
04020-01040 |
定位销 A10X40 |
Place pin |
1 |
48 |
01252-31030 |
内六角螺钉 M10X30 |
Screw |
13 |
49 |
BD08-00029 |
前输出轴调整垫片 |
Front export shaft Adjusting gasket |
1 组 |
50 |
BD08-00030 |
前输出轴封油盖 |
Front export shaft cover |
1 |
51 |
07012-00065JK |
油封 65X90X10 |
Oil sealing |
2 |
52 |
01010-51030 |
六角头螺栓 M10X30 |
Bolt |
35 |
55 |
BD08-05000A |
呼吸器 |
Rebreather |
1 |
62 |
BD08-04000 |
盖板 |
Casing cover |
1 |
65 |
BD08-00025 |
纸垫 0.5 |
Paper gasket |
1 |
66 |
01010-51035 |
六角头螺栓 M10X35 |
Bolt |
4 |
67 |
07043-00108 |
螺塞 RC1/8 |
Plug |
6 |
68 |
07043-00108 |
螺塞 RC1/8 |
Plug |
6 |
70 |
ZL30F-08018A |
软轴支架 |
Bracket |
1 |
71 |
ZL30F-08015A |
接头 |
Joint |
1 |
72 |
ZL30F-08015B |
销 |
Pin |
1 |
73 |
GB91-3.2X36 |
开口销 3.2X36 |
Split pin |
1 |

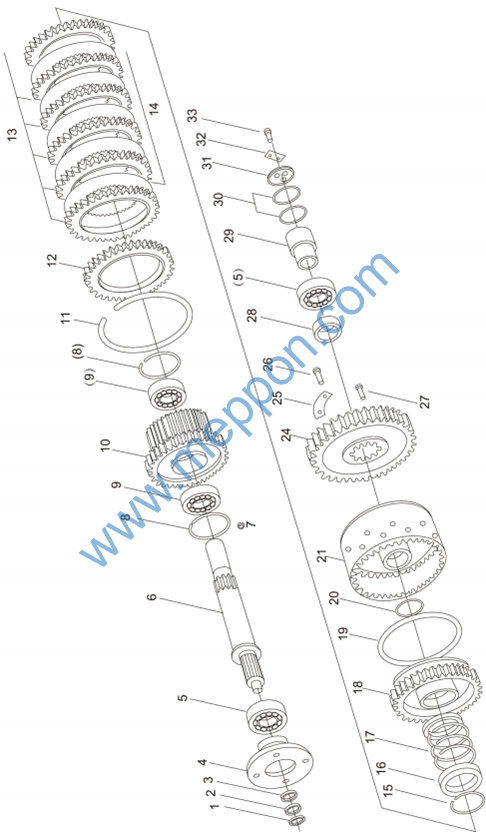

第 11.2 图 输入轴总成(370801)
FIG. 11.2 Input Shaft Assembly
1 |
01530-02010 |
小圆螺母M20X1.5 |
Small round nut |
1 |
2 |
01658-02016 |
圆螺母垫圈20 |
Washer |
1 |
3 |
BD08-00040 |
垫圈20 |
Washer |
1 |
4 |
BD08-01000 |
输入法兰 |
Input flange |
1 |
5 |
GB29732207 |
圆锥滚子轴承32207 |
Taper roller bearing |
2 |
6 |
BD08-12009 |
输入轴 |
Input shaft |
1 |
7 |
BD08-12007 |
闷塞 |
Plug |
1 |
8 |
04065-07525 |
孔用挡圈75 |
Ring |
2 |
9 |
GB2766009 |
向心球轴承6009 |
Bearing |
2 |
10 |
BD08-12001 |
齿轮 |
Gear |
1 |
11 |
BD08-12002 |
挡圈 |
Stop collar |
1 |
12 |
BD08-12003 |
外端盖 |
Outer end cover |
1 |
13 |
BD08-12200 |
外摩擦片 |
Ex.friction disc |
6 |
14 |
BD08-12013 |
内摩擦片 |
In.friction disc |
5 |
15 |
04064-06020 |
轴用弹性挡圈60 |
Snap ring for shaft |
1 |
16 |
BD08-12014 |
弹簧座 |
Spring seat |
1 |
17 |
BD08-12004 |
弹簧 |
Spring |
1 |
18 |
BD08-12012 |
活塞 |
Piston |
1 |
19 |
BD08-12005 |
封油圈 |
Sealing ring |
1 |
20 |
GB123560X3.1 |
O形密封圈60X3.1 |
O-ring |
1 |
21 |
BD08-12100 |
离合器壳体总成 |
Clutch case assembly |
1 |
24 |
BD08-12006 |
齿轮(Z=46) |
Gear |
1 |
25 |
BD08-12011 |
止动垫 |
Stop pad |
4 |
26 |
01010-51025 |
六角螺栓M10X25 |
Bolt |
8 |
27 |
04020-00822 |
圆柱销A8X22 |
Pin |
2 |
28 |
BD08-12010 |
轴套 |
Bushing |
1 |
29 |
BD08-12008 |
内封油套 |
Inner sealing sleeve |
1 |
30 |
07018-10502 |
活塞环φ52 |
Piston ring |
2 |
31 |
BD08-00034 |
轴端挡板 |
Shaft end cover |
1 |
32 |
BD08-00035 |
止动阀 |
Stop pad |
1 |
33 |
01010-50816 |
六角螺栓 M8X16 |
Bolt |
2 |

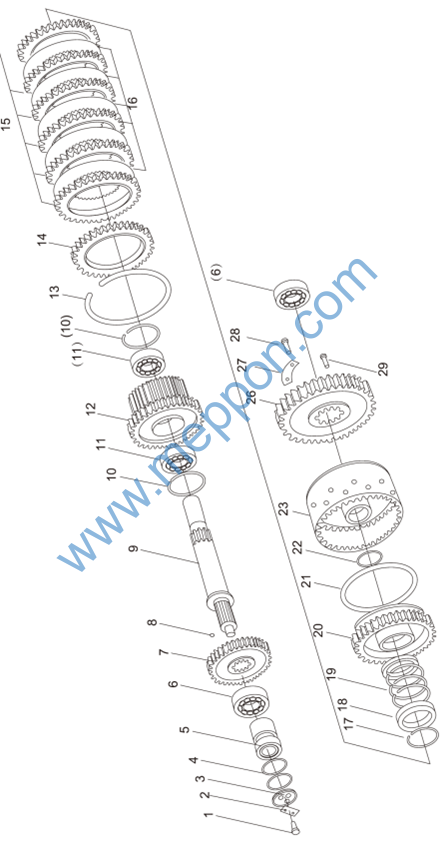

第 11.3 图 中间轴总成(370801)
FIG. 11.3 Middle Shaft Assembly
1 |
01010-50816 |
六角螺栓M8X16 |
Bolt |
2 |
2 |
BD08-00035 |
止动垫 |
Stop pad |
1 |
3 |
BD08-00034 |
轴端挡板 |
Shaft end cover |
1 |
4 |
07018-10502 |
活塞环φ52 |
Piston ring |
2 |
5 |
BD08-12008 |
内封油套 |
Inner oil sealing sleeve |
1 |
6 |
GB29732207 |
圆柱滚子轴承32007 |
Bearing |
2 |
7 |
BD08-11002 |
齿轮 |
Gear |
1 |
8 |
BD08-12007 |
闷塞 |
Plug |
1 |
9 |
BD08-11001 |
中间轴 |
Middle shaft |
1 |
10 |
04065-07525 |
孔用弹性挡圈75 |
Snap ring for hole |
2 |
11 |
GB2766009 |
向心球轴承6009 |
Bearing |
2 |
12 |
BD08-11003 |
齿轮 |
Gear |
1 |
13 |
BD08-12002 |
挡圈 |
Snap ring |
1 |
14 |
BD08-12003 |
外端盖 |
Outer end cover |
1 |
15 |
BD08-12200 |
外摩擦片 |
Ex.friction disc |
6 |
16 |
BD08-12013 |
内摩擦片 |
In.friction disc |
5 |
17 |
04064-06020 |
轴用弹性挡圈60 |
Snap ring for shaft |
1 |
18 |
BD08-12014 |
弹簧座 |
Spring seat |
1 |
19 |
BD08-12004 |
弹簧 |
Spring |
1 |
20 |
BD08-12012 |
活塞 |
Piston |
1 |
21 |
BD08-12005 |
封油圈 |
Sealing ring |
1 |
22 |
GB123560X3.1 |
O形密封圈60X3.1 |
O-ring |
1 |
23 |
BD08-12100 |
离合器壳体总成 |
Clutch case assembly |
1 |
26 |
BD08-11004 |
齿轮 |
Gear |
1 |
27 |
BD08-12011 |
止动垫 |
Stop pad |
4 |
28 |
01010-51025 |
六角螺栓M10X25 |
Bolt |
8 |
29 |
04020-00822 |
圆柱销 A8X22 |
Pin |
2 |
