SHANTUI L36-B3 PARTS CATALOG 10

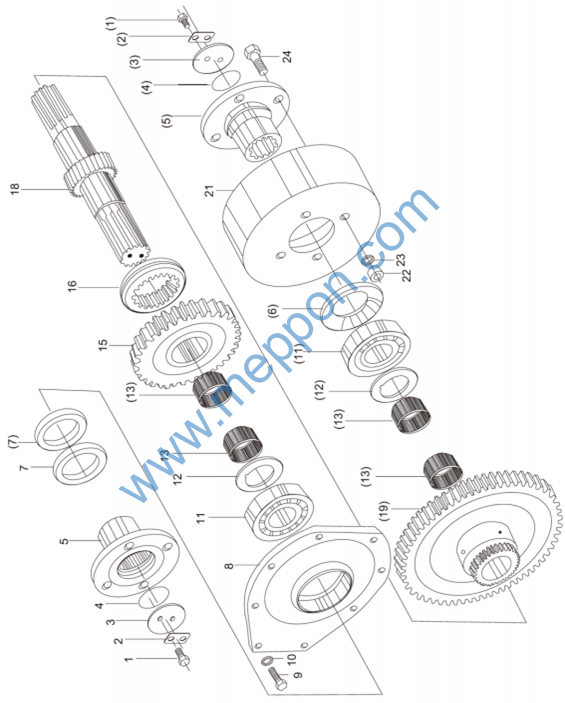

第 11.4 图 输出轴总成(370801)
FIG. 11.4 Output Shaft Assembly
1 |
01010-51030 |
螺栓M10X30 |
Bolt |
4 |
|
2 |
BD08-00013 |
止动垫 |
Stop pad |
2 |
|
3 |
BD08-00012 |
压板 |
Pressure board |
2 |
|
4 |
BD08-00042 |
O形密封圈39X7 O-ring |
2 |
||
5 |
BD08-02000 |
输出轴法兰 Output shaft flange |
2 |
||
7 |
07012-00065JK |
油封65X90X10 Oil seal |
2 |
||
8 |
BD08-00011 |
输出轴后端盖 Output shaft rear end cover |
1 |
||
9 |
01010-51030 |
六角头螺栓M10X30 Bolt |
8 |
||
10 |
01602-21030 |
垫圈10 |
Washer |
8 |
|
11 |
GB2766310 |
球轴承310 |
Bearing |
2 |
|
12 |
BD08-00015 |
止推环80X50X5 Thrust ring |
2 |
||
13 |
BD08-00016 |
衬套5530 |
Sleeve |
4 |
|
15 |
BD08-00017 |
齿轮(Z=36) |
Gear |
1 |
|
16 |
BD08-00018 |
高低档滑动齿套 High-low speed sliding sleeve |
1 |
||
18 |
BD08-00014 |
输出轴 |
Output shaft |
1 |
|
19 |
BD08-00021 |
齿轮 |
Gear |
1 |
|
22 |
01580-01411 (01582-01411) |
螺母M14(M14X1.5)(选装) Nut(Selested) |
4 |
||
23 |
01602-21442 |
弹簧垫圈14 Spring washer |
4 |
||
24 |
01010-51440 (01050-51455) |
六角头螺栓M14X40 (M14X1.5X55)(选装) |
Bolt(Selested) |
4 |

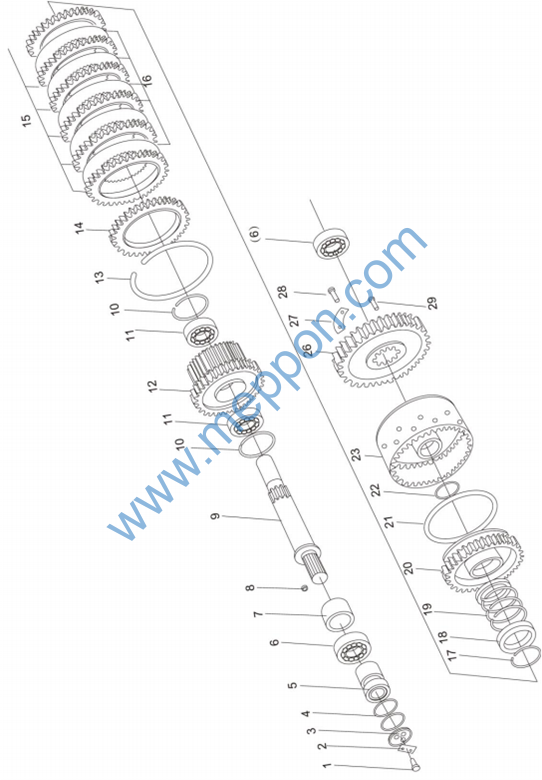

第 11.5 图 倒档轴总成(370801)
FIG. 11.5 Astern Shaft Assembly
1 |
01010-50816 |
六角螺栓M8X16 |
Bolt |
2 |
2 |
BD08-00035 |
止动垫 |
Stop pad |
1 |
3 |
BD08-00034 |
轴端挡板 |
Shaft end cover |
1 |
4 |
07018-10502 |
活塞环φ52 |
Piston ring |
2 |
5 |
BD08-12008 |
内衬油套 |
Neck sleeve |
1 |
6 |
GB297 32207 |
圆锥滚子轴承32207 |
Bearing |
2 |
7 |
BD08-13002 |
轴套 |
Shaft sleeve |
1 |
8 |
BD08-12007 |
闷塞 |
Plug |
1 |
9 |
BD08-13001 |
倒档轴 |
Astern shaft |
1 |
10 |
04065-07525 |
孔用弹性挡圈75 |
Snap ring |
2 |
11 |
GB276 6009 |
向心球轴承6009 |
Bearing |
2 |
12 |
BD08-13003 |
齿轮 |
Gear |
1 |
13 |
BD08-12002 |
挡圈 |
Snap ring |
1 |
14 |
BD08-12003 |
外端盖 |
Outer end cover |
1 |
15 |
BD08-12200 |
外摩擦片 |
Ex.friction disc |
6 |
16 |
BD08-12013 |
内摩擦片 |
In.friction disc |
5 |
17 |
04064-06020 |
轴用弹性挡圈60 |
Snap ring for hole |
1 |
18 |
BD08-12014 |
弹簧座 |
Spring seat |
1 |
19 |
BD08-12004 |
弹簧 |
Spring |
1 |
20 |
BD08-12012 |
活塞 |
Piston |
1 |
21 |
BD08-12005 |
封油圈 |
Sealing ring |
1 |
22 |
GB1235-60X3.1 |
O形密封圈60X3.1 |
O-ring |
1 |
23 |
BD08-12100 |
离合器壳体总成 |
Clutch case assembly |
1 |
26 |
BD08-13004 |
齿轮 |
Gear |
1 |
27 |
BD08-12011 |
止动垫 |
Stop pad |
4 |
28 |
01010-51025 |
六角螺栓M10X25 |
Bolt |
8 |
29 |
04020-00822 |
圆柱销 A8X22 |
Pin |
2 |

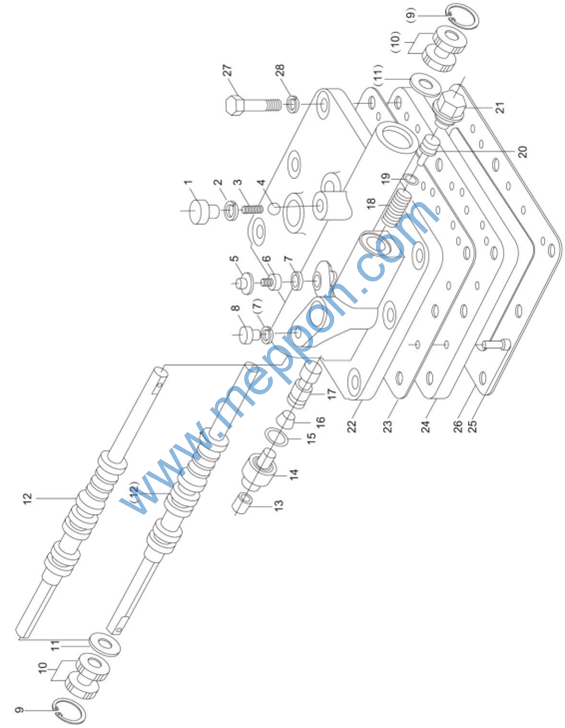

第11.6图 操纵阀总成(370801)
FIG. 11.6 Control Valve Assembly
0 |
ZL20-X2 |
操纵阀总成 Control valve assy. |
1 |
|
1 |
ZL20-06001 |
螺钉 |
Screw |
1 |
2 |
ZL20-06002 |
垫圈 |
Washer |
1 |
3 |
ZL20-06003 |
弹簧 |
Spring |
1 |
4 |
GB308-10 |
钢球 10 |
Steel ball |
1 |
5 |
ZL20-06004 |
防尘套(φ10) Dust cover |
1 |
|
6 |
ZL20-06005 |
测压接头 |
Joint |
1 |
7 |
ZL20-06006 |
测压接头垫圈 Washer |
2 |
|
8 |
Q20-01 |
螺塞 M10X1-6h Plug screw |
1 |
|
9 |
GB893.2-30 |
孔用挡圈 30 |
Circlip |
2 |
10 |
JB2600-14X30X10 |
油杯 14X30X10 Oil seal |
4 |
|
11 |
ZL20-06007 |
调整垫圈 Adjusting washer |
2 |
|
12 |
ZL20-06008 |
操纵滑阀 Control sliding valve |
1 |
|
13 |
ZL20-06009 |
防尘套 (φ10) Dust cover |
1 |
|
14 |
ZL20-06010 |
螺塞 |
Plug screw |
1 |
15 |
Q26-01 |
O 形圈 22X2.5 O-ring |
1 |
|
16 |
ZL20-06011 |
皮碗 |
Cup |
1 |
17 |
ZL20-06012 |
制动滑阀 Brake sliding valve |
1 |
|
18 |
ZL20-06013 |
弹簧 |
Spring |
1 |
19 |
Q26-01 |
O 形圈 16X2 |
O-ring |
1 |
20 |
ZL20-06014 |
弹簧座 |
Spring seat |
1 |
21 |
ZL20-06015 |
螺塞 |
Plug screw |
1 |
22 |
ZL20-06016 |
阀体 |
Valve |
1 |
23 |
ZL20-06017 |
纸垫 δ0.5 |
Paper gasket |
1 |
24 |
ZL20-06018 |
底板 |
Bottom plate |
1 |
25 |
GB70-M6X16 |
圆柱头内六角螺钉 M6X16 Screw |
15 |
|
26 |
ZL20-06001 |
纸垫 |
Paper gasket |
1 |
27 |
01010-51045 |
六角螺栓 M10X45 Bolt |
8 |
|
28 |
01602-21030 |
垫圈 10 |
Washer |
8 |
